Rzut parteru - Dom w jabłonkach 23
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
86,27 m² |
88,75 m² |
| 1. |
Wiatrołap |
5,60 |
|
| 2. |
Garaż |
18,01 |
|
| 3. |
Kotłownia |
5,68 |
|
| 4. |
Łazienka |
5,93 |
8,41 |
| 5. |
Salon + Jadalnia |
35,72 |
|
| 6. |
Kuchnia |
13,67 |
|
| 7. |
Spiżarnia |
1,66 |
|
Rzut poddasza - Dom w jabłonkach 23
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
82,48 m² |
91,27 m² |
| 1. |
Schody |
4,85 |
4,96 |
| 2. |
Korytarz |
9,73 |
|
| 3. |
Garderoba |
3,69 |
4,31 |
| 4. |
Pokój |
15,34 |
17,14 |
| 5. |
Pokój |
17,52 |
19,58 |
| 6. |
Garderoba |
4,63 |
5,47 |
| 7. |
Pokój |
11,88 |
13,81 |
| 8. |
Pralnia |
6,46 |
|
| 9. |
Łazienka |
8,38 |
9,81 |
Przekrój
Sytuacja i obrys
Dom w jabłonkach 23
(145.06 +5.68 +18.01m²)
Wymiary
|
Powierzchnia domu
|
145,06 m² |
|
Powierzchnia kotłowni
|
5,68 m² |
|
Powierzchnia garażu
|
18,01 m² |
|
Powierzchnia zabudowy
|
118,24 m² |
|
Powierzchnia podłóg
|
180,02 m² |
|
Kubatura
|
821,86 m³ |
|
Wysokość
|
8,97 m |
|
Minimalne wymiary działki
|
20,4 x 17,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny TERMOton 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
145 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 259 200,00 zł | |
| Roboty wykończeniowe | 227 700,00 zł | |
| Instalacje wewnętrzne | 65 000,00 zł | |
| Ogółem - całkowity koszt budowy | 606 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 424 640,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 55 300,00 zł | |
| Ogółem - całkowity koszt budowy | 450 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 360 000,00 zł | |
Wizualizacje
Dom w jabłonkach 23

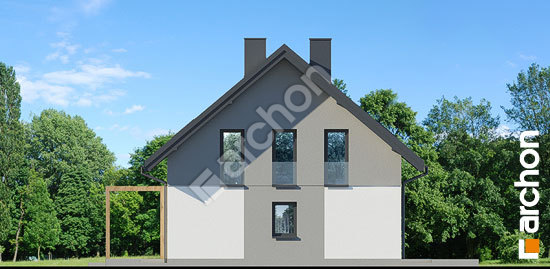

Elewacje
Dom w jabłonkach 23
Wersje projektu
Dom w jabłonkach 23
