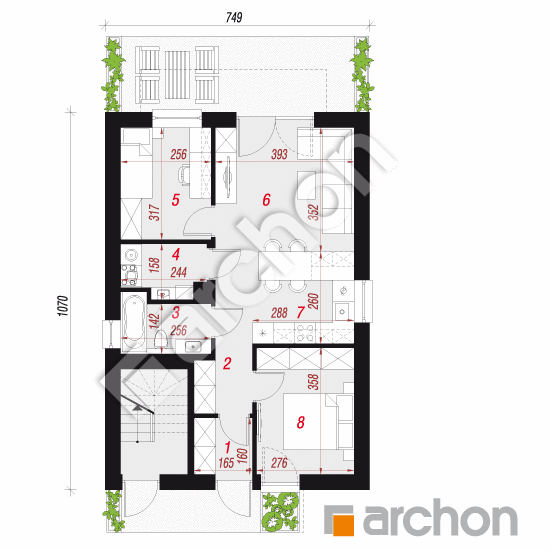

Rzut parteru - Dom w bratkach (R2E) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
53,50 m² |
0,00 m² |
| 1. |
Wiatrołap |
2,51 |
|
| 2. |
Hol |
5,48 |
|
| 3. |
Łazienka |
3,66 |
|
| 4. |
|
3,28 |
|
| 5. |
Pokój |
7,89 |
|
| 6. |
Salon |
13,62 |
|
| 7. |
Kuchnia |
7,43 |
|
| 8. |
Pokój |
9,63 |
|
Rzut poddasza - Dom w bratkach (R2E) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
63,00 m² |
65,23 m² |
| 1. |
Wiatrołap |
5,11 |
7,34 |
| 2. |
Hol |
8,47 |
|
| 3. |
Łazienka |
3,66 |
|
| 4. |
|
3,28 |
|
| 5. |
Pokój |
7,89 |
|
| 6. |
Salon |
13,62 |
|
| 7. |
Kuchnia |
7,43 |
|
| 8. |
Pokój |
9,63 |
|
| 9. |
Schody |
3,91 |
|

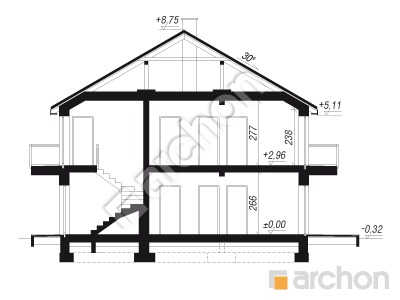

Przekrój

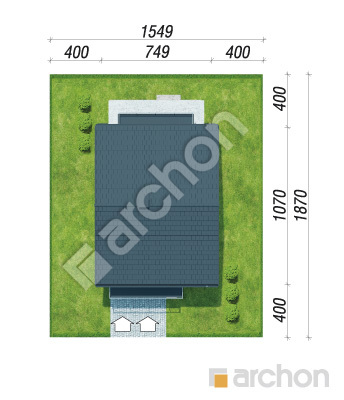

Sytuacja i obrys
Dom w bratkach (R2E) ver.2
(109.94 +6.56m²)
Wymiary
|
Powierzchnia domu
|
109,94 m² |
|
Powierzchnia kotłowni
|
6,56 m² |
|
Powierzchnia zabudowy
|
80,51 m² |
|
Powierzchnia podłóg
|
118,73 m² |
|
Kubatura
|
609,59 m³ |
|
Wysokość
|
8,94 m |
|
Minimalne wymiary działki
|
15,49 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
238 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 68 000,00 zł | |
| Ogółem - całkowity koszt budowy | 498 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 398 400,00 zł | |

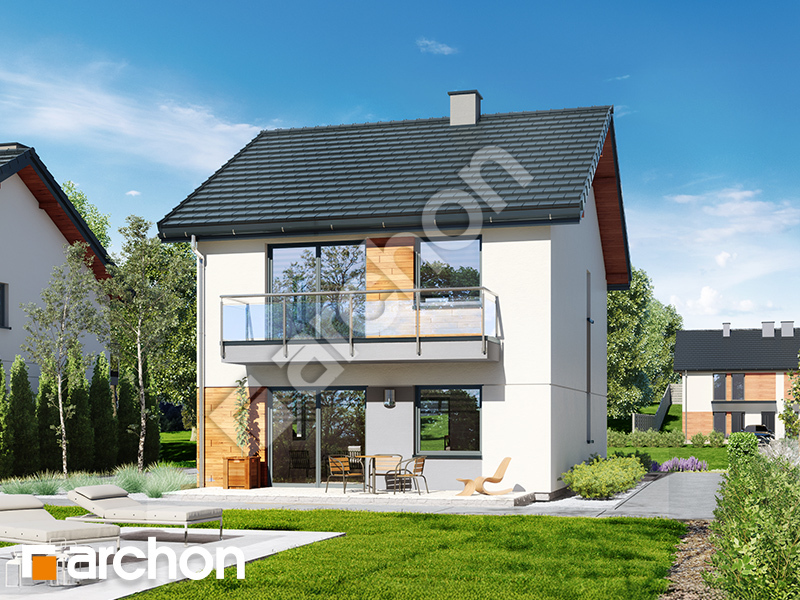

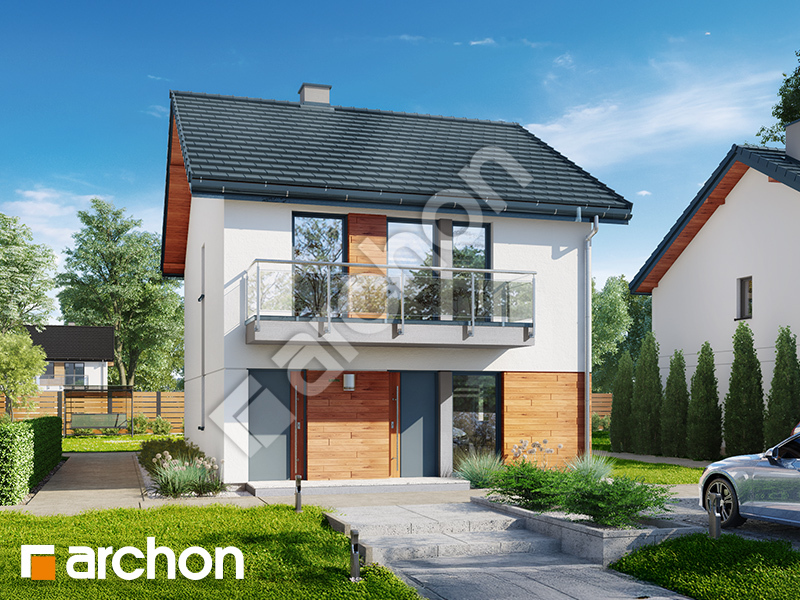

Wizualizacje
Dom w bratkach (R2E) ver.2

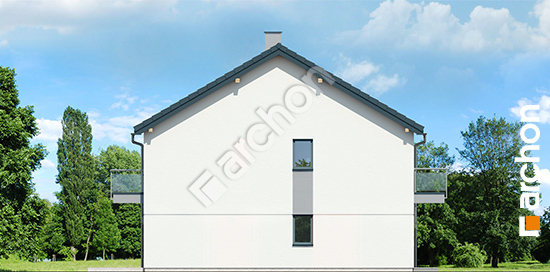

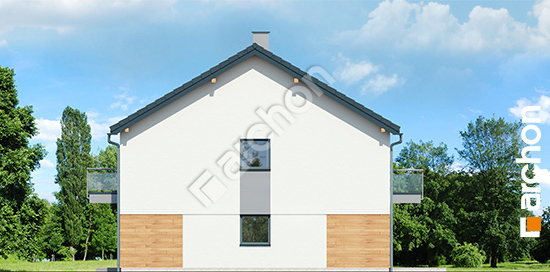

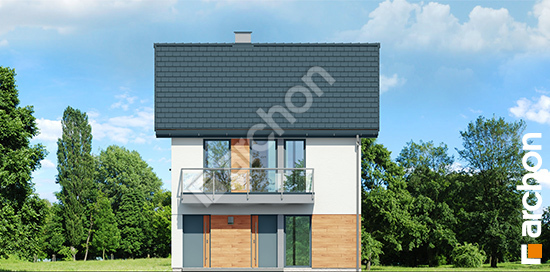

Elewacje
Dom w bratkach (R2E) ver.2
Wersje projektu
Dom w bratkach (R2E) ver.2
