Rzut parteru - Dom w manuce 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
47,82 m² |
50,17 m² |
| 1. |
Wiatrołap |
4,33 |
|
| 2. |
Korytarz |
2,86 |
|
| 3. |
Łazienka |
3,60 |
|
| 4. |
Kotłownia |
5,22 |
|
| 5. |
Salon + Jadalnia |
20,98 |
|
| 6. |
Kuchnia |
8,78 |
|
| 7. |
Spiżarnia |
2,05 |
4,40 |
Rzut poddasza - Dom w manuce 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
46,97 m² |
51,66 m² |
| 1. |
Schody |
4,51 |
4,51 |
| 2. |
Korytarz |
3,79 |
|
| 3. |
Pokój |
11,59 |
12,56 |
| 4. |
Garderoba |
3,48 |
4,14 |
| 5. |
Łazienka |
4,58 |
5,31 |
| 6. |
Pokój |
9,83 |
11,08 |
| 7. |
Pokój |
9,19 |
10,27 |
Przekrój
Sytuacja i obrys
Dom w manuce 2
(89.57 +5.22m²)
Wymiary
|
Powierzchnia domu
|
89,57 m² |
|
Powierzchnia kotłowni
|
5,22 m² |
|
Powierzchnia zabudowy
|
71,04 m² |
|
Powierzchnia podłóg
|
101,83 m² |
|
Kubatura
|
471,04 m³ |
|
Wysokość
|
8,13 m |
|
Minimalne wymiary działki
|
15,0 x 18,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
168 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 188 500,00 zł | |
| Roboty wykończeniowe | 160 600,00 zł | |
| Instalacje wewnętrzne | 46 700,00 zł | |
| Ogółem - całkowity koszt budowy | 435 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 292 860,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 40 000,00 zł | |
| Ogółem - całkowity koszt budowy | 379 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 303 200,00 zł | |

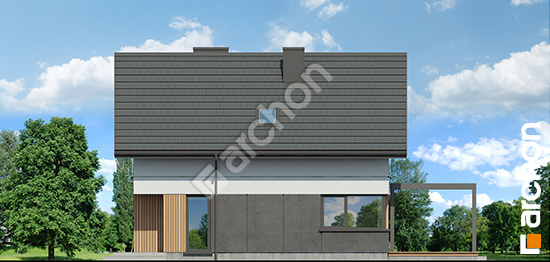

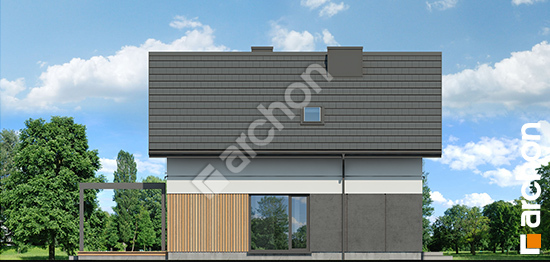

Wizualizacje
