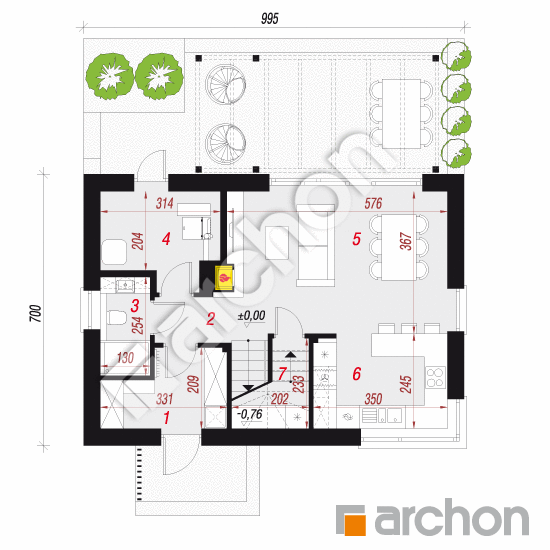

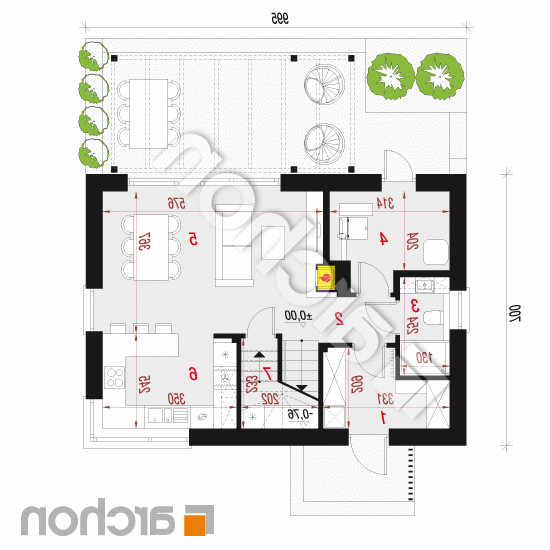

Rzut parteru - Dom w manuce (A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
49,33 m² |
51,30 m² |
| 1. |
Wiatrołap |
5,50 |
|
| 2. |
Korytarz |
1,74 |
|
| 3. |
Łazienka |
3,15 |
|
| 4. |
Kotłownia |
6,68 |
|
| 5. |
Salon + Jadalnia |
21,67 |
|
| 6. |
Kuchnia |
8,37 |
|
| 7. |
Spiżarnia |
2,22 |
4,19 |

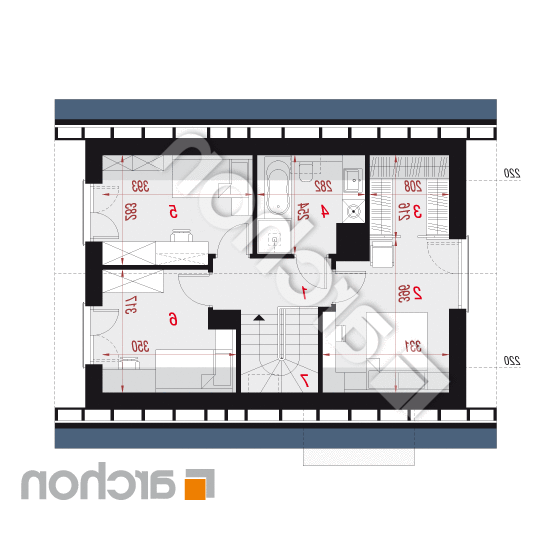

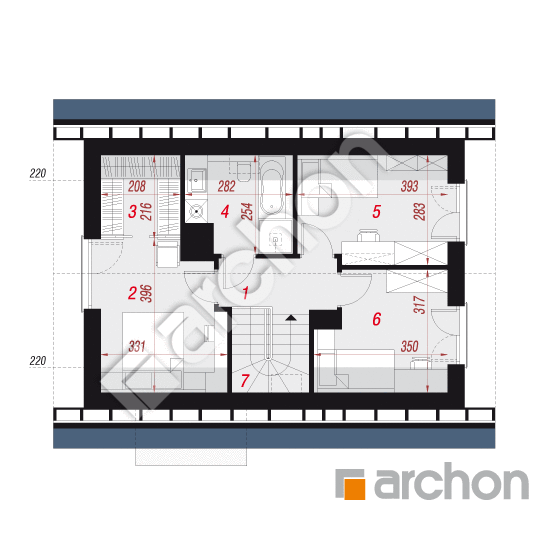

Rzut poddasza - Dom w manuce (A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
46,01 m² |
50,85 m² |
| 1. |
Korytarz |
4,01 |
|
| 2. |
Pokój |
10,68 |
11,70 |
| 3. |
Garderoba |
3,73 |
4,37 |
| 4. |
Łazienka |
5,49 |
6,36 |
| 5. |
Pokój |
9,30 |
10,52 |
| 6. |
Pokój |
8,62 |
9,71 |
| 7. |
Schody |
4,18 |
|

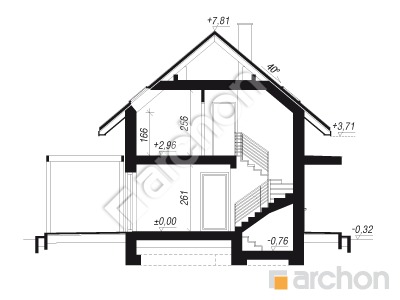

Przekrój

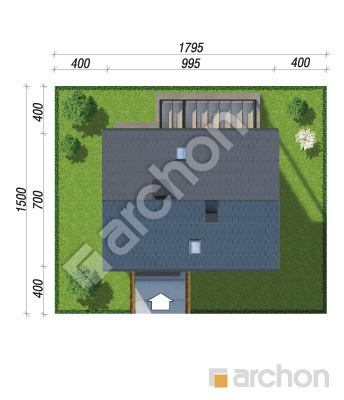

Sytuacja i obrys
Dom w manuce (A)
(88.66 +6.68m²)
Wymiary
|
Powierzchnia domu
|
88,66 m² |
|
Powierzchnia kotłowni
|
6,68 m² |
|
Powierzchnia zabudowy
|
69,99 m² |
|
Powierzchnia podłóg
|
102,15 m² |
|
Kubatura
|
464,19 m³ |
|
Wysokość
|
8,13 m |
|
Minimalne wymiary działki
|
17,95 x 15,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
165 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blachodachówka
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 50 000,00 zł | |
| Ogółem - całkowity koszt budowy | 460 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 368 000,00 zł | |
Wizualizacje
Dom w manuce (A)

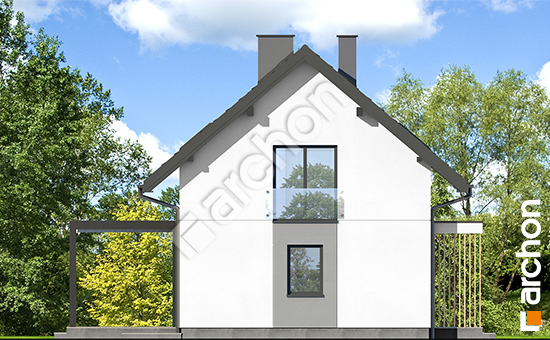

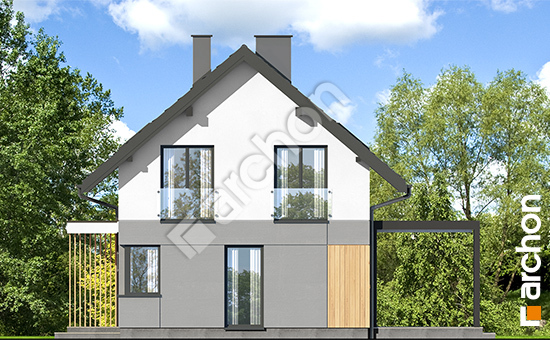

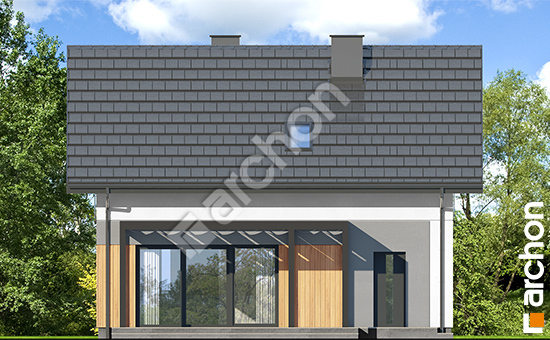

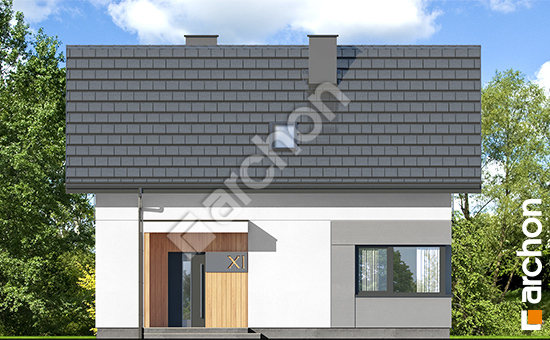

Elewacje
Dom w manuce (A)
Wersje projektu
Dom w manuce (A)
