Rzut parteru - Dom w manuce 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
49,20 m² |
51,08 m² |
| 1. |
Wiatrołap |
5,85 |
|
| 2. |
Korytarz |
2,96 |
|
| 3. |
Łazienka |
3,28 |
|
| 4. |
|
5,81 |
|
| 5. |
Salon + Jadalnia |
20,58 |
|
| 6. |
Kuchnia |
8,39 |
|
| 7. |
Spiżarnia |
2,33 |
4,21 |
Rzut poddasza - Dom w manuce 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
43,24 m² |
50,94 m² |
| 1. |
Korytarz |
4,28 |
|
| 2. |
Pokój |
10,90 |
12,53 |
| 3. |
Garderoba |
3,03 |
4,15 |
| 4. |
Łazienka |
5,11 |
6,60 |
| 5. |
Pokój |
7,81 |
9,54 |
| 6. |
Pokój |
7,81 |
9,54 |
| 7. |
Schody |
4,30 |
|

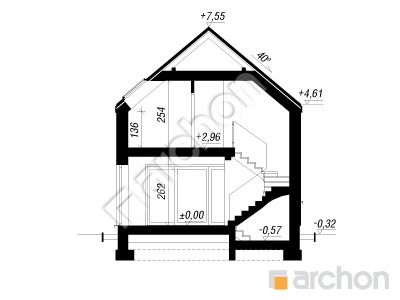

Przekrój

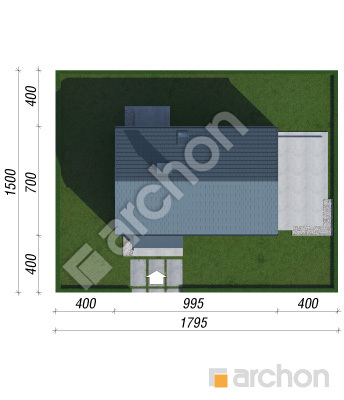

Sytuacja i obrys
Dom w manuce 3 (E)
(86.63 +5.81m²)
Wymiary
|
Powierzchnia domu
|
86,63 m² |
|
Powierzchnia kotłowni
|
5,81 m² |
|
Powierzchnia zabudowy
|
69,99 m² |
|
Powierzchnia podłóg
|
102,02 m² |
|
Kubatura
|
454,80 m³ |
|
Wysokość
|
7,87 m |
|
Minimalne wymiary działki
|
17,95 x 15,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
136 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 65 000,00 zł | |
| Ogółem - całkowity koszt budowy | 460 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 368 000,00 zł | |
Wizualizacje
Dom w manuce 3 (E)

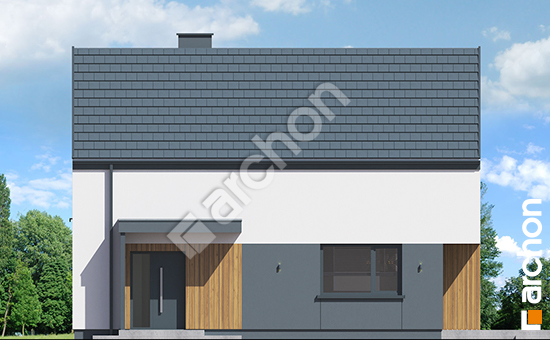

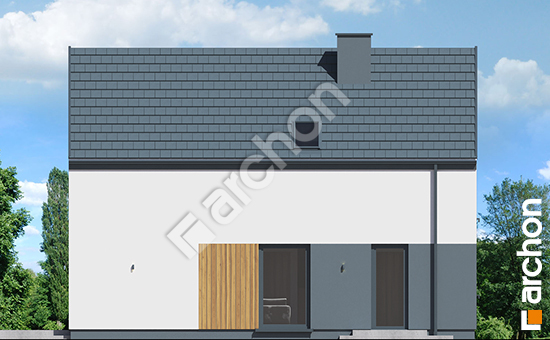

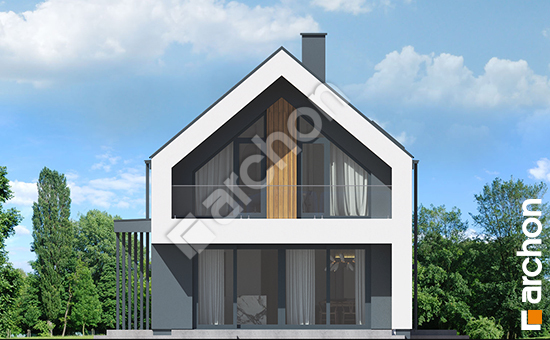

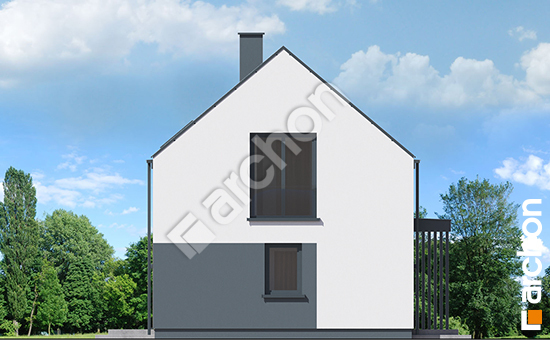

Elewacje
Dom w manuce 3 (E)
Wersje projektu
Dom w manuce 3 (E)
