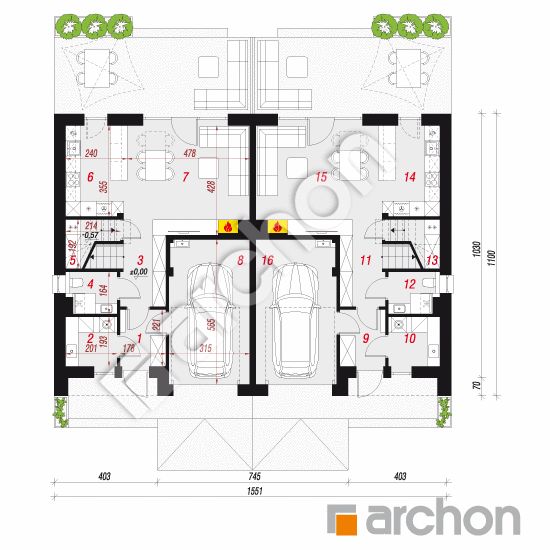

Rzut parteru - Dom w szachownicach (GR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
124,84 m² |
129,30 m² |
| 1. |
Wiatrołap |
3,78 |
|
| 2. |
|
3,72 |
|
| 3. |
Hol |
4,20 |
|
| 4. |
Łazienka |
2,96 |
|
| 5. |
Spiżarnia |
1,58 |
3,81 |
| 6. |
Kuchnia |
7,89 |
|
| 7. |
Salon |
20,94 |
|
| 8. |
Garaż |
17,35 |
|
| 9. |
Wiatrołap |
3,78 |
|
| 10. |
|
3,72 |
|
| 11. |
Hol |
4,20 |
|
| 12. |
Łazienka |
2,96 |
|
| 13. |
Spiżarnia |
1,58 |
3,81 |
| 14. |
Kuchnia |
7,89 |
|
| 15. |
Salon |
20,94 |
|
| 16. |
Garaż |
17,35 |
|

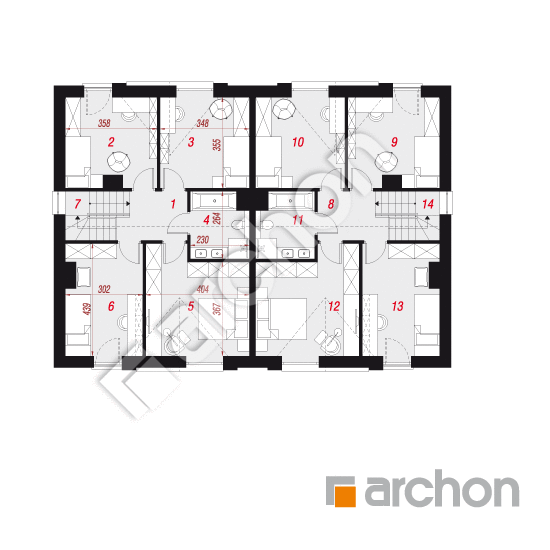

Rzut poddasza - Dom w szachownicach (GR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
133,72 m² |
0,00 m² |
| 1. |
Hol |
4,67 |
|
| 2. |
Pokój |
12,00 |
|
| 3. |
Pokój |
12,07 |
|
| 4. |
Łazienka |
5,50 |
|
| 5. |
Pokój |
15,66 |
|
| 6. |
Pokój |
12,51 |
|
| 7. |
Schody |
4,45 |
|
| 8. |
Hol |
4,67 |
|
| 9. |
Pokój |
12,00 |
|
| 10. |
Pokój |
12,07 |
|
| 11. |
Łazienka |
5,50 |
|
| 12. |
Pokój |
15,66 |
|
| 13. |
Pokój |
12,51 |
|
| 14. |
Schody |
4,45 |
|

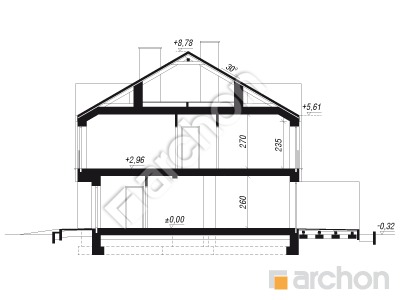

Przekrój

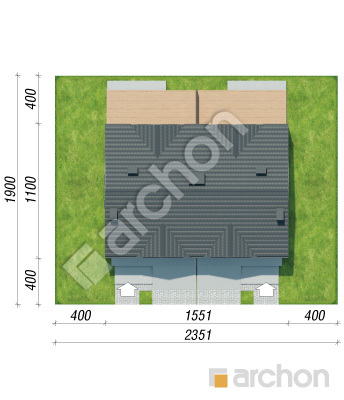

Sytuacja i obrys
Dom w szachownicach (GR2A)
(216.42 +7.44 +34.7m²)
Wymiary
|
Powierzchnia domu
|
216,42 m² |
|
Powierzchnia kotłowni
|
7,44 m² |
|
Powierzchnia garażu
|
34,70 m² |
|
Powierzchnia zabudowy
|
171,14 m² |
|
Powierzchnia podłóg
|
263,02 m² |
|
Kubatura
|
1 295,67 m³ |
|
Wysokość
|
9,10 m |
|
Minimalne wymiary działki
|
23,51 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
235 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 110 000,00 zł | |
| Ogółem - całkowity koszt budowy | 1 004 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 803 200,00 zł | |
Wizualizacje
Dom w szachownicach (GR2A)

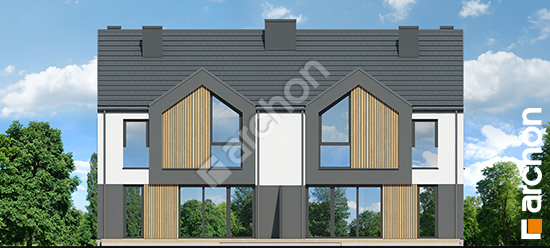

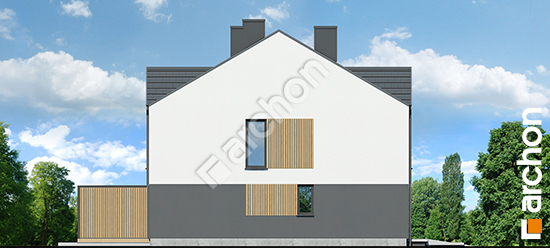

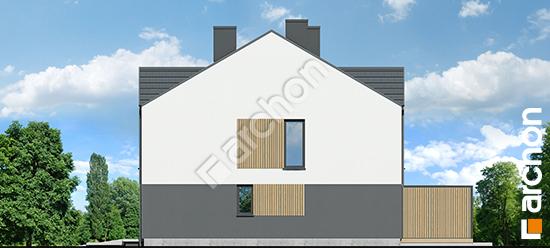

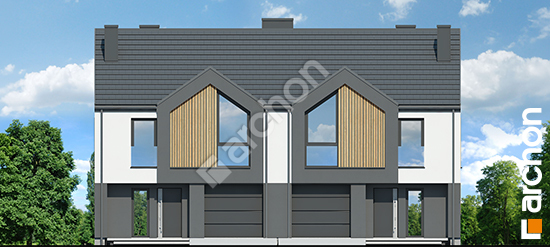

Elewacje
Dom w szachownicach (GR2A)
