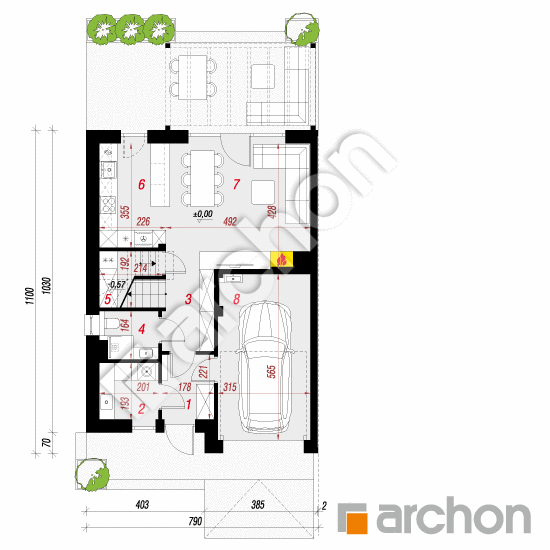

Rzut parteru - Dom w szachownicach 2 (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
62,42 m² |
64,65 m² |
| 1. |
Wiatrołap |
3,78 |
|
| 2. |
|
3,72 |
|
| 3. |
Hol |
4,20 |
|
| 4. |
Łazienka |
2,96 |
|
| 5. |
Spiżarnia |
1,58 |
3,81 |
| 6. |
Kuchnia |
7,89 |
|
| 7. |
Salon |
20,94 |
|
| 8. |
Garaż |
17,35 |
|

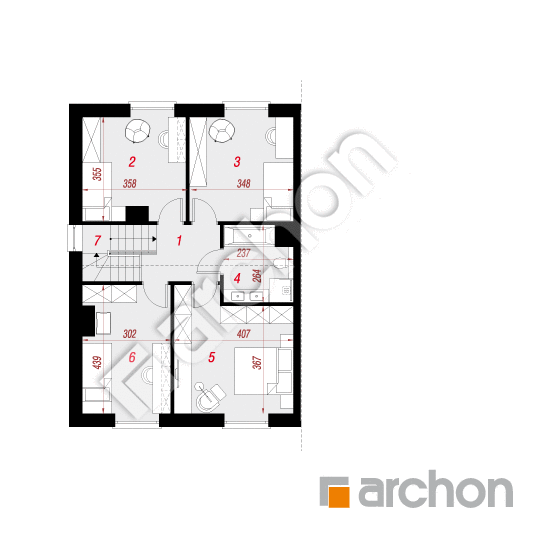

Rzut poddasza - Dom w szachownicach 2 (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,76 m² |
0,00 m² |
| 1. |
Hol |
4,53 |
|
| 2. |
Pokój |
11,79 |
|
| 3. |
Pokój |
12,29 |
|
| 4. |
Łazienka |
5,59 |
|
| 5. |
Pokój |
15,69 |
|
| 6. |
Pokój |
12,42 |
|
| 7. |
Schody |
4,45 |
|

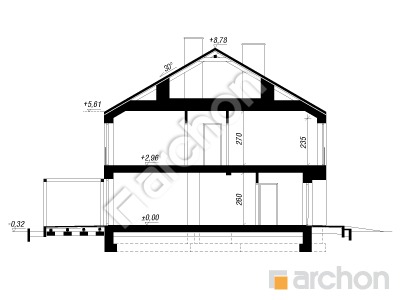

Przekrój

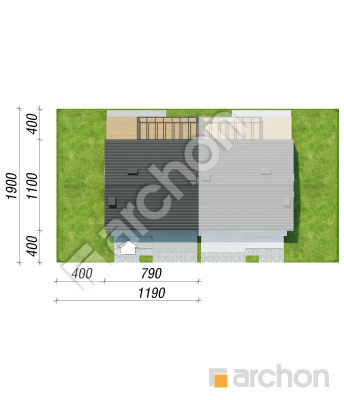

Sytuacja i obrys
Dom w szachownicach 2 (GB)
(108.11 +3.72 +17.35m²)
Wymiary
|
Powierzchnia domu
|
108,11 m² |
|
Powierzchnia kotłowni
|
3,72 m² |
|
Powierzchnia garażu
|
17,35 m² |
|
Powierzchnia zabudowy
|
84,35 m² |
|
Powierzchnia podłóg
|
131,41 m² |
|
Kubatura
|
653,21 m³ |
|
Wysokość
|
9,10 m |
|
Minimalne wymiary działki
|
11,9 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
235 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blachodachówka
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 51 000,00 zł | |
| Ogółem - całkowity koszt budowy | 476 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 380 800,00 zł | |
Wizualizacje
Dom w szachownicach 2 (GB)

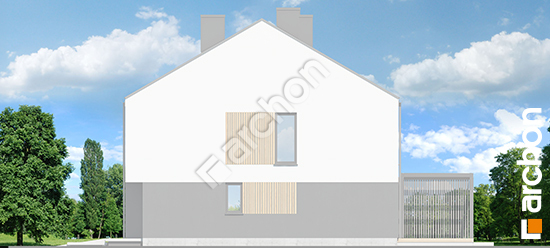

Elewacje
Dom w szachownicach 2 (GB)
