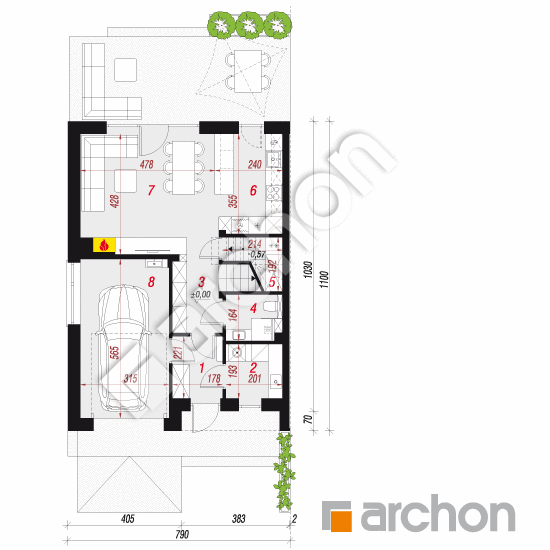

Rzut parteru - Dom w szachownicach (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
62,44 m² |
64,50 m² |
| 1. |
Wiatrołap |
3,78 |
|
| 2. |
|
3,72 |
|
| 3. |
Hol |
4,12 |
|
| 4. |
Łazienka |
3,04 |
|
| 5. |
Spiżarnia |
1,58 |
3,64 |
| 6. |
Kuchnia |
7,89 |
|
| 7. |
Salon |
20,86 |
|
| 8. |
Garaż |
17,45 |
|

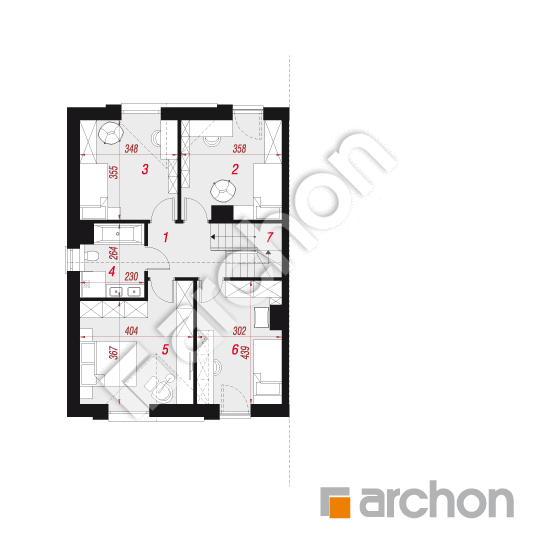

Rzut poddasza - Dom w szachownicach (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,82 m² |
0,00 m² |
| 1. |
Hol |
4,67 |
|
| 2. |
Pokój |
12,00 |
|
| 3. |
Pokój |
12,07 |
|
| 4. |
Łazienka |
5,50 |
|
| 5. |
Pokój |
15,66 |
|
| 6. |
Pokój |
12,47 |
|
| 7. |
Schody |
4,45 |
|

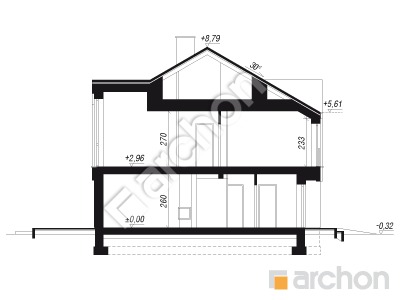

Przekrój

Sytuacja i obrys
Dom w szachownicach (GB)
(108.09 +3.72 +17.45m²)
Wymiary
|
Powierzchnia domu
|
108,09 m² |
|
Powierzchnia kotłowni
|
3,72 m² |
|
Powierzchnia garażu
|
17,45 m² |
|
Powierzchnia zabudowy
|
87,17 m² |
|
Powierzchnia podłóg
|
131,32 m² |
|
Kubatura
|
659,83 m³ |
|
Wysokość
|
9,10 m |
|
Minimalne wymiary działki
|
11,9 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
233 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , translation missing: pl.i 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 204 700,00 zł | |
| Roboty wykończeniowe | 198 200,00 zł | |
| Instalacje wewnętrzne | 54 100,00 zł | |
| Ogółem - całkowity koszt budowy | 505 100,00 zł | |
Całkowity koszt budowy systemem gospodarczym | 328 540,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 56 000,00 zł | |
| Ogółem - całkowity koszt budowy | 508 000,00 zł | |
Całkowity koszt budowy systemem gospodarczym | 406 400,00 zł | |

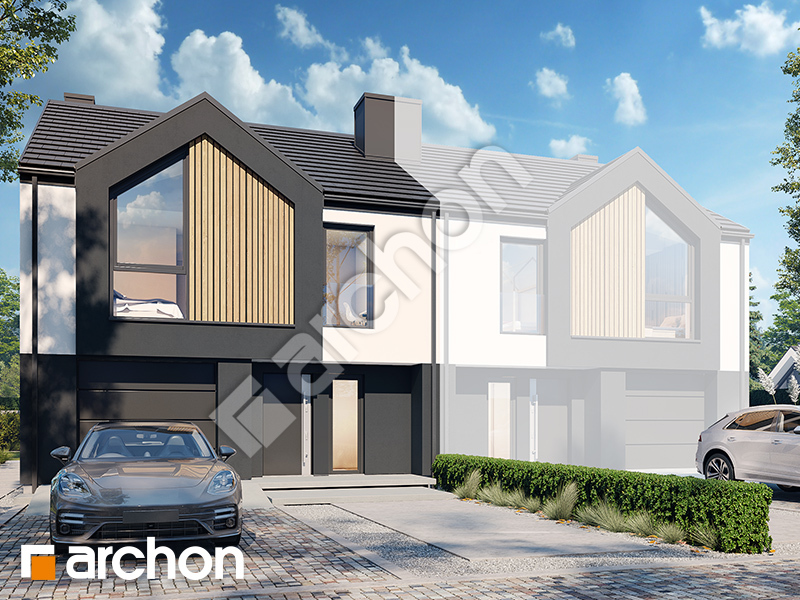

Wizualizacje
Dom w szachownicach (GB)

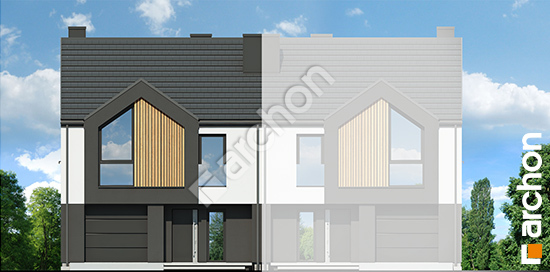

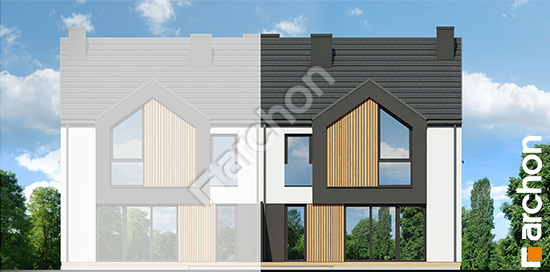

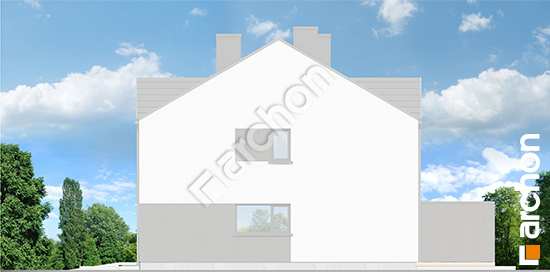

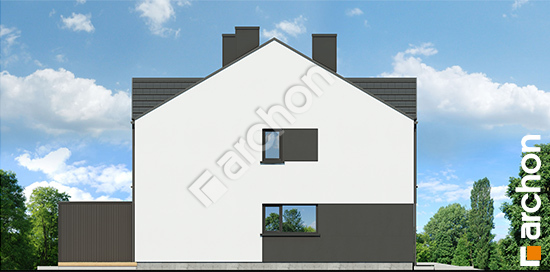

Elewacje
Dom w szachownicach (GB)
Wersje projektu
Dom w szachownicach (GB)
