Rzut parteru - Dom w narcyzach (BA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,90 m² |
71,92 m² |
| 1. |
Wiatrołap |
3,41 |
|
| 2. |
Garaż |
17,69 |
20,71 |
| 3. |
Hol |
5,04 |
|
| 4. |
Schody |
5,13 |
|
| 5. |
Salon |
24,84 |
|
| 6. |
Kuchnia |
5,52 |
|
| 7. |
Łazienka |
3,13 |
|
| 8. |
Kotłownia |
4,14 |
|
Rzut poddasza - Dom w narcyzach (BA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,72 m² |
0,00 m² |
| 1. |
Hol |
4,71 |
|
| 2. |
Pokój |
11,46 |
|
| 3. |
Pokój |
10,66 |
|
| 4. |
Łazienka |
6,07 |
|
| 5. |
Pokój |
11,72 |
|
| 6. |
Pokój |
12,10 |
|
Przekrój
Sytuacja i obrys
Dom w narcyzach (BA)
(103.79 +4.14 +17.69m²)
Wymiary
|
Powierzchnia domu
|
103,79 m² |
|
Powierzchnia kotłowni
|
4,14 m² |
|
Powierzchnia garażu
|
17,69 m² |
|
Powierzchnia zabudowy
|
87,02 m² |
|
Powierzchnia podłóg
|
128,64 m² |
|
Kubatura
|
627,45 m³ |
|
Wysokość
|
9,00 m |
|
Minimalne wymiary działki
|
11,88 x 19,75 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
244 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 215 800,00 zł | |
| Roboty wykończeniowe | 176 600,00 zł | |
| Instalacje wewnętrzne | 51 400,00 zł | |
| Ogółem - całkowity koszt budowy | 479 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 317 680,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 38 600,00 zł | |
| Ogółem - całkowity koszt budowy | 314 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 251 200,00 zł | |
Wizualizacje
Dom w narcyzach (BA)

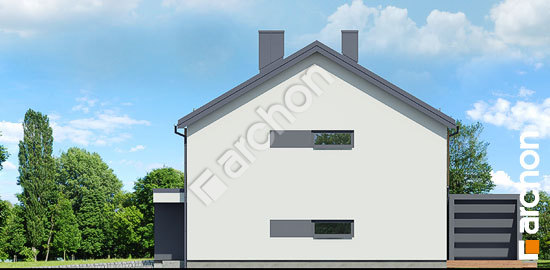

Elewacje
Dom w narcyzach (BA)
Wersje projektu
Dom w narcyzach (BA)
