Rzut parteru - Dom w narcyzach 7 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
160,78 m² |
166,76 m² |
| 1. |
Wiatrołap |
2,64 |
|
| 2. |
Hol |
6,77 |
|
| 3. |
Łazienka |
3,51 |
|
| 4. |
Kuchnia |
9,61 |
|
| 5. |
Kotłownia |
3,95 |
|
| 6. |
Salon |
17,52 |
|
| 7. |
Pokój |
11,38 |
|
| 8. |
Schody |
5,29 |
|
| 9. |
Garaż |
19,72 |
22,71 |
| 10. |
Wiatrołap |
2,64 |
|
| 11. |
Hol |
6,77 |
|
| 12. |
Łazienka |
3,51 |
|
| 13. |
Kuchnia |
9,61 |
|
| 14. |
Kotłownia |
3,95 |
|
| 15. |
Salon |
17,52 |
|
| 16. |
Pokój |
11,38 |
|
| 17. |
Schody |
5,29 |
|
| 18. |
Garaż |
19,72 |
22,71 |

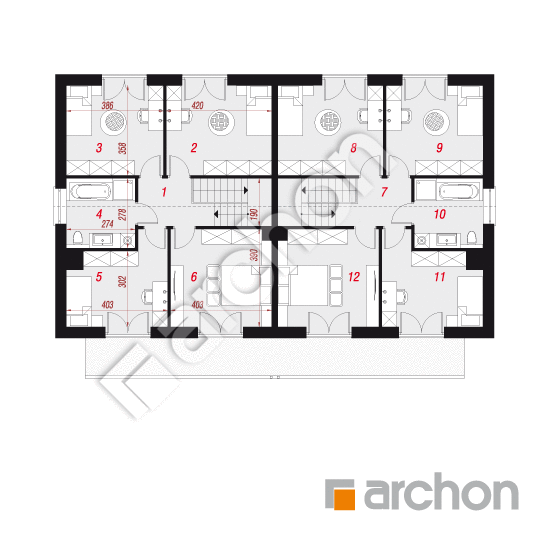

Rzut poddasza - Dom w narcyzach 7 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
136,02 m² |
0,00 m² |
| 1. |
Hol |
4,76 |
|
| 2. |
Pokój |
14,73 |
|
| 3. |
Pokój |
13,52 |
|
| 4. |
Łazienka |
7,40 |
|
| 5. |
Pokój |
12,38 |
|
| 6. |
Pokój |
15,22 |
|
| 7. |
Hol |
4,76 |
|
| 8. |
Pokój |
14,73 |
|
| 9. |
Pokój |
13,52 |
|
| 10. |
Łazienka |
7,40 |
|
| 11. |
Pokój |
12,38 |
|
| 12. |
Pokój |
15,22 |
|
Przekrój
Sytuacja i obrys
Dom w narcyzach 7 (R2)
(249.46 +7.9 +39.44m²)
Wymiary
|
Powierzchnia domu
|
249,46 m² |
|
Powierzchnia kotłowni
|
7,90 m² |
|
Powierzchnia garażu
|
39,44 m² |
|
Powierzchnia zabudowy
|
195,23 m² |
|
Powierzchnia podłóg
|
302,78 m² |
|
Kubatura
|
1 419,01 m³ |
|
Wysokość
|
9,05 m |
|
Minimalne wymiary działki
|
25,48 x 20,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
244 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 425 500,00 zł | |
| Roboty wykończeniowe | 406 100,00 zł | |
| Instalacje wewnętrzne | 111 900,00 zł | |
| Ogółem - całkowity koszt budowy | 1 044 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 709 880,00 zł | |
Wizualizacje
Dom w narcyzach 7 (R2)
Elewacje
Dom w narcyzach 7 (R2)
Wersje projektu
Dom w narcyzach 7 (R2)
