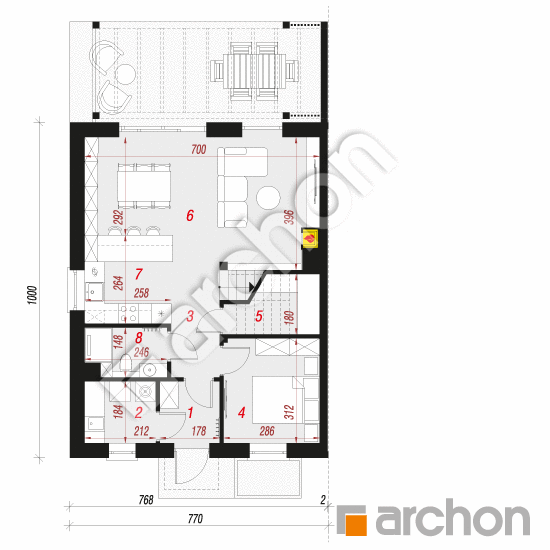

Rzut parteru - Dom w narcyzach 10 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
56,16 m² |
59,11 m² |
| 1. |
Wiatrołap |
3,13 |
|
| 2. |
Kotłownia |
3,74 |
|
| 3. |
Hol |
4,82 |
|
| 4. |
Pokój |
8,67 |
|
| 5. |
Spiżarnia |
1,83 |
4,78 |
| 6. |
Salon + Jadalnia |
23,94 |
|
| 7. |
Kuchnia |
6,76 |
|
| 8. |
Łazienka |
3,27 |
|

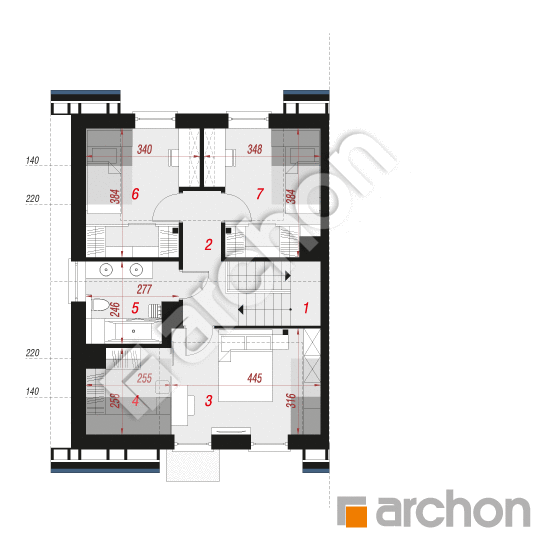

Rzut poddasza - Dom w narcyzach 10 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
48,42 m² |
58,69 m² |
| 1. |
Schody |
5,09 |
|
| 2. |
Hol |
5,08 |
|
| 3. |
Pokój |
12,25 |
13,72 |
| 4. |
Garderoba |
1,96 |
6,10 |
| 5. |
Łazienka |
5,97 |
|
| 6. |
Pokój |
9,15 |
11,41 |
| 7. |
Pokój |
8,92 |
11,32 |
Przekrój

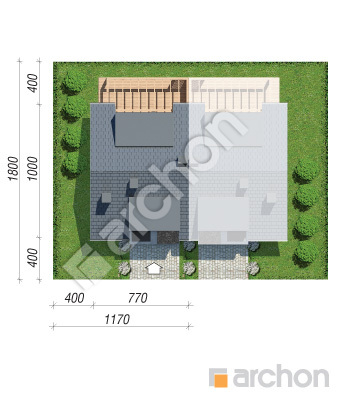

Sytuacja i obrys
Dom w narcyzach 10 (B)
(100.84 +3.74m²)
Wymiary
|
Powierzchnia domu
|
100,84 m² |
|
Powierzchnia kotłowni
|
3,74 m² |
|
Powierzchnia zabudowy
|
77,25 m² |
|
Powierzchnia podłóg
|
117,80 m² |
|
Kubatura
|
442,64 m³ |
|
Wysokość
|
7,50 m |
|
Minimalne wymiary działki
|
11,7 x 18,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
62 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 151 700,00 zł | |
| Roboty wykończeniowe | 150 300,00 zł | |
| Instalacje wewnętrzne | 40 200,00 zł | |
| Ogółem - całkowity koszt budowy | 374 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 264 160,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 43 000,00 zł | |
| Ogółem - całkowity koszt budowy | 400 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 320 000,00 zł | |
Wizualizacje
Dom w narcyzach 10 (B)

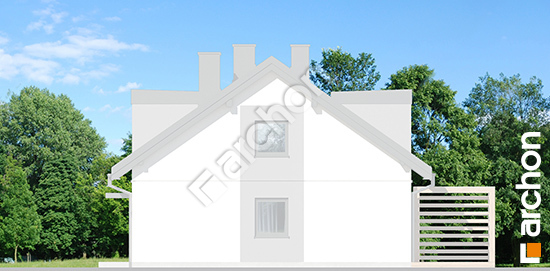

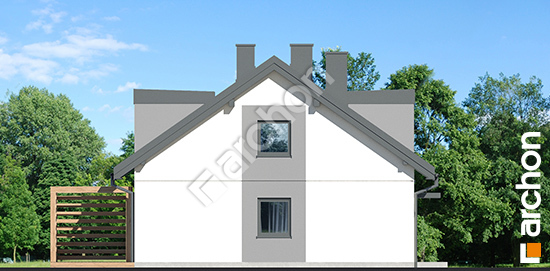

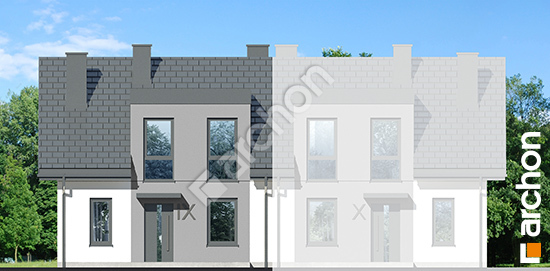

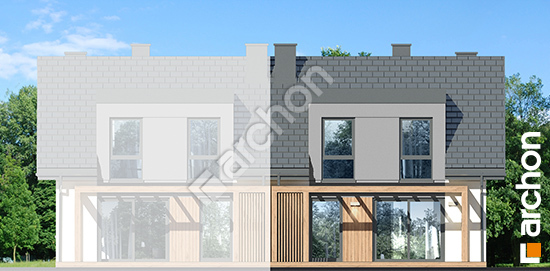

Elewacje
