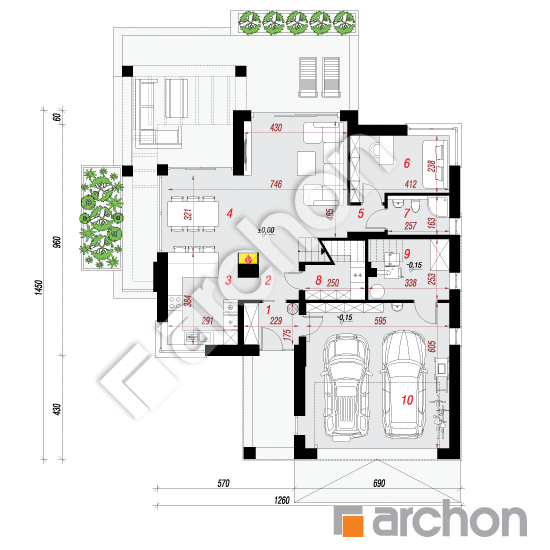

Rzut parteru - Dom w telimach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
114,28 m² |
116,77 m² |
| 1. |
Wiatrołap |
3,85 |
|
| 2. |
Hol |
3,17 |
|
| 3. |
Kuchnia |
10,96 |
|
| 4. |
Salon |
33,26 |
|
| 5. |
Przedpokój |
1,64 |
|
| 6. |
Pokój |
10,10 |
|
| 7. |
Łazienka |
4,02 |
|
| 8. |
Spiżarnia |
3,79 |
5,95 |
| 9. |
Kotłownia |
7,80 |
8,13 |
| 10. |
Garaż |
35,69 |
|
Rzut poddasza - Dom w telimach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
82,70 m² |
95,45 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Hol |
14,27 |
|
| 3. |
Pokój |
9,93 |
12,79 |
| 4. |
Garderoba |
3,92 |
4,97 |
| 5. |
Pralnia |
6,08 |
7,86 |
| 6. |
Pokój |
11,23 |
13,32 |
| 7. |
Pokój |
10,09 |
12,18 |
| 8. |
Pokój |
14,73 |
14,87 |
| 9. |
Garderoba |
2,57 |
3,47 |
| 10. |
Łazienka |
5,65 |
7,49 |
Przekrój
Sytuacja i obrys
Dom w telimach 3 (G2)
(153.49 +7.8 +35.69m²)
Wymiary
|
Powierzchnia domu
|
153,49 m² |
|
Powierzchnia kotłowni
|
7,80 m² |
|
Powierzchnia garażu
|
35,69 m² |
|
Powierzchnia zabudowy
|
149,19 m² |
|
Powierzchnia podłóg
|
212,22 m² |
|
Kubatura
|
964,00 m³ |
|
Wysokość
|
8,72 m |
|
Minimalne wymiary działki
|
20,6 x 22,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
124 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 323 400,00 zł | |
| Roboty wykończeniowe | 275 400,00 zł | |
| Instalacje wewnętrzne | 80 900,00 zł | |
| Ogółem - całkowity koszt budowy | 755 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 519 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 59 900,00 zł | |
| Ogółem - całkowity koszt budowy | 488 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 390 400,00 zł | |

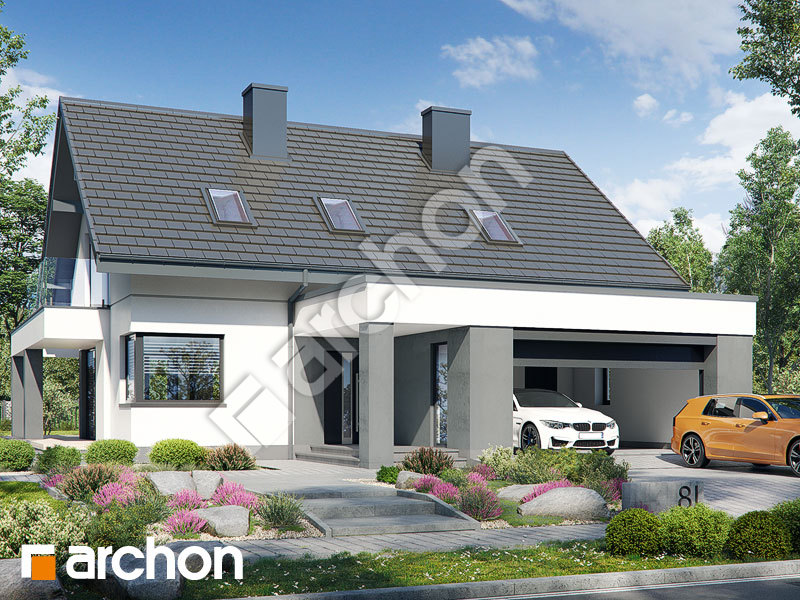

Wizualizacje
Dom w telimach 3 (G2)
Elewacje
Dom w telimach 3 (G2)
Wersje projektu
Dom w telimach 3 (G2)
