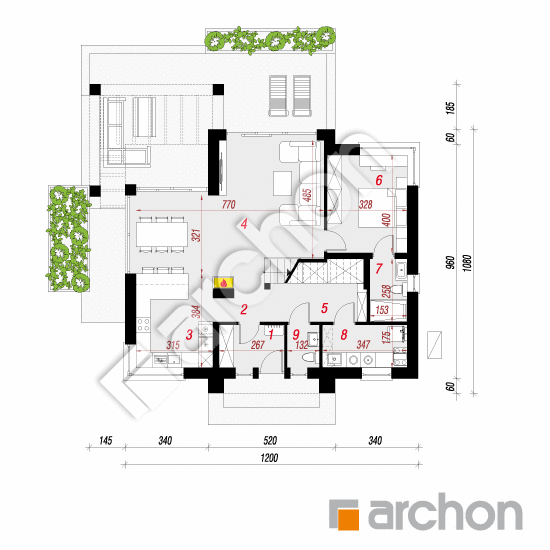

Rzut parteru - Dom w telimach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
84,66 m² |
86,99 m² |
| 1. |
Wiatrołap |
4,50 |
|
| 2. |
Hol |
2,79 |
|
| 3. |
Kuchnia |
11,87 |
|
| 4. |
Salon |
33,78 |
|
| 5. |
Korytarz |
7,05 |
9,38 |
| 6. |
Pokój |
12,83 |
|
| 7. |
Łazienka |
3,78 |
|
| 8. |
Kotłownia |
5,87 |
|
| 9. |
Toaleta |
2,19 |
|

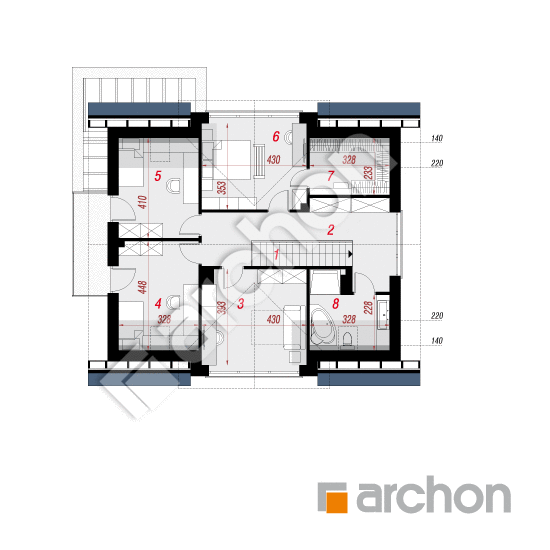

Rzut poddasza - Dom w telimach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
83,69 m² |
94,84 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Hol |
16,07 |
|
| 3. |
Pokój |
15,19 |
16,26 |
| 4. |
Pokój |
12,07 |
14,32 |
| 5. |
Pokój |
10,90 |
13,15 |
| 6. |
Pokój |
13,74 |
14,80 |
| 7. |
Garderoba |
5,16 |
7,42 |
| 8. |
Łazienka |
6,33 |
8,59 |
Przekrój

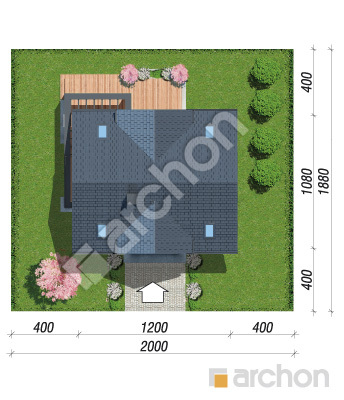

Sytuacja i obrys
Dom w telimach (E) OZE
(162.48 +5.87m²)
Wymiary
|
Powierzchnia domu
|
162,48 m² |
|
Powierzchnia kotłowni
|
5,87 m² |
|
Powierzchnia zabudowy
|
121,90 m² |
|
Powierzchnia podłóg
|
181,83 m² |
|
Kubatura
|
857,18 m³ |
|
Wysokość
|
8,72 m |
|
Minimalne wymiary działki
|
20,0 x 18,8 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
124 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 248 000,00 zł | |
| Roboty wykończeniowe | 237 900,00 zł | |
| Instalacje wewnętrzne | 114 000,00 zł | |
| Ogółem - całkowity koszt budowy | 684 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 490 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 106 000,00 zł | |
| Ogółem - całkowity koszt budowy | 648 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 518 400,00 zł | |

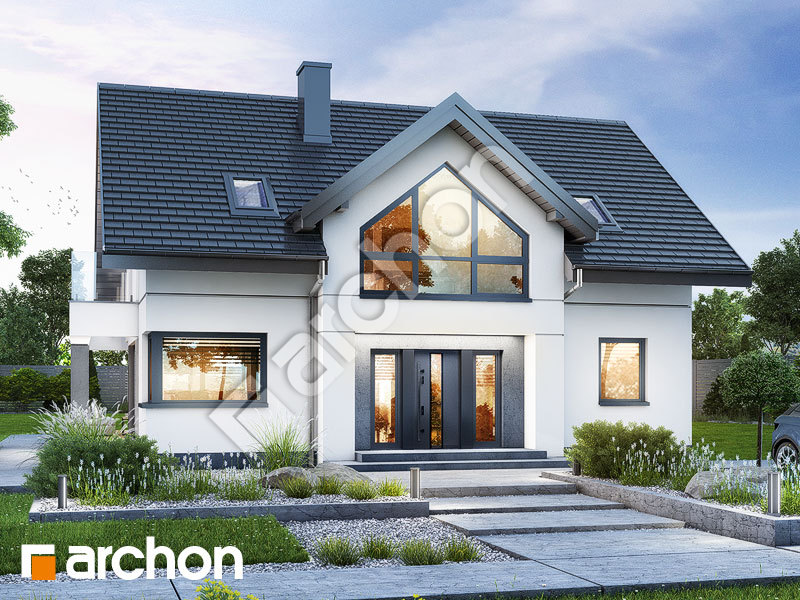

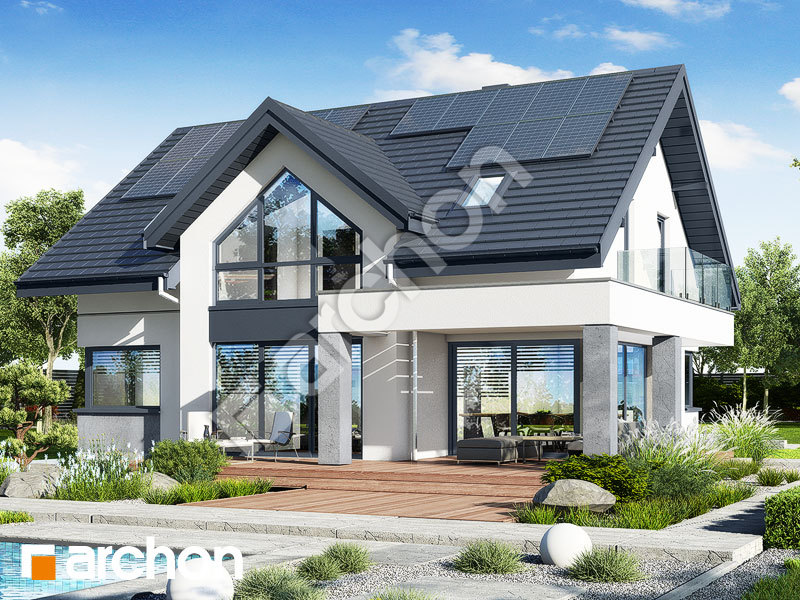

Wizualizacje
Dom w telimach (E) OZE

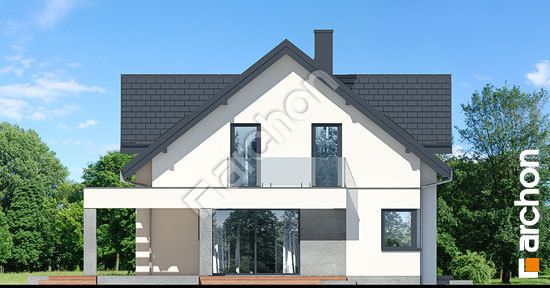

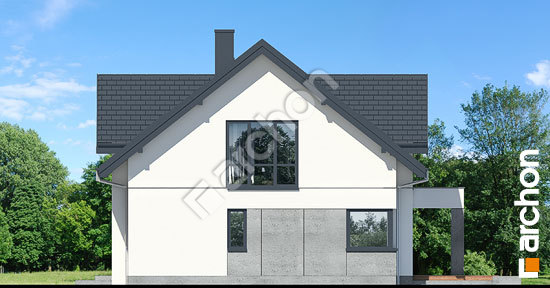

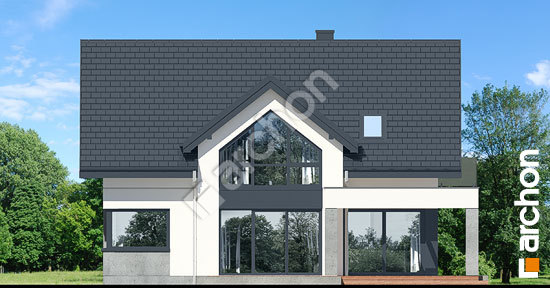

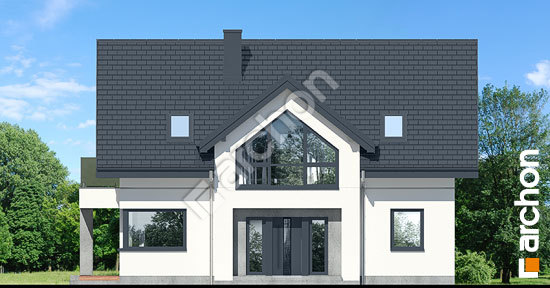

Elewacje
Dom w telimach (E) OZE
Wersje projektu
Dom w telimach (E) OZE
