Rzut parteru - Dom w bylicach 5 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
36,87 m² |
37,42 m² |
| 1. |
Wiatrołap |
3,91 |
|
| 2. |
Hol |
1,86 |
|
| 3. |
Toaleta |
1,16 |
1,71 |
| 4. |
Kuchnia |
8,85 |
|
| 5. |
Salon + Jadalnia |
21,09 |
|
Rzut poddasza - Dom w bylicach 5 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
38,17 m² |
39,73 m² |
| 1. |
Schody |
4,34 |
|
| 2. |
Korytarz |
4,42 |
|
| 3. |
Pokój |
7,00 |
7,47 |
| 4. |
Pokój |
8,23 |
8,79 |
| 5. |
Łazienka |
4,16 |
|
| 6. |
Pokój |
10,02 |
10,55 |
Przekrój
Sytuacja i obrys
Dom w bylicach 5 (B)
(75.04m²)
Wymiary
|
Powierzchnia domu
|
75,04 m² |
|
Powierzchnia zabudowy
|
55,48 m² |
|
Powierzchnia podłóg
|
77,15 m² |
|
Kubatura
|
377,08 m³ |
|
Wysokość
|
8,22 m |
|
Minimalne wymiary działki
|
9,88 x 17,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 134 400,00 zł | |
| Roboty wykończeniowe | 117 200,00 zł | |
| Instalacje wewnętrzne | 33 800,00 zł | |
| Ogółem - całkowity koszt budowy | 315 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 219 680,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 28 600,00 zł | |
| Ogółem - całkowity koszt budowy | 267 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 213 680,00 zł | |

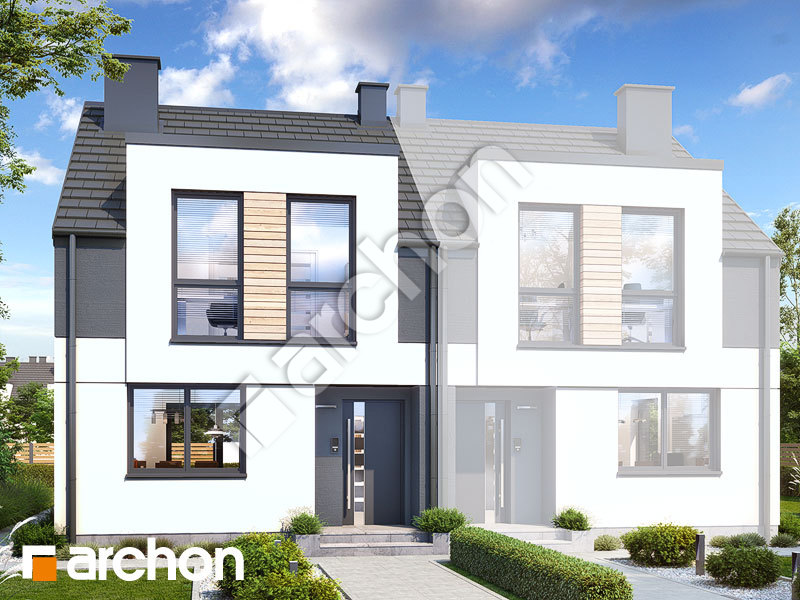

Wizualizacje
Dom w bylicach 5 (B)
Elewacje
Dom w bylicach 5 (B)
Wersje projektu
Dom w bylicach 5 (B)
