Rzut parteru - Dom w bylicach 3 (GR2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
113,12 m² |
119,70 m² |
| 1. |
Wiatrołap |
2,97 |
|
| 2. |
Hol |
1,46 |
|
| 3. |
Toaleta |
1,12 |
1,62 |
| 4. |
Kuchnia |
7,85 |
|
| 5. |
Salon + Jadalnia |
20,01 |
|
| 6. |
Garaż |
23,15 |
25,94 |
| 7. |
Wiatrołap |
2,97 |
|
| 8. |
Hol |
1,46 |
|
| 9. |
Toaleta |
1,12 |
1,62 |
| 10. |
Kuchnia |
7,85 |
|
| 11. |
Salon + Jadalnia |
20,01 |
|
| 12. |
Garaż |
23,15 |
25,94 |
Rzut poddasza - Dom w bylicach 3 (GR2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
123,42 m² |
0,00 m² |
| 1. |
Schody |
4,20 |
|
| 2. |
Korytarz |
4,33 |
|
| 3. |
Łazienka |
7,11 |
|
| 4. |
Pokój |
9,76 |
|
| 5. |
Pokój |
13,93 |
|
| 6. |
Pokój |
12,47 |
|
| 7. |
Pokój |
9,91 |
|
| 8. |
Schody |
4,20 |
|
| 9. |
Korytarz |
4,33 |
|
| 10. |
Łazienka |
7,11 |
|
| 11. |
Pokój |
9,76 |
|
| 12. |
Pokój |
13,93 |
|
| 13. |
Pokój |
12,47 |
|
| 14. |
Pokój |
9,91 |
|
Przekrój
Sytuacja i obrys
Dom w bylicach 3 (GR2)
(190.24 +46.3m²)
Wymiary
|
Powierzchnia domu
|
190,24 m² |
|
Powierzchnia garażu
|
46,30 m² |
|
Powierzchnia zabudowy
|
160,01 m² |
|
Powierzchnia podłóg
|
243,12 m² |
|
Kubatura
|
1 156,73 m³ |
|
Wysokość
|
8,55 m |
|
Minimalne wymiary działki
|
25,72 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
239 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 314 900,00 zł | |
| Roboty wykończeniowe | 314 000,00 zł | |
| Instalacje wewnętrzne | 85 400,00 zł | |
| Ogółem - całkowity koszt budowy | 797 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 555 860,00 zł | |
Wizualizacje
Dom w bylicach 3 (GR2)

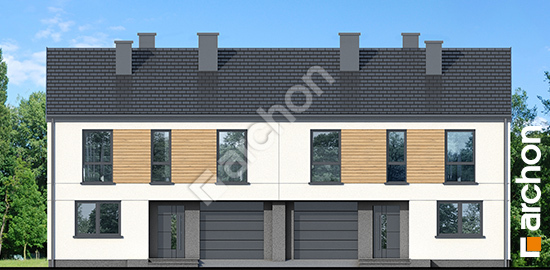

Elewacje
Dom w bylicach 3 (GR2)
Wersje projektu
Dom w bylicach 3 (GR2)
