Rzut parteru - Dom w bylicach 5 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
73,74 m² |
74,84 m² |
| 1. |
Wiatrołap |
3,91 |
|
| 2. |
Hol |
1,86 |
|
| 3. |
Toaleta |
1,16 |
1,71 |
| 4. |
Kuchnia |
8,85 |
|
| 5. |
Salon + Jadalnia |
21,09 |
|
| 6. |
Wiatrołap |
3,91 |
|
| 7. |
Hol |
1,86 |
|
| 8. |
Toaleta |
1,16 |
1,71 |
| 9. |
Kuchnia |
8,85 |
|
| 10. |
Salon + Jadalnia |
21,09 |
|

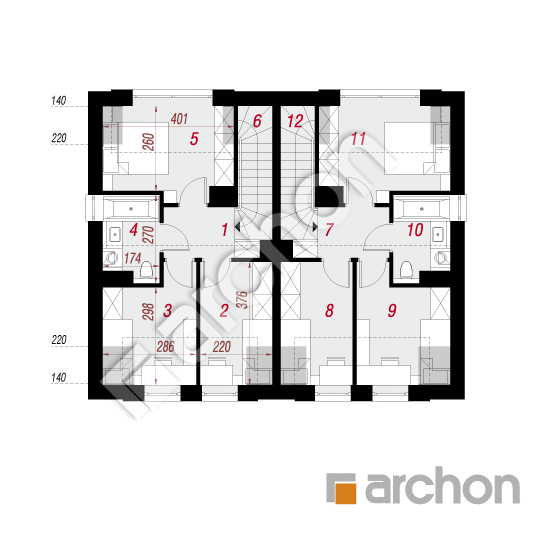

Rzut poddasza - Dom w bylicach 5 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
76,32 m² |
79,60 m² |
| 1. |
Korytarz |
3,67 |
|
| 2. |
Pokój |
7,56 |
8,04 |
| 3. |
Pokój |
8,46 |
9,04 |
| 4. |
Łazienka |
4,16 |
|
| 5. |
Pokój |
9,97 |
10,55 |
| 6. |
Schody |
4,34 |
|
| 7. |
Korytarz |
3,67 |
|
| 8. |
Pokój |
7,56 |
8,04 |
| 9. |
Pokój |
8,46 |
9,04 |
| 10. |
Łazienka |
4,16 |
|
| 11. |
Pokój |
9,97 |
10,55 |
| 12. |
Schody |
4,34 |
|
Przekrój

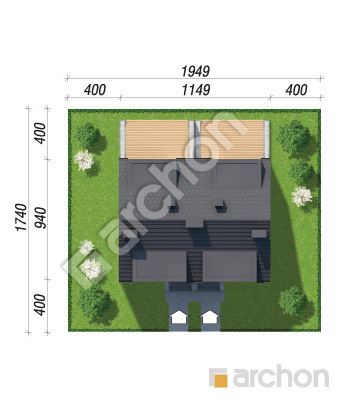

Sytuacja i obrys
Dom w bylicach 5 (R2)
(150.06m²)
Wymiary
|
Powierzchnia domu
|
150,06 m² |
|
Powierzchnia zabudowy
|
108,42 m² |
|
Powierzchnia podłóg
|
154,44 m² |
|
Kubatura
|
737,47 m³ |
|
Wysokość
|
8,22 m |
|
Minimalne wymiary działki
|
19,49 x 17,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 72 000,00 zł | |
| Ogółem - całkowity koszt budowy | 650 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 520 000,00 zł | |
Wizualizacje
Dom w bylicach 5 (R2)

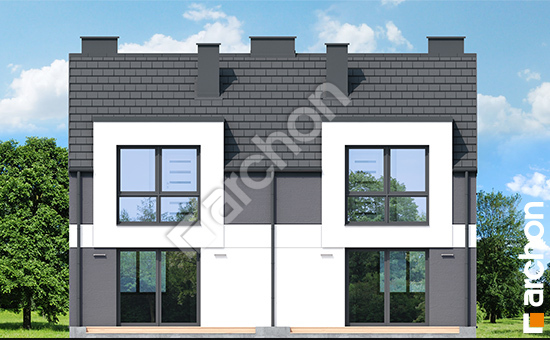

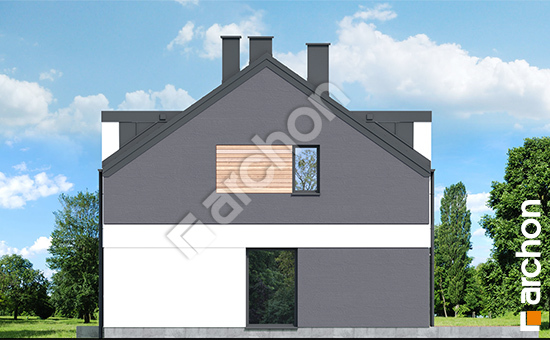

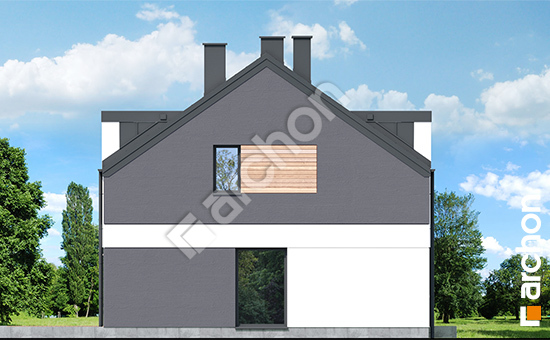

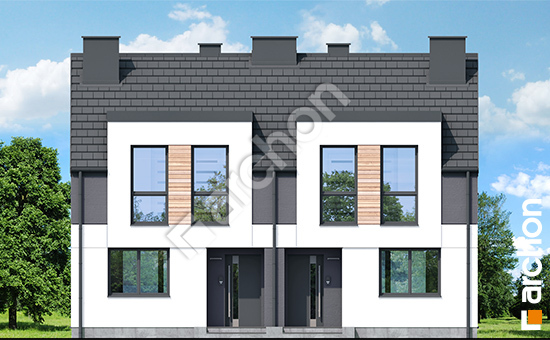

Elewacje
Dom w bylicach 5 (R2)
Wersje projektu
Dom w bylicach 5 (R2)
