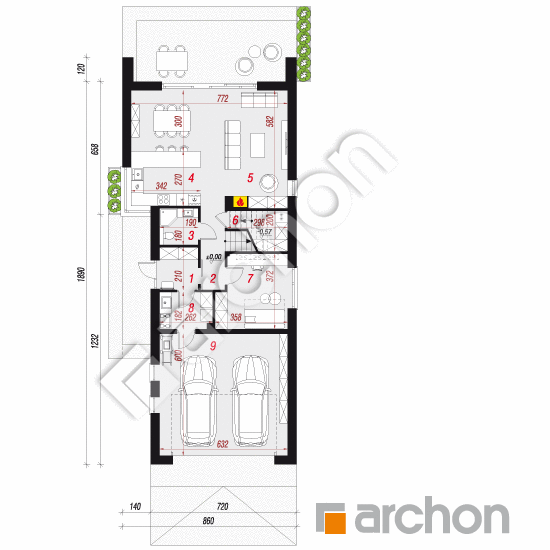

Rzut parteru - Dom w wiesiołkach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
112,38 m² |
115,05 m² |
| 1. |
Wiatrołap |
3,83 |
|
| 2. |
Korytarz |
4,68 |
|
| 3. |
Łazienka |
3,27 |
|
| 4. |
Kuchnia |
9,11 |
|
| 5. |
Salon + Jadalnia |
34,70 |
|
| 6. |
Spiżarnia |
2,98 |
5,65 |
| 7. |
Pokój |
11,87 |
|
| 8. |
Kotłownia |
4,51 |
|
| 9. |
Garaż |
37,43 |
|

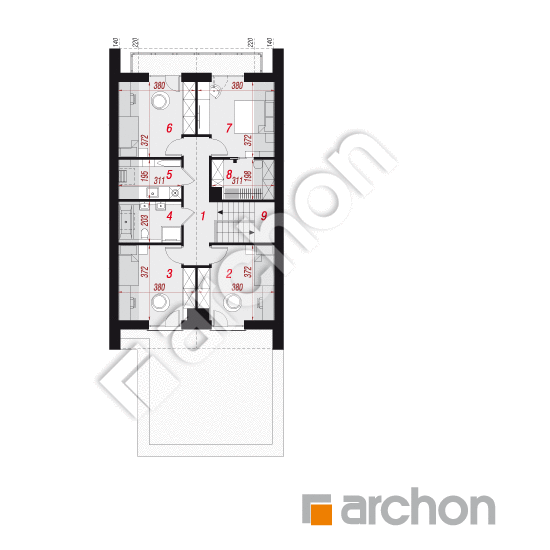

Rzut poddasza - Dom w wiesiołkach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
72,65 m² |
83,32 m² |
| 1. |
Korytarz |
8,49 |
|
| 2. |
Pokój |
10,82 |
12,73 |
| 3. |
Pokój |
10,92 |
12,83 |
| 4. |
Łazienka |
5,08 |
6,11 |
| 5. |
Pralnia |
4,88 |
5,87 |
| 6. |
Pokój |
11,16 |
13,07 |
| 7. |
Pokój |
11,16 |
13,07 |
| 8. |
Garderoba |
4,61 |
5,62 |
| 9. |
Schody |
5,53 |
|

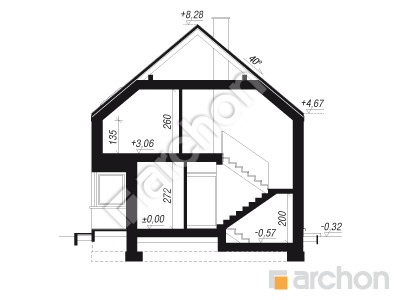

Przekrój

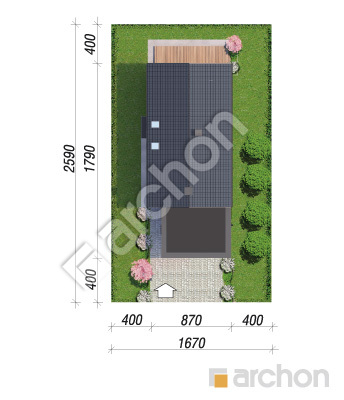

Sytuacja i obrys
Dom w wiesiołkach 4 (G2E)
(143.09 +4.51 +37.43m²)
Wymiary
|
Powierzchnia domu
|
143,09 m² |
|
Powierzchnia kotłowni
|
4,51 m² |
|
Powierzchnia garażu
|
37,43 m² |
|
Powierzchnia zabudowy
|
154,36 m² |
|
Powierzchnia podłóg
|
198,37 m² |
|
Kubatura
|
909,07 m³ |
|
Wysokość
|
8,60 m |
|
Minimalne wymiary działki
|
16,6 x 26,9 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
135 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 99 000,00 zł | |
| Ogółem - całkowity koszt budowy | 737 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 589 600,00 zł | |
Wizualizacje
Dom w wiesiołkach 4 (G2E)

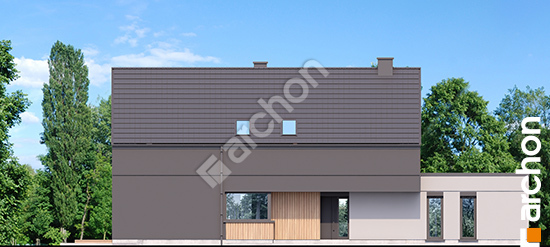

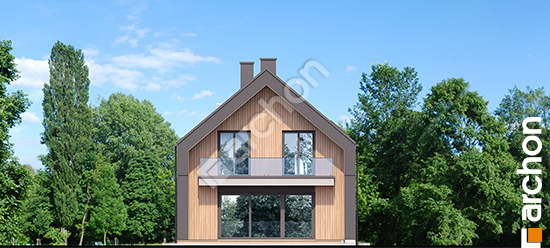

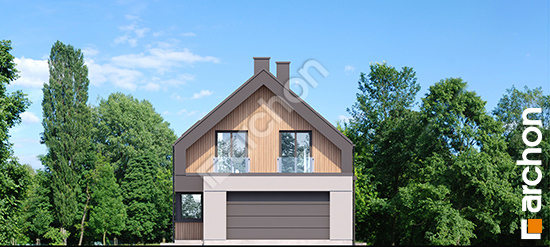

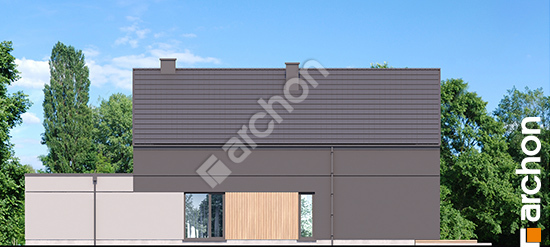

Elewacje
Dom w wiesiołkach 4 (G2E)
Wersje projektu
Dom w wiesiołkach 4 (G2E)
