Rzut parteru - Dom w wiesiołkach 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
74,06 m² |
77,22 m² |
| 1. |
Wiatrołap |
5,22 |
|
| 2. |
Hol |
3,25 |
|
| 3. |
Łazienka |
2,74 |
|
| 4. |
Kotłownia |
3,29 |
|
| 5. |
Spiżarnia |
2,42 |
|
| 6. |
Kuchnia |
13,72 |
|
| 7. |
Salon + Jadalnia |
31,65 |
33,68 |
| 8. |
Pokój |
11,77 |
12,90 |
Rzut poddasza - Dom w wiesiołkach 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
70,54 m² |
78,96 m² |
| 1. |
Hol |
7,62 |
|
| 2. |
Pokój |
11,40 |
12,99 |
| 3. |
Pokój |
11,40 |
12,99 |
| 4. |
Pralnia |
3,51 |
4,38 |
| 5. |
Łazienka |
6,20 |
7,04 |
| 6. |
Garderoba |
2,15 |
2,72 |
| 7. |
Pokój |
12,18 |
13,66 |
| 8. |
Pokój |
10,56 |
12,04 |
| 9. |
Schody |
5,52 |
|

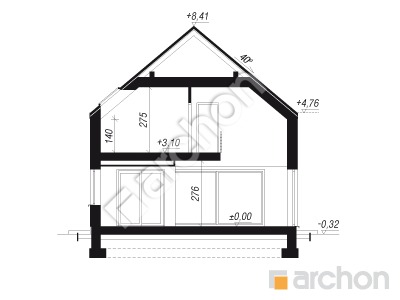

Przekrój

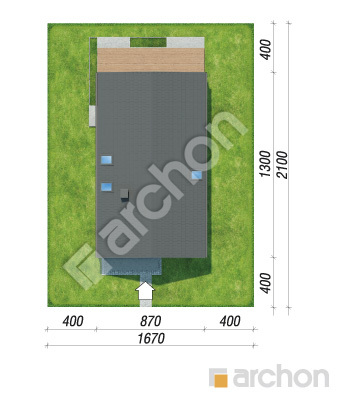

Sytuacja i obrys
Dom w wiesiołkach 3 (E)
(141.31 +3.29m²)
Wymiary
|
Powierzchnia domu
|
141,31 m² |
|
Powierzchnia kotłowni
|
3,29 m² |
|
Powierzchnia zabudowy
|
113,53 m² |
|
Powierzchnia podłóg
|
156,18 m² |
|
Kubatura
|
810,61 m³ |
|
Wysokość
|
8,73 m |
|
Minimalne wymiary działki
|
16,7 x 21,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 83 000,00 zł | |
| Ogółem - całkowity koszt budowy | 587 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 469 600,00 zł | |
Wizualizacje
Dom w wiesiołkach 3 (E)

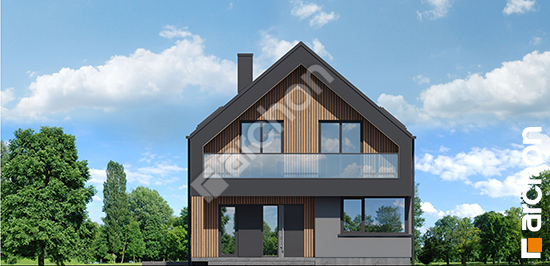

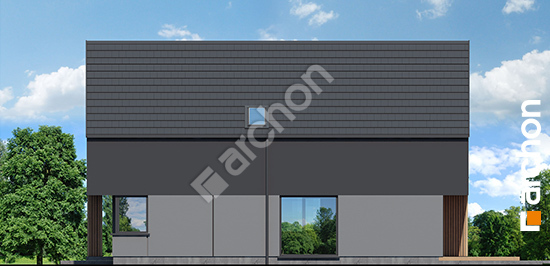

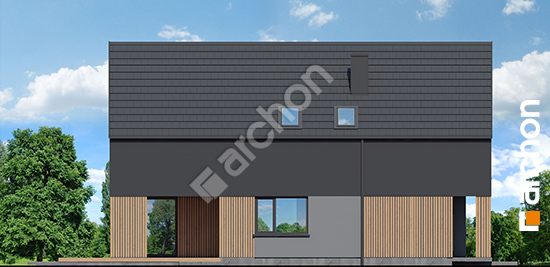

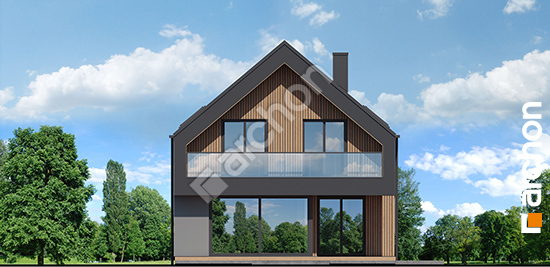

Elewacje
Dom w wiesiołkach 3 (E)
Wersje projektu
Dom w wiesiołkach 3 (E)
