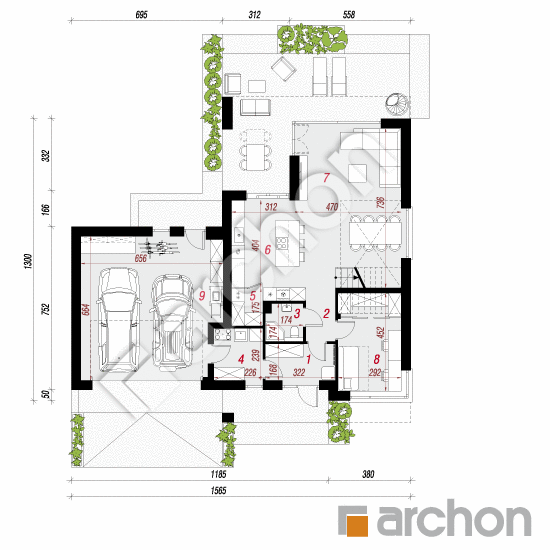

Rzut parteru - Dom w wiesiołkach 3 (G2AE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
116,96 m² |
120,17 m² |
| 1. |
Wiatrołap |
5,22 |
|
| 2. |
Hol |
3,25 |
|
| 3. |
Łazienka |
2,76 |
|
| 4. |
Kotłownia |
5,22 |
|
| 5. |
Spiżarnia |
2,42 |
|
| 6. |
Kuchnia |
13,72 |
|
| 7. |
Salon + Jadalnia |
31,59 |
33,70 |
| 8. |
Pokój |
11,77 |
12,87 |
| 9. |
Garaż |
41,01 |
|

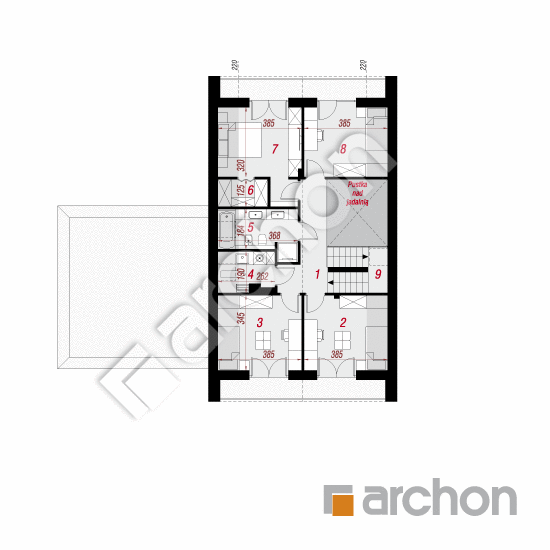

Rzut poddasza - Dom w wiesiołkach 3 (G2AE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
70,48 m² |
78,89 m² |
| 1. |
Hol |
7,62 |
|
| 2. |
Pokój |
11,36 |
12,95 |
| 3. |
Pokój |
11,40 |
12,99 |
| 4. |
Pralnia |
3,54 |
4,41 |
| 5. |
Łazienka |
6,20 |
7,04 |
| 6. |
Garderoba |
2,16 |
2,72 |
| 7. |
Pokój |
12,12 |
13,60 |
| 8. |
Pokój |
10,56 |
12,04 |
| 9. |
Schody |
5,52 |
|

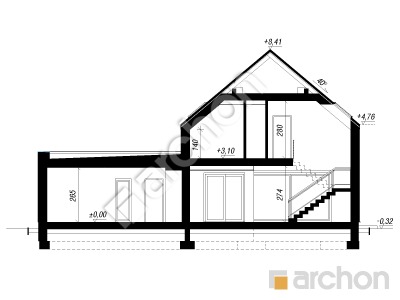

Przekrój

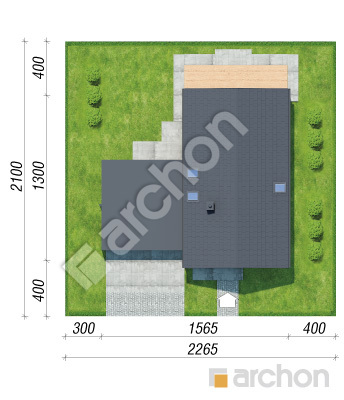

Sytuacja i obrys
Dom w wiesiołkach 3 (G2AE)
(141.21 +5.22 +41.01m²)
Wymiary
|
Powierzchnia domu
|
141,21 m² |
|
Powierzchnia kotłowni
|
5,22 m² |
|
Powierzchnia garażu
|
41,01 m² |
|
Powierzchnia zabudowy
|
165,94 m² |
|
Powierzchnia podłóg
|
199,06 m² |
|
Kubatura
|
1 002,93 m³ |
|
Wysokość
|
8,73 m |
|
Minimalne wymiary działki
|
22,65 x 21,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 105 000,00 zł | |
| Ogółem - całkowity koszt budowy | 763 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 610 400,00 zł | |
Wizualizacje
Dom w wiesiołkach 3 (G2AE)

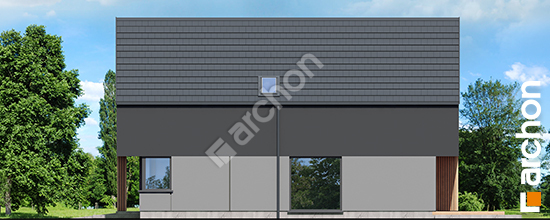

Elewacje
Dom w wiesiołkach 3 (G2AE)
Wersje projektu
Dom w wiesiołkach 3 (G2AE)
