Rzut parteru - Dom w wiesiołkach 3 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
97,84 m² |
101,16 m² |
| 1. |
Wiatrołap |
3,46 |
|
| 2. |
Hol |
4,31 |
|
| 3. |
Łazienka |
3,28 |
3,55 |
| 4. |
Spiżarnia |
1,50 |
|
| 5. |
Kuchnia |
13,34 |
|
| 6. |
Salon + Jadalnia |
31,66 |
33,97 |
| 7. |
Kotłownia |
4,17 |
4,91 |
| 8. |
Garaż |
36,12 |
|
Rzut poddasza - Dom w wiesiołkach 3 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
70,31 m² |
78,70 m² |
| 1. |
Schody |
5,32 |
|
| 2. |
Hol |
7,53 |
|
| 3. |
Pokój |
11,25 |
12,84 |
| 4. |
Pokój |
11,20 |
12,79 |
| 5. |
Pralnia |
3,67 |
4,49 |
| 6. |
Łazienka |
6,52 |
7,40 |
| 7. |
Garderoba |
2,16 |
2,72 |
| 8. |
Pokój |
12,28 |
13,76 |
| 9. |
Pokój |
10,38 |
11,85 |
Przekrój
Sytuacja i obrys
Dom w wiesiołkach 3 (G2E) OZE
(127.86 +4.17 +36.12m²)
Wymiary
|
Powierzchnia domu
|
127,86 m² |
|
Powierzchnia kotłowni
|
4,17 m² |
|
Powierzchnia garażu
|
36,12 m² |
|
Powierzchnia zabudowy
|
147,83 m² |
|
Powierzchnia podłóg
|
179,86 m² |
|
Kubatura
|
916,09 m³ |
|
Wysokość
|
8,73 m |
|
Minimalne wymiary działki
|
16,7 x 25,9 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 246 000,00 zł | |
| Roboty wykończeniowe | 278 700,00 zł | |
| Instalacje wewnętrzne | 113 500,00 zł | |
| Ogółem - całkowity koszt budowy | 711 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 490 700,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 700,00 zł | |
| Ogółem - całkowity koszt budowy | 611 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 489 360,00 zł | |
Wizualizacje
Dom w wiesiołkach 3 (G2E) OZE

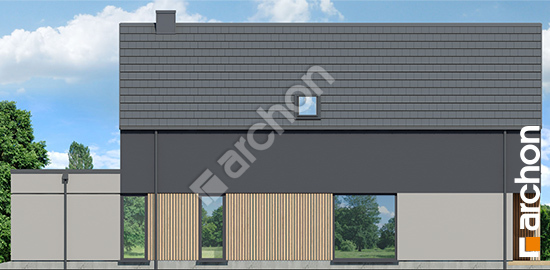

Elewacje
Dom w wiesiołkach 3 (G2E) OZE
Wersje projektu
Dom w wiesiołkach 3 (G2E) OZE
