Rzut parteru - Dom w klematisach 27 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
141,34 m² |
147,02 m² |
| 1. |
Wiatrołap |
4,15 |
|
| 2. |
Garaż |
18,03 |
20,87 |
| 3. |
Hol |
4,66 |
|
| 4. |
Schody |
5,17 |
|
| 5. |
Salon |
26,26 |
|
| 6. |
Kuchnia |
5,53 |
|
| 7. |
Łazienka |
2,53 |
|
| 8. |
Kotłownia |
4,34 |
|
| 9. |
Wiatrołap |
4,15 |
|
| 10. |
Garaż |
18,03 |
20,87 |
| 11. |
Hol |
4,66 |
|
| 12. |
Schody |
5,17 |
|
| 13. |
Salon |
26,26 |
|
| 14. |
Kuchnia |
5,53 |
|
| 15. |
Łazienka |
2,53 |
|
| 16. |
Kotłownia |
4,34 |
|
Rzut poddasza - Dom w klematisach 27 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
108,84 m² |
116,10 m² |
| 1. |
Hol |
4,54 |
|
| 2. |
Pokój |
11,11 |
11,99 |
| 3. |
Pokój |
10,94 |
11,87 |
| 4. |
Łazienka |
5,86 |
|
| 5. |
Pokój |
11,03 |
11,97 |
| 6. |
Pokój |
10,94 |
11,82 |
| 7. |
Hol |
4,54 |
|
| 8. |
Pokój |
11,11 |
11,99 |
| 9. |
Pokój |
10,94 |
11,87 |
| 10. |
Łazienka |
5,86 |
|
| 11. |
Pokój |
11,03 |
11,97 |
| 12. |
Pokój |
10,94 |
11,82 |
Przekrój
Sytuacja i obrys
Dom w klematisach 27 (R2)
(205.44 +8.68 +36.06m²)
Wymiary
|
Powierzchnia domu
|
205,44 m² |
|
Powierzchnia kotłowni
|
8,68 m² |
|
Powierzchnia garażu
|
36,06 m² |
|
Powierzchnia zabudowy
|
174,19 m² |
|
Powierzchnia podłóg
|
263,12 m² |
|
Kubatura
|
1 195,40 m³ |
|
Wysokość
|
8,64 m |
|
Minimalne wymiary działki
|
23,48 x 20,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 387 300,00 zł | |
| Roboty wykończeniowe | 356 700,00 zł | |
| Instalacje wewnętrzne | 99 800,00 zł | |
| Ogółem - całkowity koszt budowy | 931 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 635 620,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 75 900,00 zł | |
| Ogółem - całkowity koszt budowy | 618 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 494 640,00 zł | |
Wizualizacje
Dom w klematisach 27 (R2)

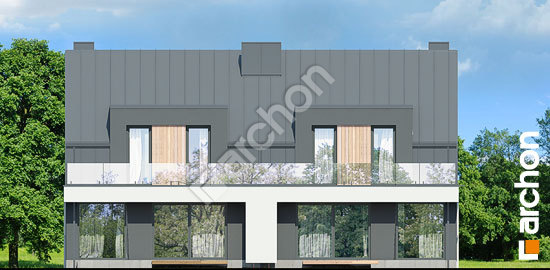

Elewacje
Dom w klematisach 27 (R2)
Wnętrza
Dom w klematisach 27 (R2)
Wersje projektu
Dom w klematisach 27 (R2)
