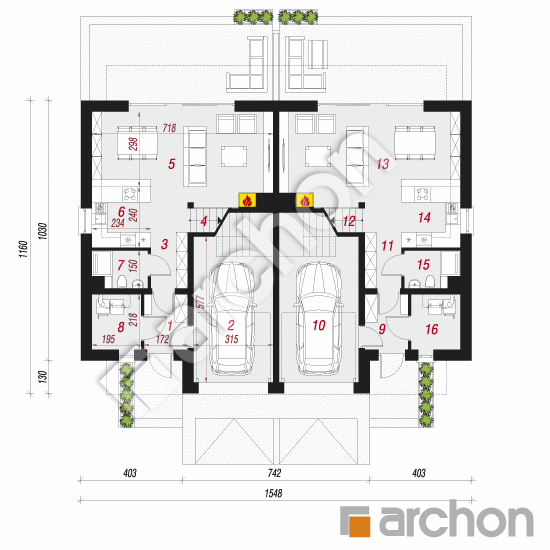

Rzut parteru - Dom w klematisach 28 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
136,62 m² |
142,62 m² |
1. |
Wiatrołap |
3,60 |
|
2. |
Garaż |
17,65 |
20,65 |
3. |
Hol |
4,55 |
|
4. |
Schody |
5,22 |
|
5. |
Salon |
24,70 |
|
6. |
Kuchnia |
5,57 |
|
7. |
Łazienka |
2,93 |
|
8. |
Kotłownia |
4,09 |
|
9. |
Wiatrołap |
3,60 |
|
10. |
Garaż |
17,65 |
20,65 |
11. |
Hol |
4,55 |
|
12. |
Schody |
5,22 |
|
13. |
Salon |
24,70 |
|
14. |
Kuchnia |
5,57 |
|
15. |
Łazienka |
2,93 |
|
16. |
Kotłownia |
4,09 |
|

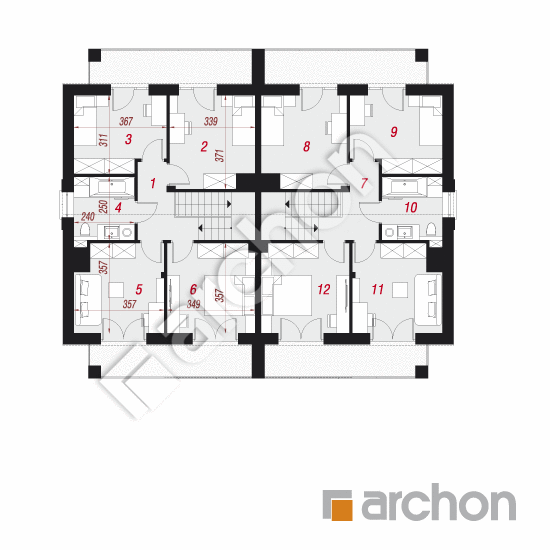

Rzut poddasza - Dom w klematisach 28 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
113,66 m² |
0,00 m² |
1. |
Hol |
4,94 |
|
2. |
Pokój |
11,80 |
|
3. |
Pokój |
10,38 |
|
4. |
Łazienka |
5,94 |
|
5. |
Pokój |
11,69 |
|
6. |
Pokój |
12,08 |
|
7. |
Hol |
4,94 |
|
8. |
Pokój |
11,80 |
|
9. |
Pokój |
10,38 |
|
10. |
Łazienka |
5,94 |
|
11. |
Pokój |
11,69 |
|
12. |
Pokój |
12,08 |
|
Przekrój

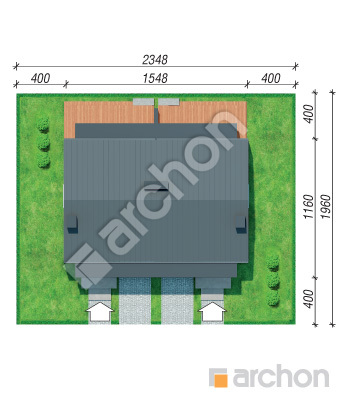

Sytuacja i obrys
Dom w klematisach 28 (R2)
(206.8 +8.18 +35.3m²)
Wymiary
Powierzchnia domu
|
206,80 m² |
Powierzchnia kotłowni
|
8,18 m² |
Powierzchnia garażu
|
35,30 m² |
Powierzchnia zabudowy
|
169,63 m² |
Powierzchnia podłóg
|
256,28 m² |
Kubatura
|
1 274,11 m³ |
Wysokość
|
8,95 m |
Minimalne wymiary działki
|
23,48 x 19,6 m |
Technologia i konstrukcja
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
strop
|
płyta żelbetowa
|
Ścianka kolankowa
|
227 cm
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
Stan surowy otwarty | 433 700,00 zł | |
Roboty wykończeniowe | 367 300,00 zł | |
Instalacje wewnętrzne | 106 200,00 zł | |
Ogółem - całkowity koszt budowy | 991 300,00 zł | |
Całkowity koszt budowy systemem gospodarczym | 666 500,00 zł | |
Szacunkowe koszty budowy
Stan surowy otwarty | | |
Instalacje wewnętrzne | 72 400,00 zł | |
Ogółem - całkowity koszt budowy | 589 400,00 zł | |
Całkowity koszt budowy systemem gospodarczym | 471 520,00 zł | |

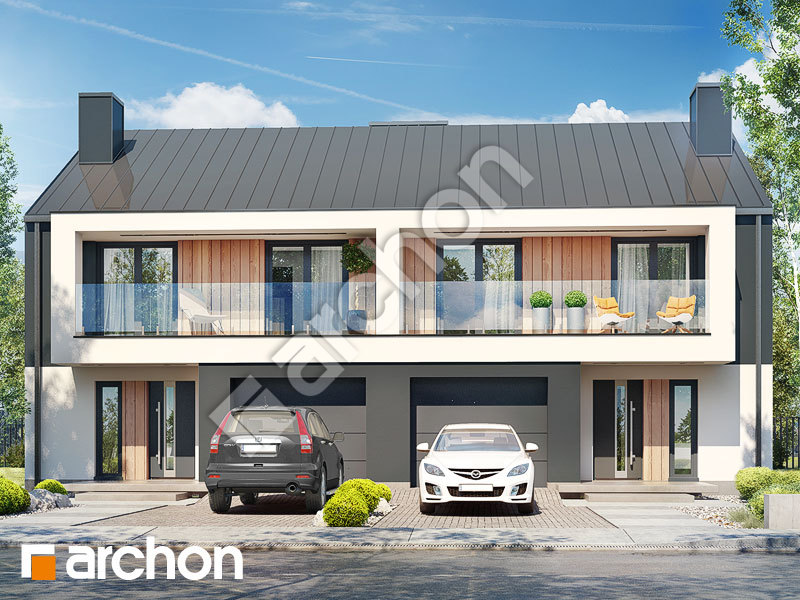

Wizualizacje
Dom w klematisach 28 (R2)

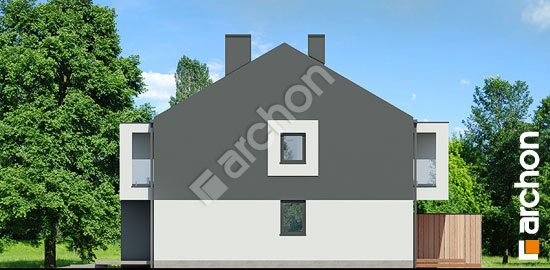

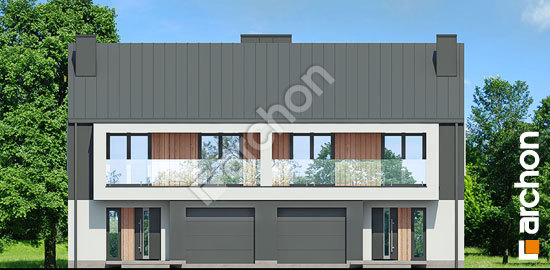

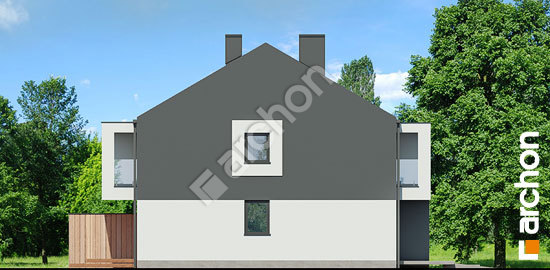

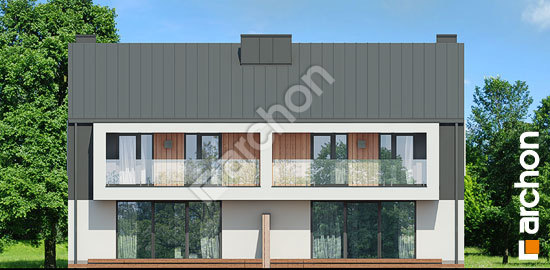

Elewacje
Dom w klematisach 28 (R2)
Wnętrza
Dom w klematisach 28 (R2)
Wersje projektu
Dom w klematisach 28 (R2)
