Rzut parteru - Dom w klematisach 9 (AB) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
67,94 m² |
68,54 m² |
| 1. |
Wiatrołap |
3,01 |
|
| 2. |
Hol |
2,84 |
|
| 3. |
Kotłownia |
5,59 |
|
| 4. |
Kuchnia |
5,73 |
|
| 5. |
Przedpokój |
3,94 |
|
| 6. |
Schody |
4,64 |
|
| 7. |
Salon |
24,66 |
|
| 8. |
Garaż |
17,53 |
18,13 |
Rzut poddasza - Dom w klematisach 9 (AB) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
53,35 m² |
60,93 m² |
| 1. |
Hol |
4,36 |
4,36 |
| 2. |
Pokój |
11,66 |
13,73 |
| 3. |
Pokój |
11,30 |
13,36 |
| 4. |
Łazienka |
5,21 |
5,21 |
| 5. |
Pokój |
10,88 |
12,60 |
| 6. |
Pokój |
9,94 |
11,67 |
Przekrój
Sytuacja i obrys
Dom w klematisach 9 (AB) ver.3
(98.17 +5.59 +17.53m²)
Wymiary
|
Powierzchnia domu
|
98,17 m² |
|
Powierzchnia kotłowni
|
5,59 m² |
|
Powierzchnia garażu
|
17,53 m² |
|
Powierzchnia zabudowy
|
89,27 m² |
|
Powierzchnia podłóg
|
129,47 m² |
|
Kubatura
|
578,07 m³ |
|
Wysokość
|
8,28 m |
|
Minimalne wymiary działki
|
11,76 x 19,86 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
109 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 226 800,00 zł | |
| Roboty wykończeniowe | 184 300,00 zł | |
| Instalacje wewnętrzne | 53 600,00 zł | |
| Ogółem - całkowity koszt budowy | 500 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 334 780,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 36 400,00 zł | |
| Ogółem - całkowity koszt budowy | 296 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 237 200,00 zł | |

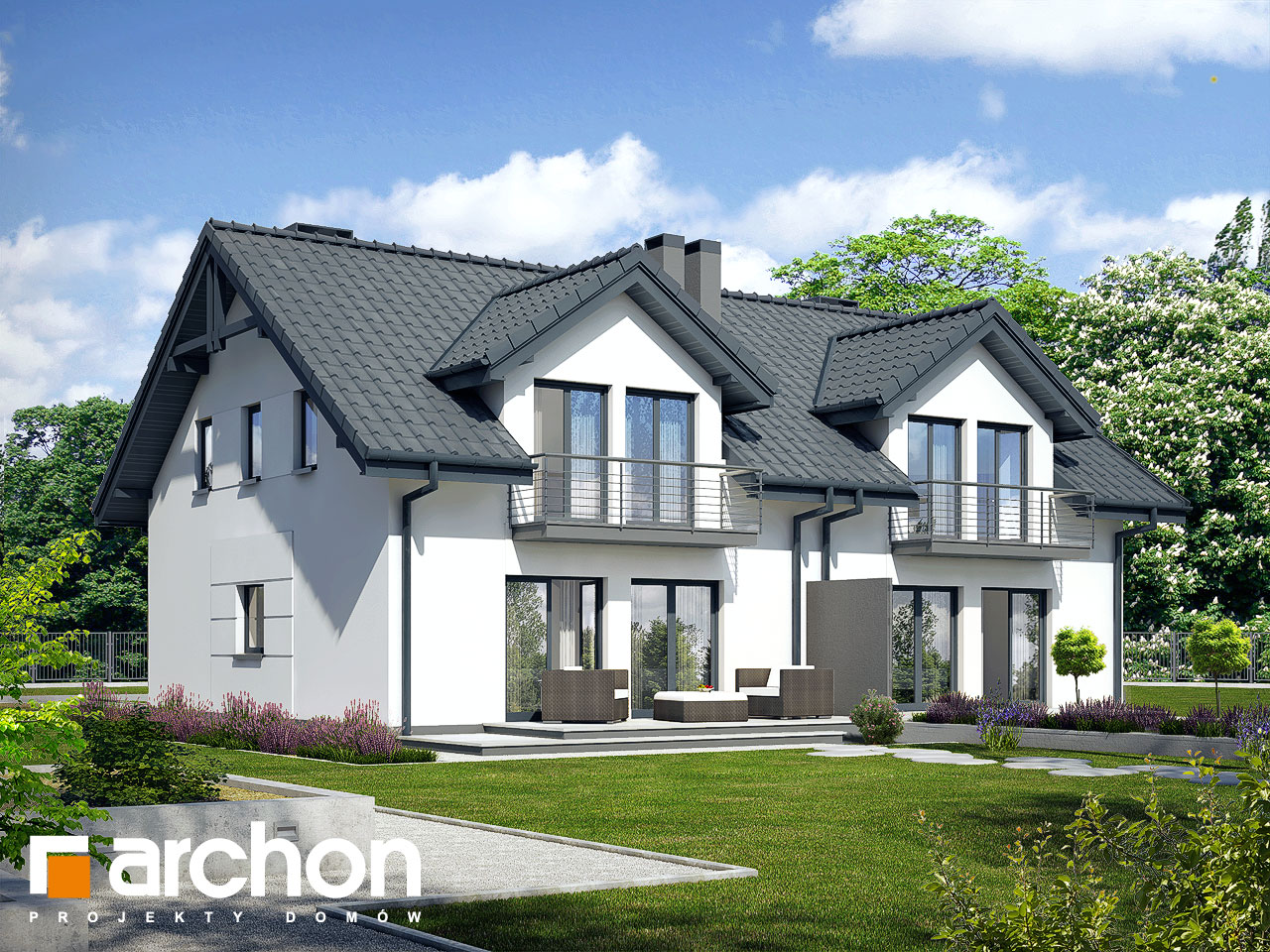

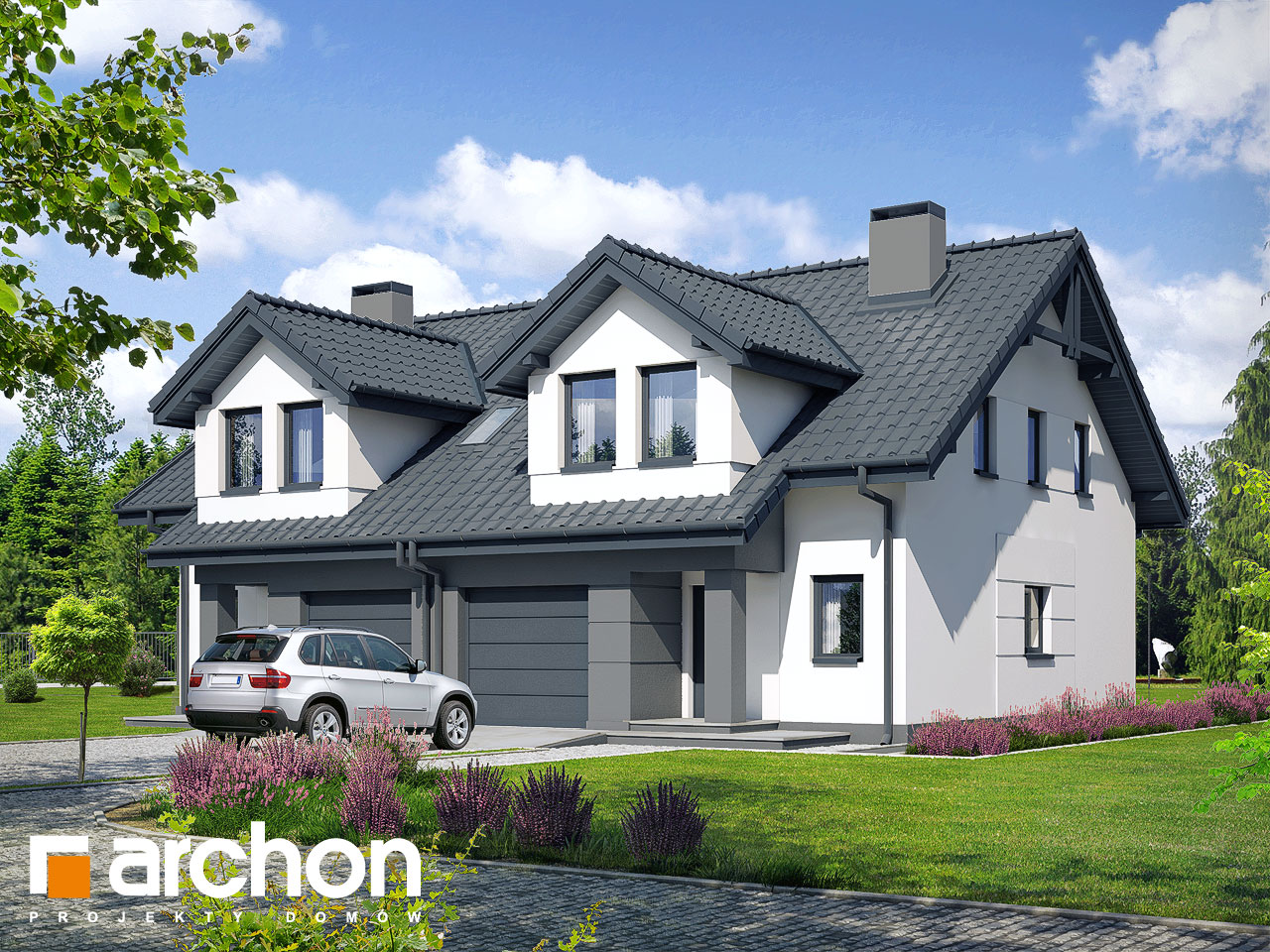

Wizualizacje
Dom w klematisach 9 (AB) ver.3
Elewacje
Dom w klematisach 9 (AB) ver.3
Wnętrza
Dom w klematisach 9 (AB) ver.3
Wersje projektu
Dom w klematisach 9 (AB) ver.3
