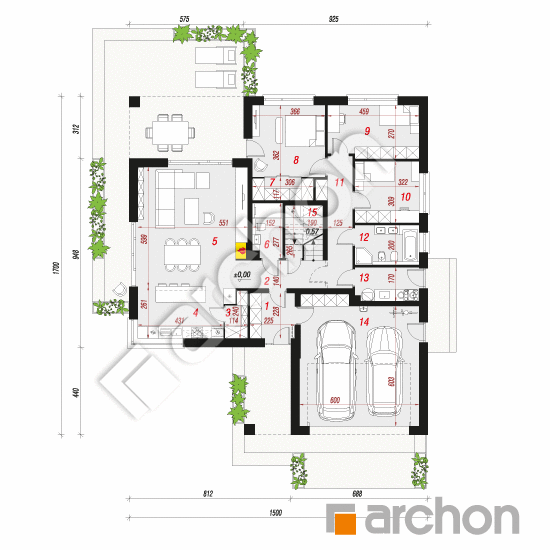

Rzut parteru - Dom w renklodach 29 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
158,03 m² |
160,29 m² |
| 1. |
Wiatrołap |
4,95 |
|
| 2. |
Hol |
7,98 |
|
| 3. |
Spiżarnia |
2,15 |
|
| 4. |
Kuchnia |
11,53 |
|
| 5. |
Salon + Jadalnia |
31,93 |
|
| 6. |
Łazienka |
3,86 |
|
| 7. |
Garderoba |
3,41 |
|
| 8. |
Pokój |
12,96 |
|
| 9. |
Pokój |
11,75 |
|
| 10. |
Pokój |
9,70 |
|
| 11. |
Korytarz |
6,95 |
|
| 12. |
Łazienka |
6,23 |
|
| 13. |
Kotłownia |
5,19 |
|
| 14. |
Garaż |
37,01 |
|
| 15. |
Pom. gospodarcze |
2,43 |
4,69 |

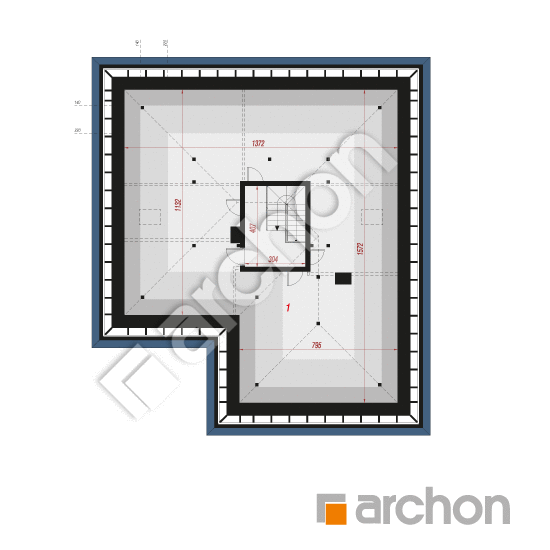

Rzut poddasza - Dom w renklodach 29 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
117,45 m² |
214,40 m² |
| 1. |
Klatka schodowa |
12,09 |
|
| 2. |
Strych nieocieplony |
97,27 |
172,61 |
Przekrój

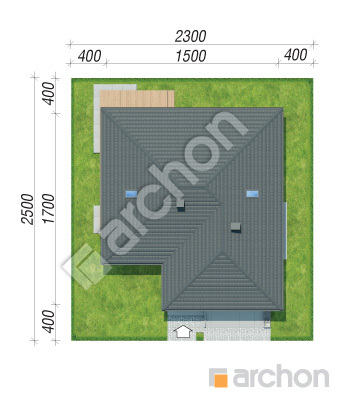

Sytuacja i obrys
Dom w renklodach 29 (G2E)
(115.83 +5.19 +37.01m²)
Wymiary
|
Powierzchnia domu
|
115,83 m² |
|
Powierzchnia kotłowni
|
5,19 m² |
|
Powierzchnia garażu
|
37,01 m² |
|
Powierzchnia zabudowy
|
230,34 m² |
|
Powierzchnia podłóg
|
160,29 m² |
|
Kubatura
|
1 305,76 m³ |
|
Wysokość
|
8,01 m |
|
Minimalne wymiary działki
|
23,0 x 25,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 363 100,00 zł | |
| Roboty wykończeniowe | 250 400,00 zł | |
| Instalacje wewnętrzne | 108 000,00 zł | |
| Ogółem - całkowity koszt budowy | 782 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 547 840,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 91 700,00 zł | |
| Ogółem - całkowity koszt budowy | 664 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 531 600,00 zł | |

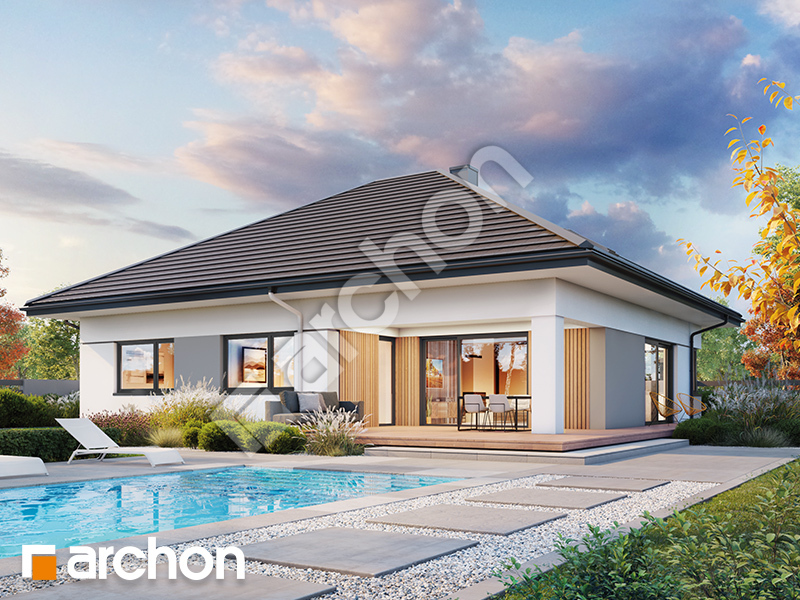

Wizualizacje
Dom w renklodach 29 (G2E)

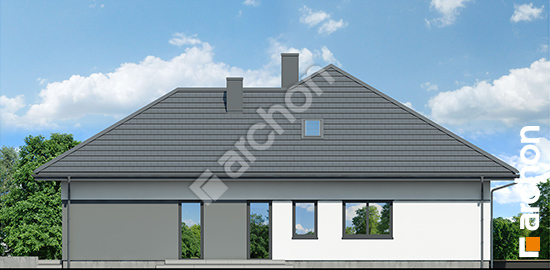

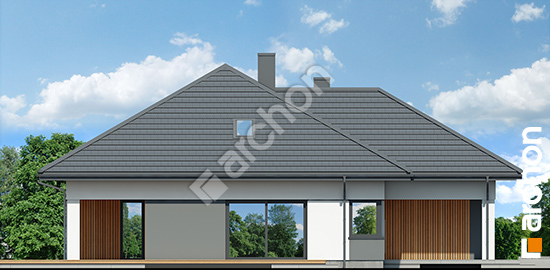

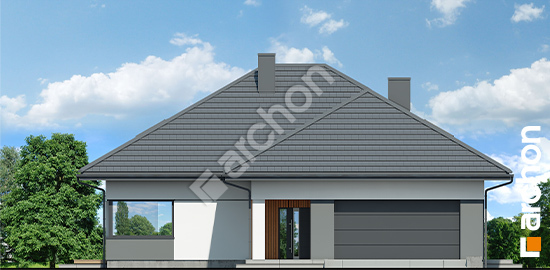

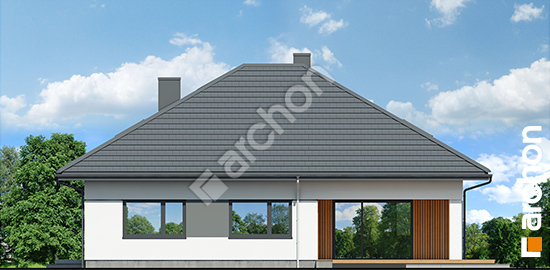

Elewacje
Dom w renklodach 29 (G2E)
Wersje projektu
Dom w renklodach 29 (G2E)
