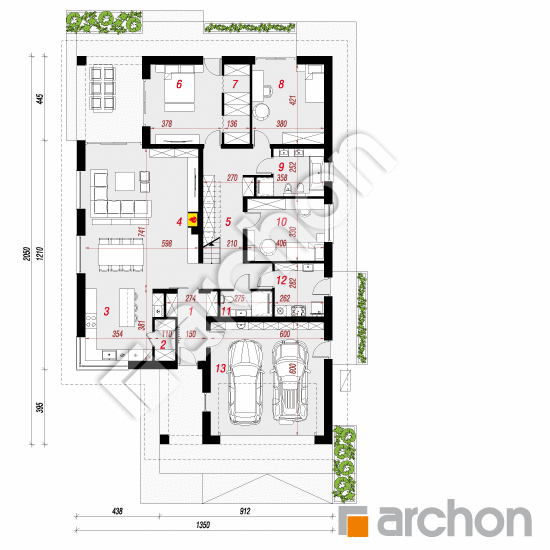

Rzut parteru - Dom w renklodach 7 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
187,67 m² |
190,15 m² |
| 1. |
Wiatrołap |
6,68 |
|
| 2. |
Spiżarnia |
2,29 |
|
| 3. |
Kuchnia |
14,01 |
|
| 4. |
Salon + Jadalnia |
41,70 |
|
| 5. |
Hol |
19,45 |
21,93 |
| 6. |
Pokój |
15,60 |
|
| 7. |
Garderoba |
5,50 |
|
| 8. |
Pokój |
15,68 |
|
| 9. |
Łazienka |
7,41 |
|
| 10. |
Pokój |
13,11 |
|
| 11. |
Łazienka |
3,55 |
|
| 12. |
Kotłownia |
7,17 |
|
| 13. |
Garaż |
35,52 |
|

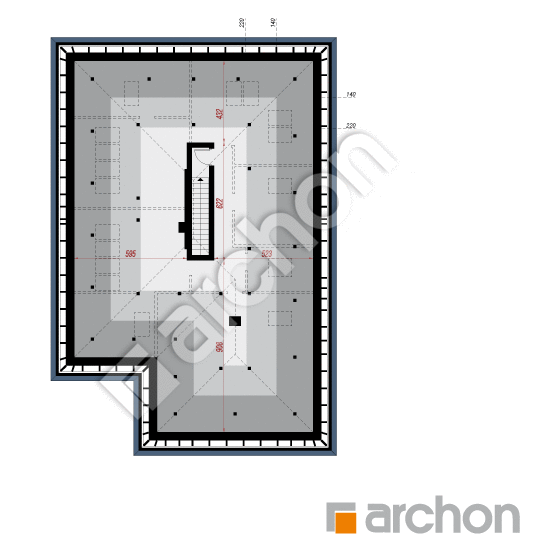

Rzut poddasza - Dom w renklodach 7 (G2E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
81,43 m² |
224,08 m² |
Przekrój

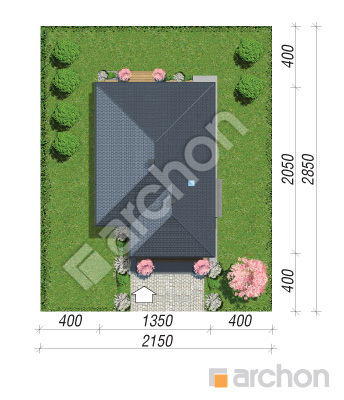

Sytuacja i obrys
Dom w renklodach 7 (G2E) OZE
(144.98 +7.17 +35.52m²)
Wymiary
|
Powierzchnia domu
|
144,98 m² |
|
Powierzchnia kotłowni
|
7,17 m² |
|
Powierzchnia garażu
|
35,52 m² |
|
Powierzchnia zabudowy
|
260,13 m² |
|
Powierzchnia podłóg
|
190,15 m² |
|
Kubatura
|
1 373,73 m³ |
|
Wysokość
|
7,49 m |
|
Minimalne wymiary działki
|
21,5 x 28,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 27 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 416 100,00 zł | |
| Roboty wykończeniowe | 260 200,00 zł | |
| Instalacje wewnętrzne | 133 600,00 zł | |
| Ogółem - całkowity koszt budowy | 875 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 598 200,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 120 000,00 zł | |
| Ogółem - całkowity koszt budowy | 773 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 618 400,00 zł | |
Wizualizacje
Dom w renklodach 7 (G2E) OZE

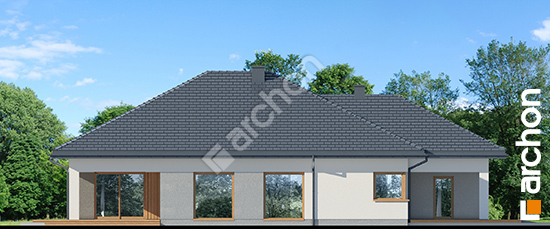

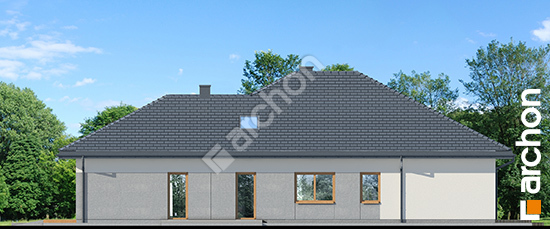

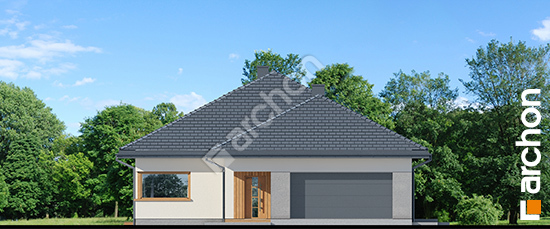

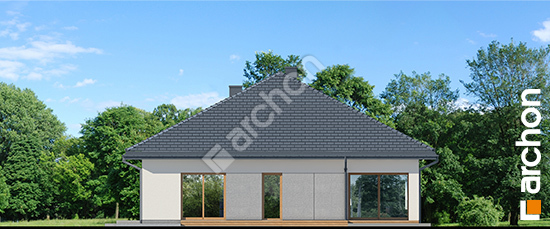

Elewacje
Dom w renklodach 7 (G2E) OZE
Wersje projektu
Dom w renklodach 7 (G2E) OZE
