Rzut parteru - Dom w kotewkach 6 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
116,04 m² |
118,68 m² |
| 1. |
Wiatrołap |
5,35 |
|
| 2. |
Hol |
1,81 |
|
| 3. |
Pokój |
11,99 |
|
| 4. |
Łazienka |
3,48 |
|
| 5. |
Pokój |
11,99 |
|
| 6. |
Salon + Jadalnia |
30,56 |
33,20 |
| 7. |
Hol |
2,30 |
|
| 8. |
Pokój |
13,05 |
|
| 9. |
Garderoba |
3,96 |
|
| 10. |
Pralnia |
4,94 |
|
| 11. |
Kotłownia |
7,19 |
|
| 12. |
Łazienka |
5,79 |
|
| 13. |
Spiżarnia |
1,59 |
|
| 14. |
Kuchnia |
12,04 |
|
Rzut poddasza - Dom w kotewkach 6 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
50,77 m² |
102,79 m² |
| 1. |
Antresola |
14,51 |
29,40 |
| 2. |
Strych ocieplony |
14,68 |
31,32 |
| 3. |
Strych ocieplony |
17,94 |
38,43 |
| 4. |
Schody |
3,64 |
|

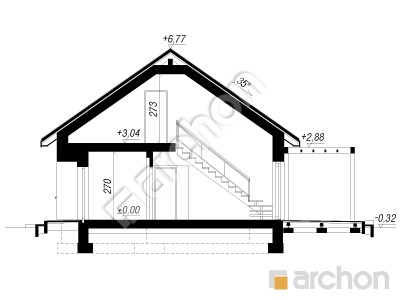

Przekrój

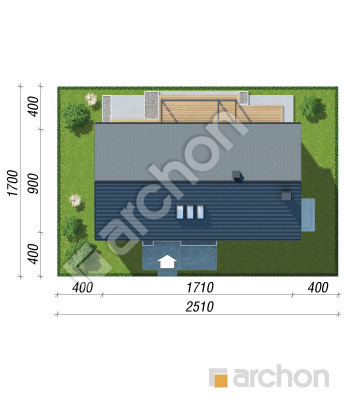

Sytuacja i obrys
Dom w kotewkach 6 (E)
(127.0 +7.19 +32.62m²)
Wymiary
|
Powierzchnia domu
|
127,00 m² |
|
Powierzchnia kotłowni
|
7,19 m² |
|
Powierzchnia strychu
|
32,62 m² |
|
Powierzchnia zabudowy
|
154,42 m² |
|
Powierzchnia podłóg
|
221,47 m² |
|
Kubatura
|
853,03 m³ |
|
Wysokość
|
7,12 m |
|
Minimalne wymiary działki
|
25,1 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
29 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blachodachówka
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 90 000,00 zł | |
| Ogółem - całkowity koszt budowy | 660 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 528 000,00 zł | |

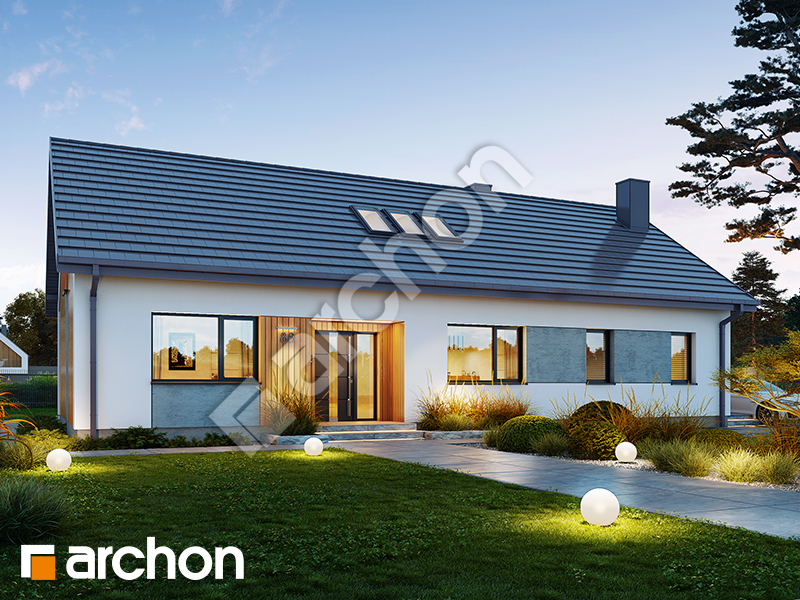

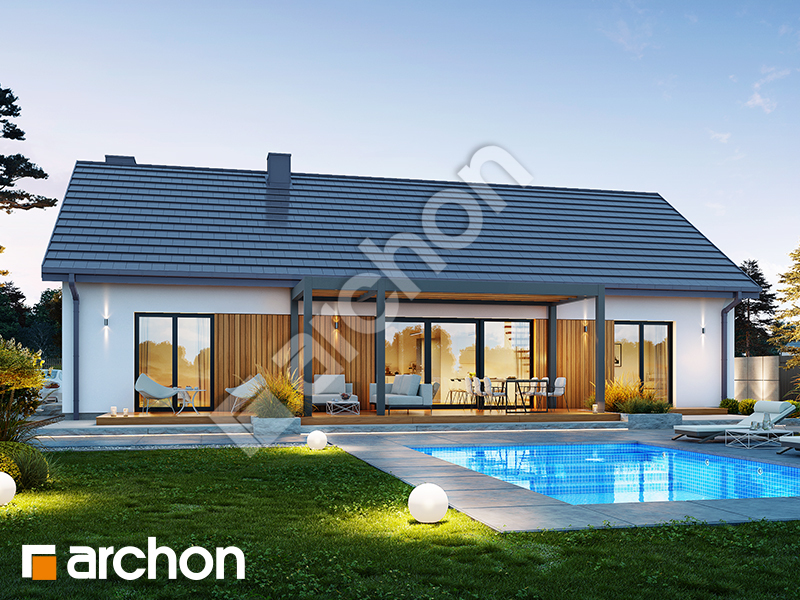

Wizualizacje
Dom w kotewkach 6 (E)

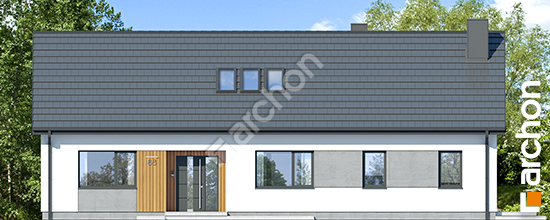

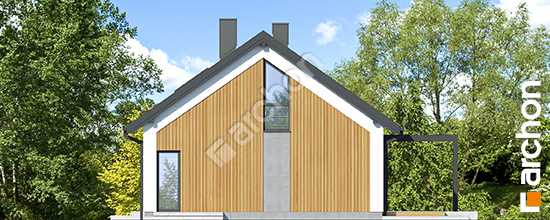

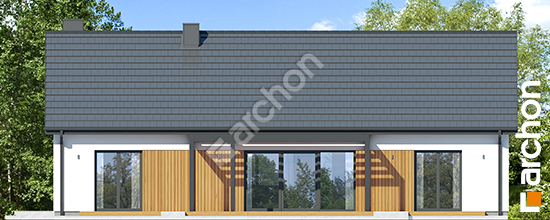

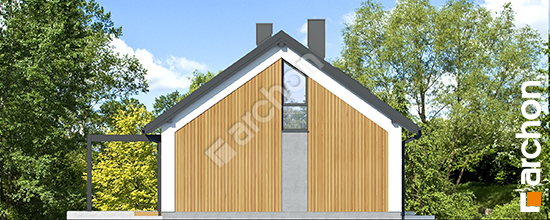

Elewacje
Dom w kotewkach 6 (E)
Wersje projektu
Dom w kotewkach 6 (E)
