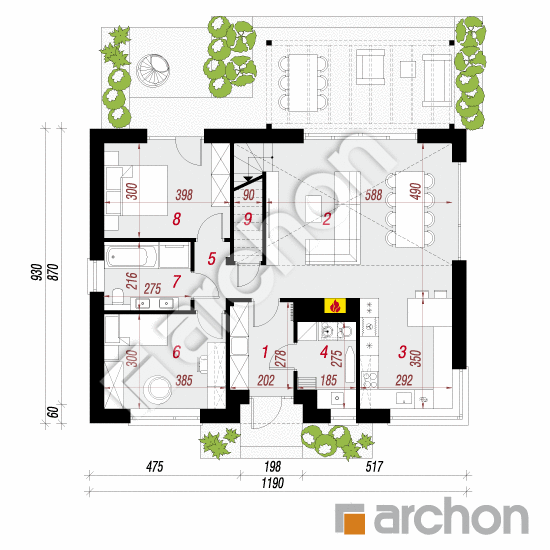

Rzut parteru - Dom w kotewkach 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
81,74 m² |
83,00 m² |
| 1. |
Wiatrołap |
5,41 |
|
| 2. |
Salon + Jadalnia |
30,05 |
|
| 3. |
Kuchnia |
10,02 |
|
| 4. |
|
4,53 |
|
| 5. |
Hol |
2,24 |
|
| 6. |
Pokój |
11,28 |
|
| 7. |
Łazienka |
5,70 |
|
| 8. |
Pokój |
11,66 |
|
| 9. |
Spiżarnia |
0,85 |
2,11 |

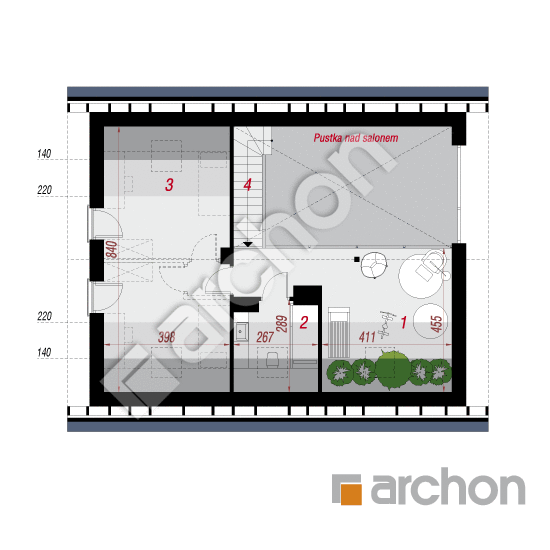

Rzut poddasza - Dom w kotewkach 3 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
42,81 m² |
65,66 m² |
| 1. |
Antresola |
15,88 |
22,14 |
| 2. |
Łazienka |
2,95 |
7,10 |
| 3. |
Strych ocieplony |
20,34 |
32,78 |
| 4. |
Schody |
3,64 |
|

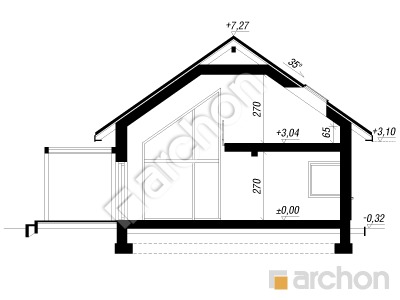

Przekrój

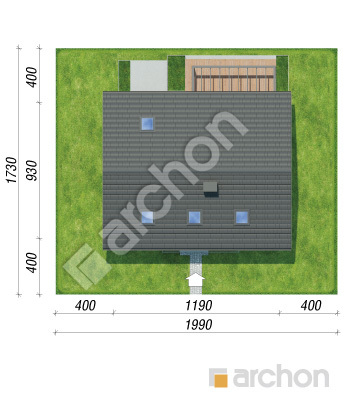

Sytuacja i obrys
Dom w kotewkach 3 (E)
(99.68 +4.53 +20.34m²)
Wymiary
|
Powierzchnia domu
|
99,68 m² |
|
Powierzchnia kotłowni
|
4,53 m² |
|
Powierzchnia strychu
|
20,34 m² |
|
Powierzchnia zabudowy
|
111,09 m² |
|
Powierzchnia podłóg
|
148,66 m² |
|
Kubatura
|
660,17 m³ |
|
Wysokość
|
7,59 m |
|
Minimalne wymiary działki
|
19,9 x 17,3 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
68 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 73 000,00 zł | |
| Ogółem - całkowity koszt budowy | 527 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 421 600,00 zł | |
Wizualizacje
Dom w kotewkach 3 (E)

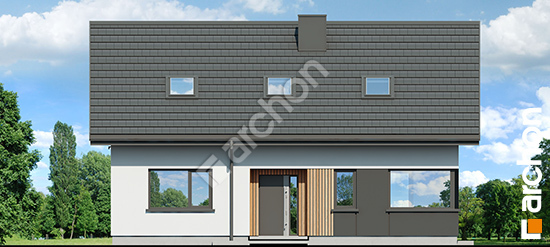

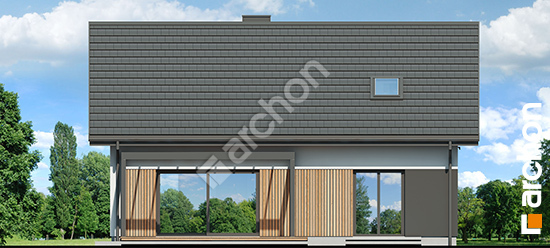

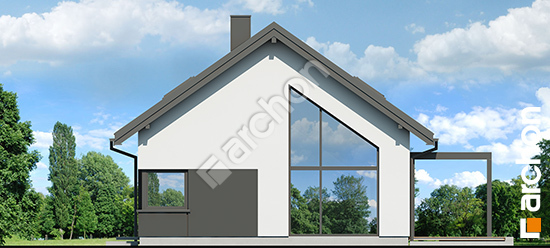

Elewacje
Dom w kotewkach 3 (E)
