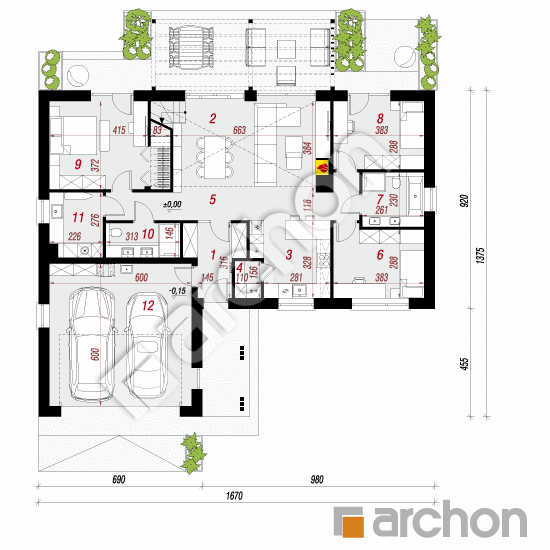

Rzut parteru - Dom w kotewkach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
144,73 m² |
145,53 m² |
| 1. |
Wiatrołap |
6,17 |
|
| 2. |
Salon + Jadalnia |
24,45 |
|
| 3. |
Kuchnia |
10,05 |
|
| 4. |
Spiżarnia |
1,61 |
|
| 5. |
Korytarz |
13,03 |
|
| 6. |
Pokój |
11,06 |
|
| 7. |
Łazienka |
5,81 |
|
| 8. |
Pokój |
10,76 |
|
| 9. |
Pokój |
16,06 |
16,86 |
| 10. |
Łazienka |
4,39 |
|
| 11. |
|
5,82 |
|
| 12. |
Garaż |
35,52 |
|

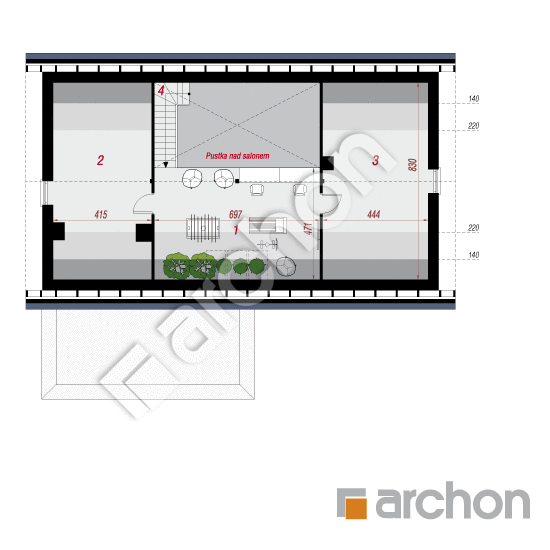

Rzut poddasza - Dom w kotewkach 4 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
71,89 m² |
105,41 m² |
| 1. |
Antresola |
22,74 |
32,50 |
| 2. |
Strych ocieplony |
21,70 |
33,06 |
| 3. |
Strych ocieplony |
23,66 |
36,06 |
| 4. |
Schody |
3,79 |
|

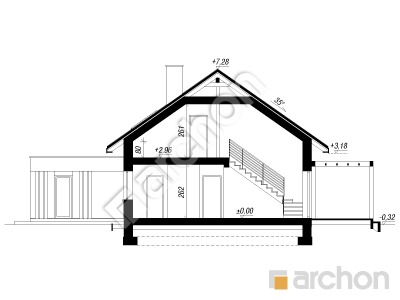

Przekrój

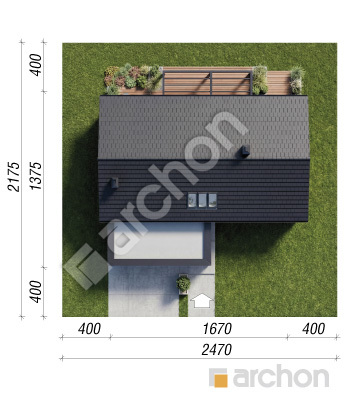

Sytuacja i obrys
Dom w kotewkach 4 (G2E)
(129.92 +5.82 +35.52 +45.36m²)
Wymiary
|
Powierzchnia domu
|
129,92 m² |
|
Powierzchnia kotłowni
|
5,82 m² |
|
Powierzchnia garażu
|
35,52 m² |
|
Powierzchnia strychu
|
45,36 m² |
|
Powierzchnia zabudowy
|
185,64 m² |
|
Powierzchnia podłóg
|
250,94 m² |
|
Kubatura
|
1 024,27 m³ |
|
Wysokość
|
7,60 m |
|
Minimalne wymiary działki
|
24,7 x 21,75 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
80 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 95 000,00 zł | |
| Ogółem - całkowity koszt budowy | 700 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 560 000,00 zł | |
Wizualizacje
Dom w kotewkach 4 (G2E)
Elewacje
Dom w kotewkach 4 (G2E)
