Rzut parteru - Dom w kotewkach (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
134,33 m² |
136,96 m² |
| 1. |
Wiatrołap |
5,37 |
|
| 2. |
Salon + Jadalnia |
30,57 |
33,20 |
| 3. |
Kuchnia |
11,45 |
|
| 4. |
Spiżarnia |
1,72 |
|
| 5. |
Łazienka |
5,85 |
|
| 6. |
Pralnia |
7,58 |
|
| 7. |
Hol |
2,14 |
|
| 8. |
Pokój |
12,42 |
|
| 9. |
Pokój |
11,04 |
|
| 10. |
Łazienka |
3,18 |
|
| 11. |
Pokój |
11,04 |
|
| 12. |
Hol |
1,70 |
|
| 13. |
Kotłownia |
7,65 |
|
| 14. |
Garaż |
22,62 |
|
Rzut poddasza - Dom w kotewkach (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
60,11 m² |
123,65 m² |
| 1. |
Antresola |
14,51 |
29,40 |
| 2. |
Strych ocieplony |
13,55 |
28,92 |
| 3. |
Strych ocieplony |
28,41 |
61,69 |
| 4. |
Schody |
3,64 |
|

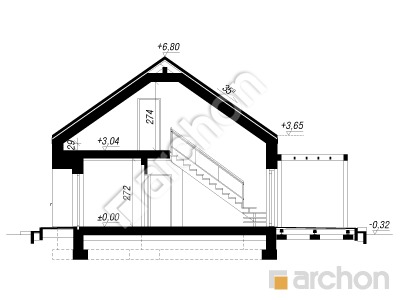

Przekrój

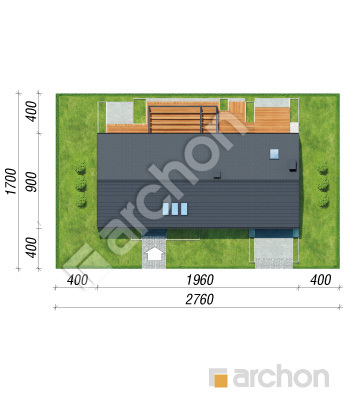

Sytuacja i obrys
Dom w kotewkach (GE)
(122.21 +7.65 +22.62 +41.96m²)
Wymiary
|
Powierzchnia domu
|
122,21 m² |
|
Powierzchnia kotłowni
|
7,65 m² |
|
Powierzchnia garażu
|
22,62 m² |
|
Powierzchnia strychu
|
41,96 m² |
|
Powierzchnia zabudowy
|
176,97 m² |
|
Powierzchnia podłóg
|
260,61 m² |
|
Kubatura
|
977,81 m³ |
|
Wysokość
|
7,12 m |
|
Minimalne wymiary działki
|
27,6 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
29 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 260 600,00 zł | |
| Roboty wykończeniowe | 301 700,00 zł | |
| Instalacje wewnętrzne | 92 200,00 zł | |
| Ogółem - całkowity koszt budowy | 707 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 467 660,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 105 000,00 zł | |
| Ogółem - całkowity koszt budowy | 828 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 662 400,00 zł | |

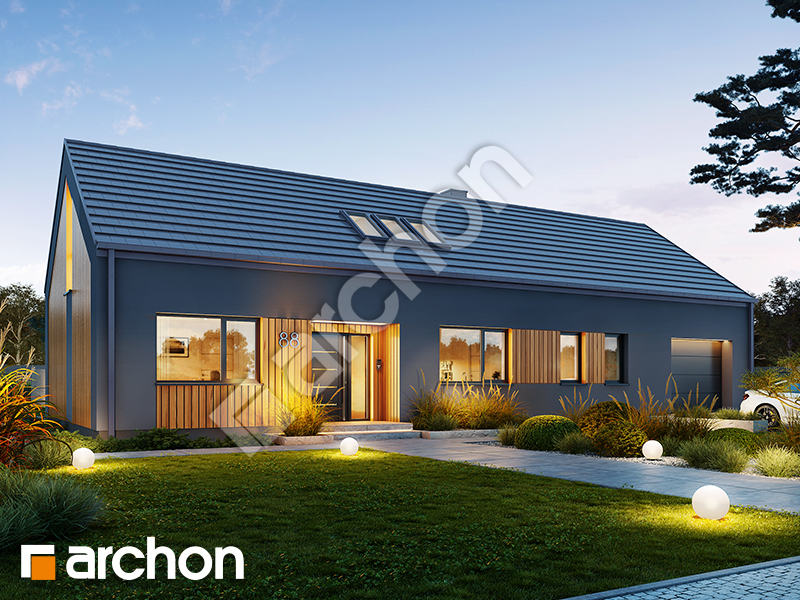

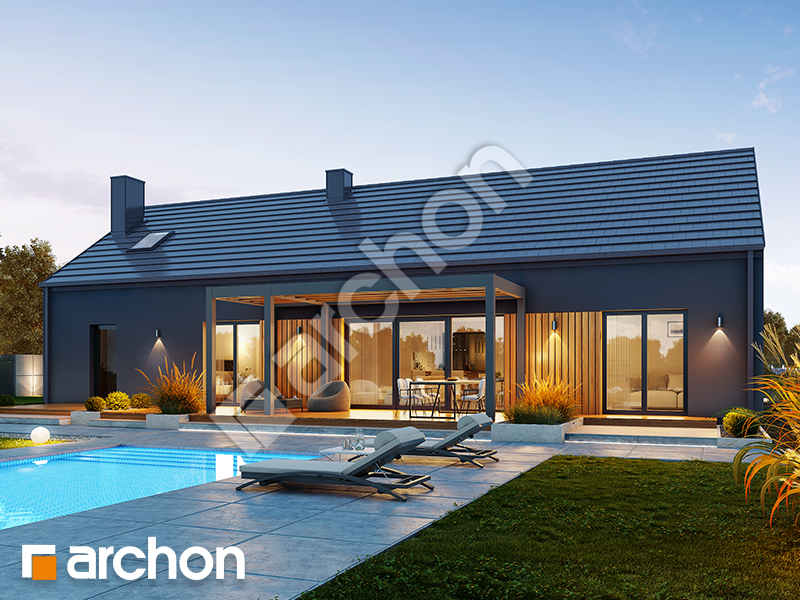

Wizualizacje
Dom w kotewkach (GE)

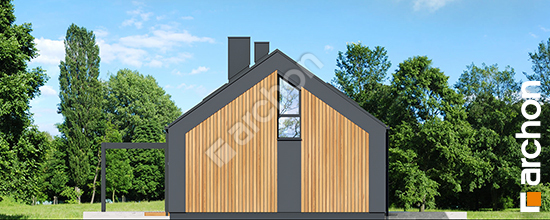

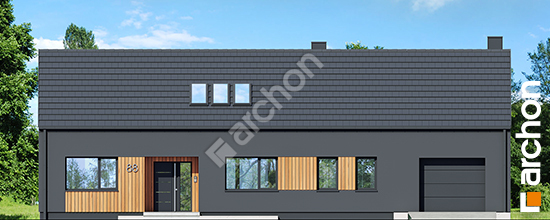

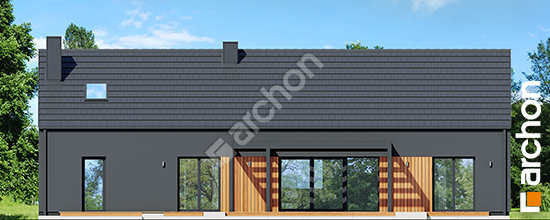

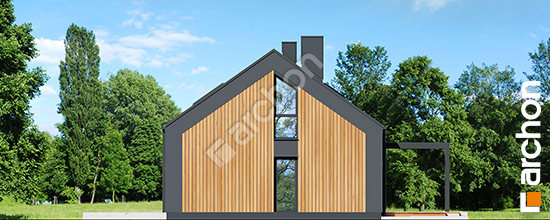

Elewacje
Dom w kotewkach (GE)
Wersje projektu
Dom w kotewkach (GE)
