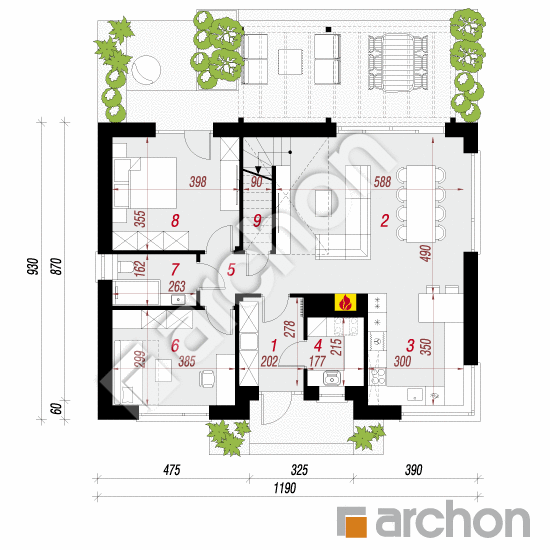

Rzut parteru - Dom w kotewkach 5 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
81,37 m² |
82,59 m² |
| 1. |
Wiatrołap |
5,41 |
|
| 2. |
Salon + Jadalnia |
29,92 |
|
| 3. |
Kuchnia |
10,36 |
|
| 4. |
Kotłownia |
3,65 |
|
| 5. |
Hol |
1,97 |
|
| 6. |
Pokój |
11,24 |
|
| 7. |
Łazienka |
4,09 |
|
| 8. |
Pokój |
13,81 |
|
| 9. |
Spiżarnia |
0,92 |
2,14 |

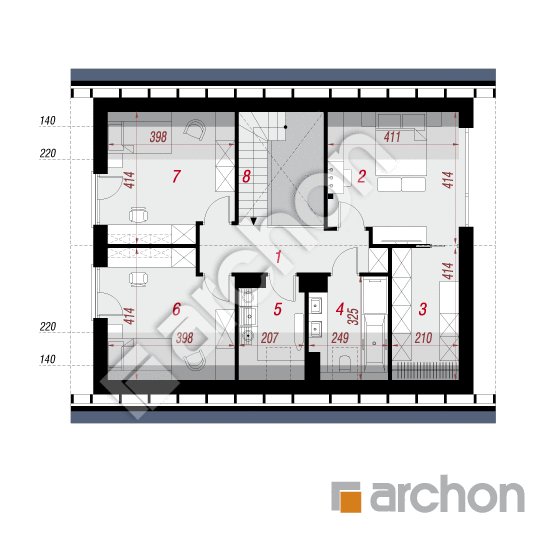

Rzut poddasza - Dom w kotewkach 5 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
62,12 m² |
79,49 m² |
| 1. |
Korytarz |
7,82 |
|
| 2. |
Pokój |
12,05 |
15,93 |
| 3. |
Garderoba |
6,48 |
8,45 |
| 4. |
Łazienka |
5,16 |
7,25 |
| 5. |
Pralnia |
4,19 |
6,12 |
| 6. |
Pokój |
11,32 |
15,07 |
| 7. |
Pokój |
11,54 |
15,29 |
| 8. |
Schody |
3,56 |
|

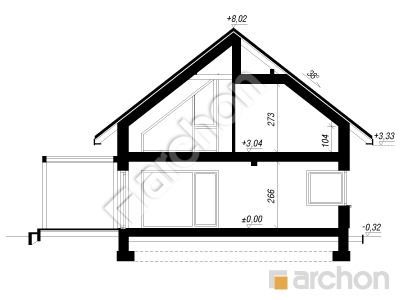

Przekrój

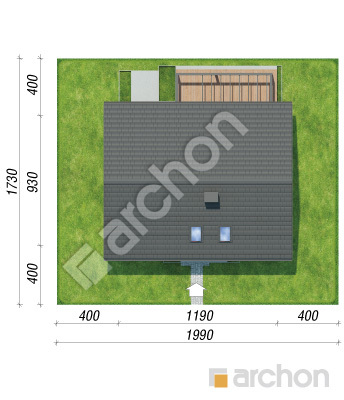

Sytuacja i obrys
Dom w kotewkach 5 (E)
(139.84 +3.65m²)
Wymiary
|
Powierzchnia domu
|
139,84 m² |
|
Powierzchnia kotłowni
|
3,65 m² |
|
Powierzchnia zabudowy
|
111,09 m² |
|
Powierzchnia podłóg
|
162,08 m² |
|
Kubatura
|
722,10 m³ |
|
Wysokość
|
8,34 m |
|
Minimalne wymiary działki
|
19,9 x 17,3 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
104 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 89 000,00 zł | |
| Ogółem - całkowity koszt budowy | 659 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 527 200,00 zł | |

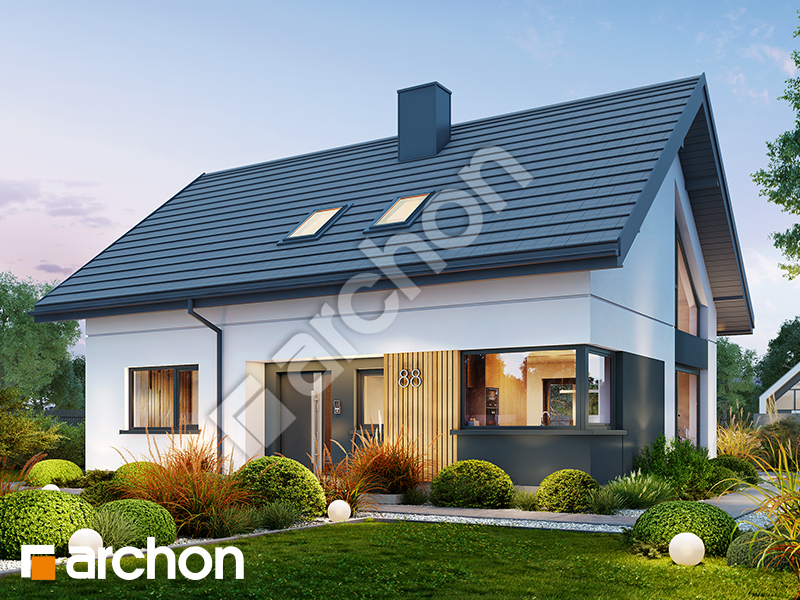

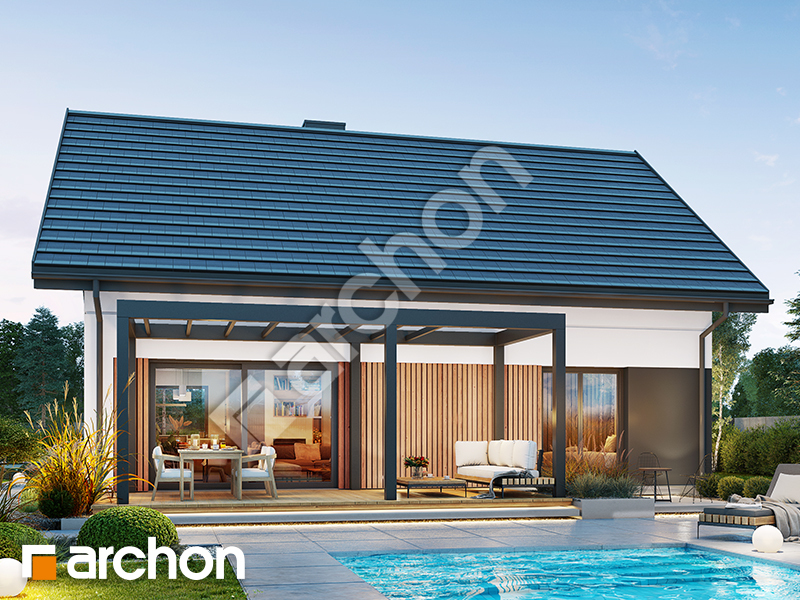

Wizualizacje
Dom w kotewkach 5 (E)

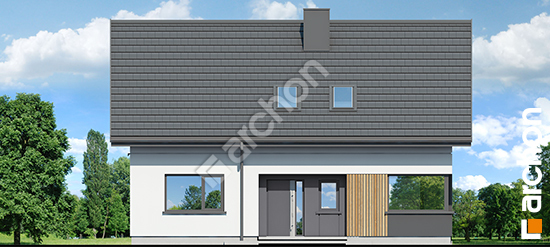

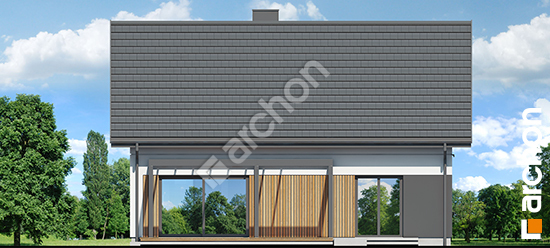

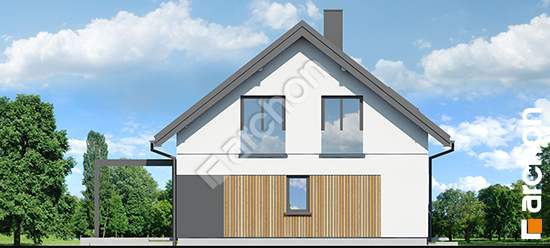

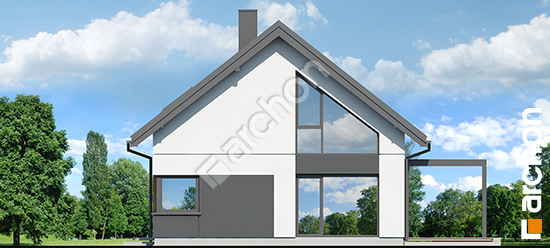

Elewacje
Dom w kotewkach 5 (E)

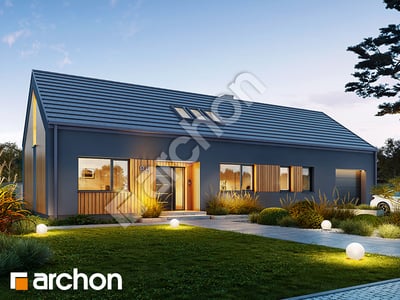

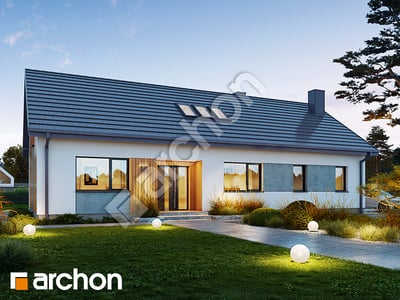

Wersje projektu
Dom w kotewkach 5 (E)
