Rzut parteru - Dom pod miłorzębem 19 (GR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
128,92 m² |
129,96 m² |
| 1. |
Wiatrołap |
5,96 |
|
| 2. |
Hol |
7,59 |
|
| 3. |
Łazienka |
2,32 |
2,84 |
| 4. |
Salon + Jadalnia |
24,80 |
|
| 5. |
Kuchnia |
6,49 |
|
| 6. |
Garaż |
17,30 |
|
| 7. |
Wiatrołap |
5,96 |
|
| 8. |
Hol |
7,59 |
|
| 9. |
Łazienka |
2,32 |
2,84 |
| 10. |
Salon + Jadalnia |
24,80 |
|
| 11. |
Kuchnia |
6,49 |
|
| 12. |
Garaż |
17,30 |
|
Rzut poddasza - Dom pod miłorzębem 19 (GR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
130,36 m² |
138,84 m² |
| 1. |
Schody |
4,54 |
|
| 2. |
Hol |
5,96 |
|
| 3. |
Pokój |
9,96 |
11,03 |
| 4. |
Pokój |
14,73 |
15,78 |
| 5. |
Łazienka |
7,37 |
|
| 6. |
Pokój |
13,63 |
14,68 |
| 7. |
Pokój |
8,99 |
10,06 |
| 8. |
Schody |
4,54 |
|
| 9. |
Hol |
5,96 |
|
| 10. |
Pokój |
9,96 |
11,03 |
| 11. |
Pokój |
14,73 |
15,78 |
| 12. |
Łazienka |
7,37 |
|
| 13. |
Pokój |
13,63 |
14,68 |
| 14. |
Pokój |
8,99 |
10,06 |
Przekrój
Sytuacja i obrys
Dom pod miłorzębem 19 (GR2A)
(224.68 +34.6m²)
Wymiary
|
Powierzchnia domu
|
224,68 m² |
|
Powierzchnia garażu
|
34,60 m² |
|
Powierzchnia zabudowy
|
177,25 m² |
|
Powierzchnia podłóg
|
268,80 m² |
|
Kubatura
|
1 307,23 m³ |
|
Wysokość
|
9,28 m |
|
Minimalne wymiary działki
|
21,97 x 20,65 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 416 800,00 zł | |
| Roboty wykończeniowe | 369 500,00 zł | |
| Instalacje wewnętrzne | 104 400,00 zł | |
| Ogółem - całkowity koszt budowy | 974 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 642 860,00 zł | |

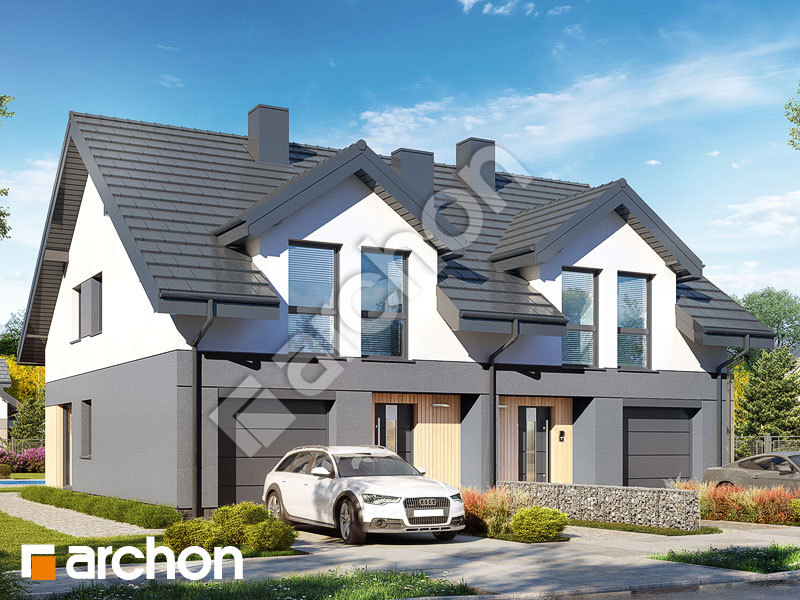

Wizualizacje
Dom pod miłorzębem 19 (GR2A)

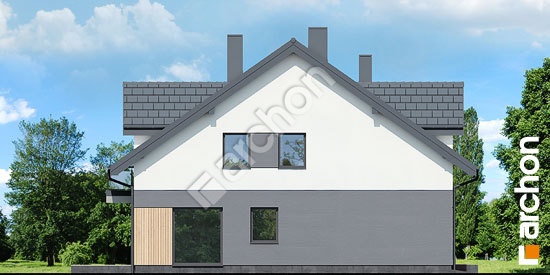

Elewacje
Dom pod miłorzębem 19 (GR2A)
Wersje projektu
Dom pod miłorzębem 19 (GR2A)
