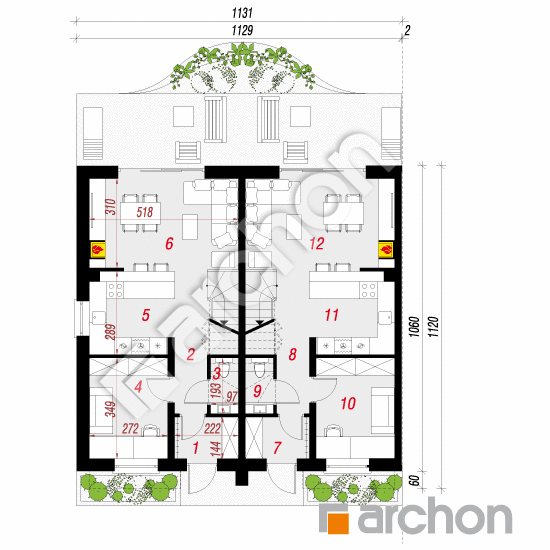

Rzut parteru - Dom pod miłorzębem 10 (R2B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
87,48 m² |
91,86 m² |
| 1. |
Wiatrołap |
3,05 |
|
| 2. |
Hol |
5,71 |
7,42 |
| 3. |
Toaleta |
1,28 |
1,76 |
| 4. |
Pokój |
9,25 |
|
| 5. |
Kuchnia |
8,17 |
|
| 6. |
Salon |
16,28 |
|
| 7. |
Wiatrołap |
3,05 |
|
| 8. |
Hol |
5,71 |
7,42 |
| 9. |
Toaleta |
1,28 |
1,76 |
| 10. |
Pokój |
9,25 |
|
| 11. |
Kuchnia |
8,17 |
|
| 12. |
Salon |
16,28 |
|

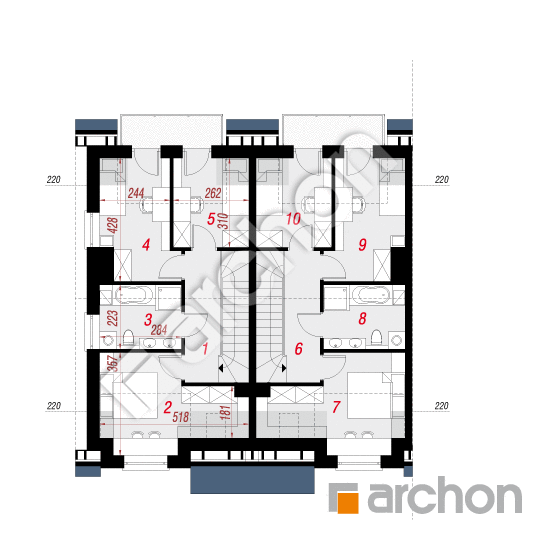

Rzut poddasza - Dom pod miłorzębem 10 (R2B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
90,48 m² |
95,00 m² |
| 1. |
Hol i schody |
10,02 |
|
| 2. |
Pokój |
12,15 |
13,47 |
| 3. |
Łazienka |
6,13 |
|
| 4. |
Pokój |
9,55 |
9,99 |
| 5. |
Pokój |
7,39 |
7,89 |
| 6. |
Hol i schody |
10,02 |
|
| 7. |
Pokój |
12,15 |
13,47 |
| 8. |
Łazienka |
6,13 |
|
| 9. |
Pokój |
9,55 |
9,99 |
| 10. |
Pokój |
7,39 |
7,89 |
Przekrój

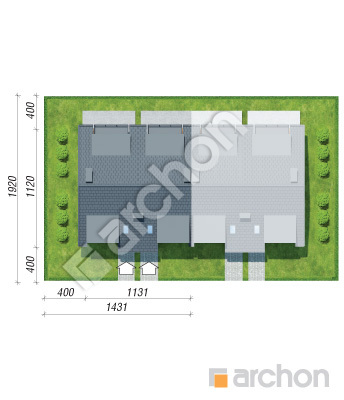

Sytuacja i obrys
Dom pod miłorzębem 10 (R2B)
(177.96m²)
Wymiary
|
Powierzchnia domu
|
177,96 m² |
|
Powierzchnia zabudowy
|
124,22 m² |
|
Powierzchnia podłóg
|
186,86 m² |
|
Kubatura
|
874,74 m³ |
|
Wysokość
|
8,69 m |
|
Minimalne wymiary działki
|
15,31 x 18,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
154 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , translation missing: pl.i 2 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 290 700,00 zł | |
| Roboty wykończeniowe | 247 000,00 zł | |
| Instalacje wewnętrzne | 70 300,00 zł | |
| Ogółem - całkowity koszt budowy | 656 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 465 260,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 59 600,00 zł | |
| Ogółem - całkowity koszt budowy | 485 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 388 240,00 zł | |

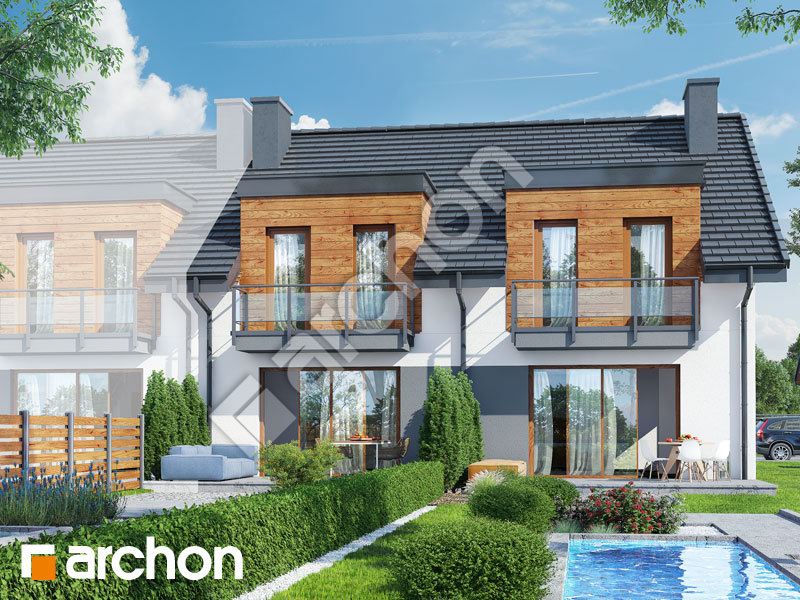

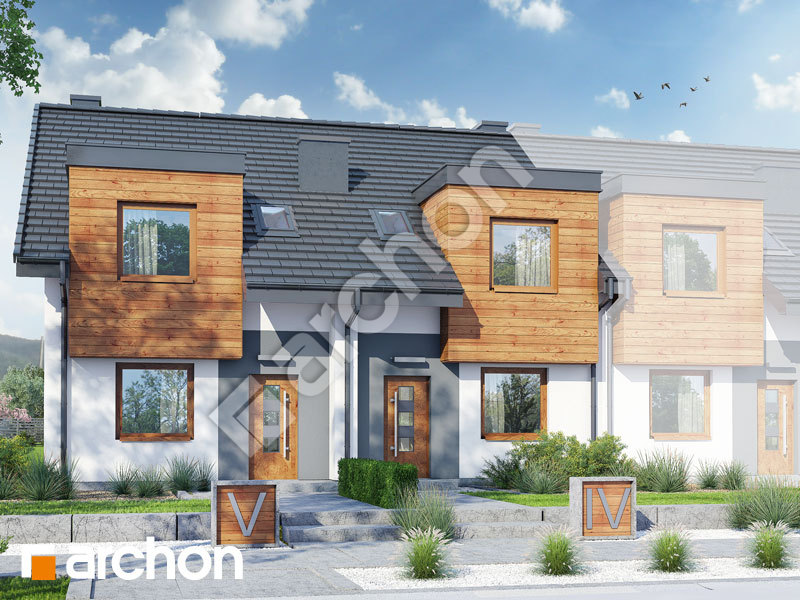

Wizualizacje
Dom pod miłorzębem 10 (R2B)

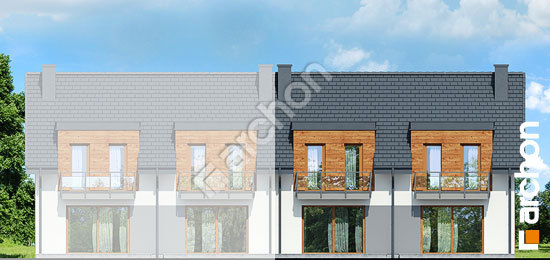

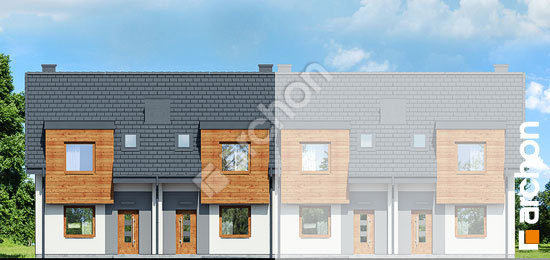

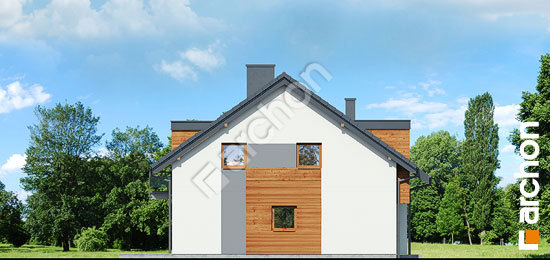

Elewacje
Dom pod miłorzębem 10 (R2B)
Wersje projektu
Dom pod miłorzębem 10 (R2B)
