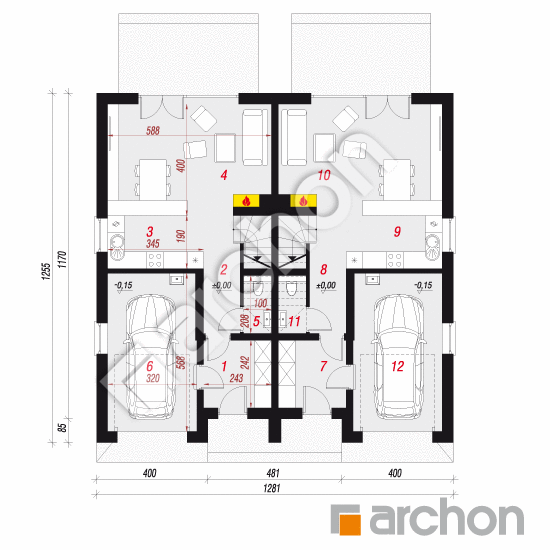

Rzut parteru - Dom pod miłorzębem 7 (GR2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
118,00 m² |
119,12 m² |
| 1. |
Wiatrołap |
5,69 |
|
| 2. |
Korytarz |
5,13 |
|
| 3. |
Kuchnia |
8,04 |
|
| 4. |
Salon + Jadalnia |
21,13 |
|
| 5. |
Toaleta |
1,31 |
1,87 |
| 6. |
Garaż |
17,70 |
|
| 7. |
Wiatrołap |
5,69 |
|
| 8. |
Korytarz |
5,13 |
|
| 9. |
Kuchnia |
8,04 |
|
| 10. |
Salon + Jadalnia |
21,13 |
|
| 11. |
Toaleta |
1,31 |
1,87 |
| 12. |
Garaż |
17,70 |
|

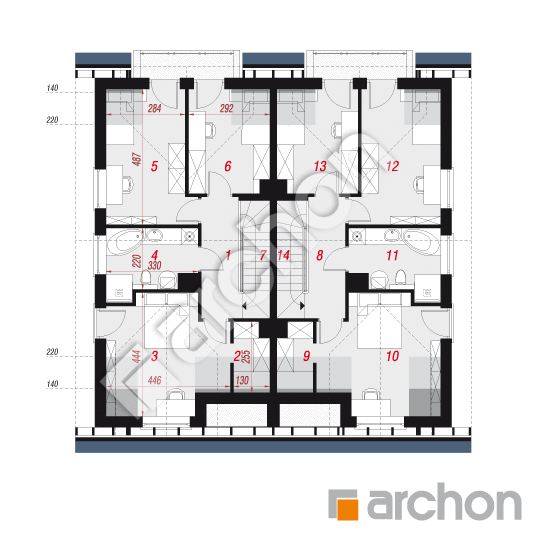

Rzut poddasza - Dom pod miłorzębem 7 (GR2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
112,28 m² |
122,82 m² |
| 1. |
Korytarz |
5,82 |
|
| 2. |
Garderoba |
2,07 |
2,94 |
| 3. |
Pokój |
14,09 |
16,66 |
| 4. |
Łazienka |
7,06 |
|
| 5. |
Pokój |
13,08 |
13,97 |
| 6. |
Pokój |
9,56 |
10,50 |
| 7. |
Schody |
4,46 |
|
| 8. |
Korytarz |
5,82 |
|
| 9. |
Garderoba |
2,07 |
2,94 |
| 10. |
Pokój |
14,09 |
16,66 |
| 11. |
Łazienka |
7,06 |
|
| 12. |
Pokój |
13,08 |
13,97 |
| 13. |
Pokój |
9,56 |
10,50 |
| 14. |
Schody |
4,46 |
|
Przekrój

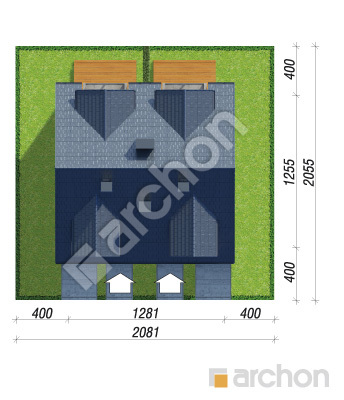

Sytuacja i obrys
Dom pod miłorzębem 7 (GR2) ver.2
(194.88 +35.4m²)
Wymiary
|
Powierzchnia domu
|
194,88 m² |
|
Powierzchnia garażu
|
35,40 m² |
|
Powierzchnia zabudowy
|
157,20 m² |
|
Powierzchnia podłóg
|
241,94 m² |
|
Kubatura
|
1 131,34 m³ |
|
Wysokość
|
8,98 m |
|
Minimalne wymiary działki
|
20,81 x 20,55 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 96 000,00 zł | |
| Ogółem - całkowity koszt budowy | 898 000,00 zł | |
Całkowity koszt budowy systemem gospodarczym | 718 400,00 zł | |
Wizualizacje
Dom pod miłorzębem 7 (GR2) ver.2

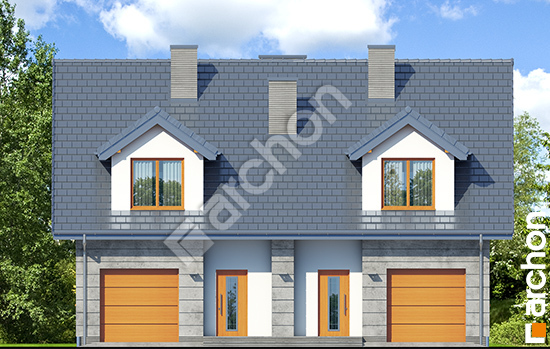

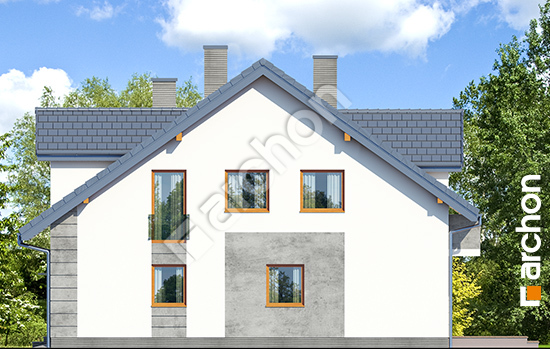

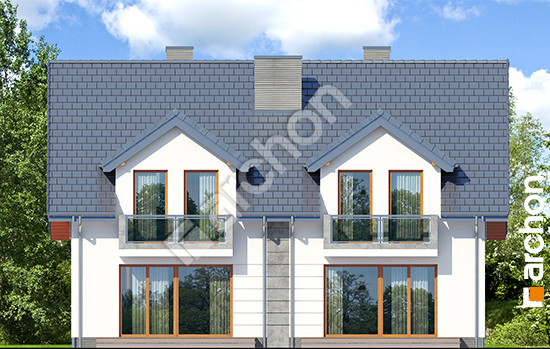

Elewacje
Dom pod miłorzębem 7 (GR2) ver.2
Wersje projektu
Dom pod miłorzębem 7 (GR2) ver.2
