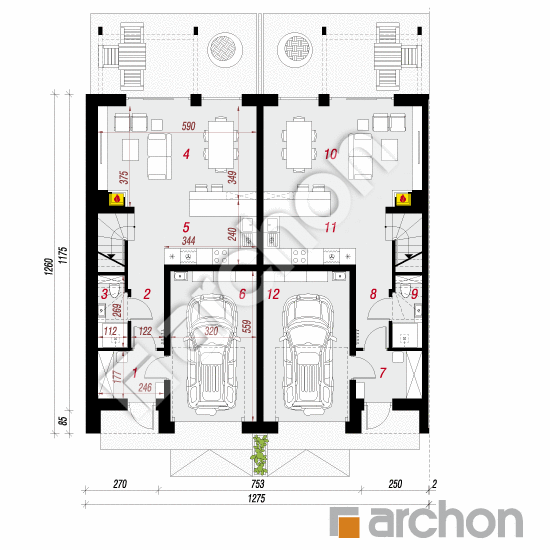

Rzut parteru - Dom pod miłorzębem 12 (GR2BA) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
118,02 m² |
119,30 m² |
| 1. |
Wiatrołap |
4,19 |
|
| 2. |
Korytarz |
6,02 |
|
| 3. |
Łazienka |
2,15 |
2,79 |
| 4. |
Salon |
21,44 |
|
| 5. |
Kuchnia |
7,67 |
|
| 6. |
Garaż |
17,54 |
|
| 7. |
Wiatrołap |
4,19 |
|
| 8. |
Korytarz |
6,02 |
|
| 9. |
Łazienka |
2,15 |
2,79 |
| 10. |
Salon |
21,44 |
|
| 11. |
Kuchnia |
7,67 |
|
| 12. |
Garaż |
17,54 |
|

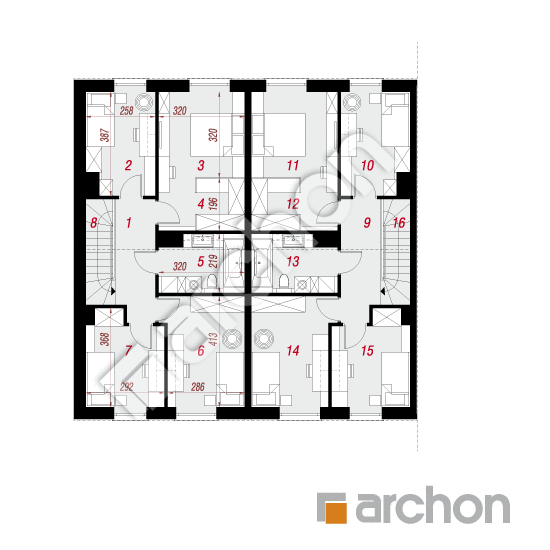

Rzut poddasza - Dom pod miłorzębem 12 (GR2BA) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
127,64 m² |
0,00 m² |
| 1. |
Korytarz |
6,65 |
|
| 2. |
Pokój |
9,29 |
|
| 3. |
Pokój |
12,65 |
|
| 4. |
Garderoba |
3,53 |
|
| 5. |
Łazienka |
6,33 |
|
| 6. |
Pokój |
11,86 |
|
| 7. |
Pokój |
9,25 |
|
| 8. |
Schody |
4,26 |
|
| 9. |
Korytarz |
6,65 |
|
| 10. |
Pokój |
9,29 |
|
| 11. |
Pokój |
12,65 |
|
| 12. |
Garderoba |
3,53 |
|
| 13. |
Łazienka |
6,33 |
|
| 14. |
Pokój |
11,86 |
|
| 15. |
Pokój |
9,25 |
|
| 16. |
Schody |
4,26 |
|

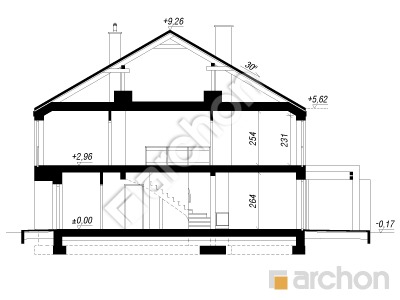

Przekrój

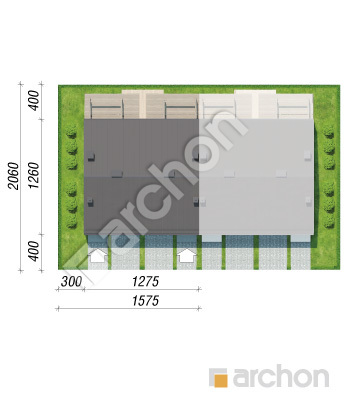

Sytuacja i obrys
Dom pod miłorzębem 12 (GR2BA) ver.2
(210.58 +35.08m²)
Wymiary
|
Powierzchnia domu
|
210,58 m² |
|
Powierzchnia garażu
|
35,08 m² |
|
Powierzchnia zabudowy
|
161,03 m² |
|
Powierzchnia podłóg
|
246,94 m² |
|
Kubatura
|
1 222,58 m³ |
|
Wysokość
|
9,43 m |
|
Minimalne wymiary działki
|
15,75 x 20,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
231 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 95 000,00 zł | |
| Ogółem - całkowity koszt budowy | 873 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 698 400,00 zł | |

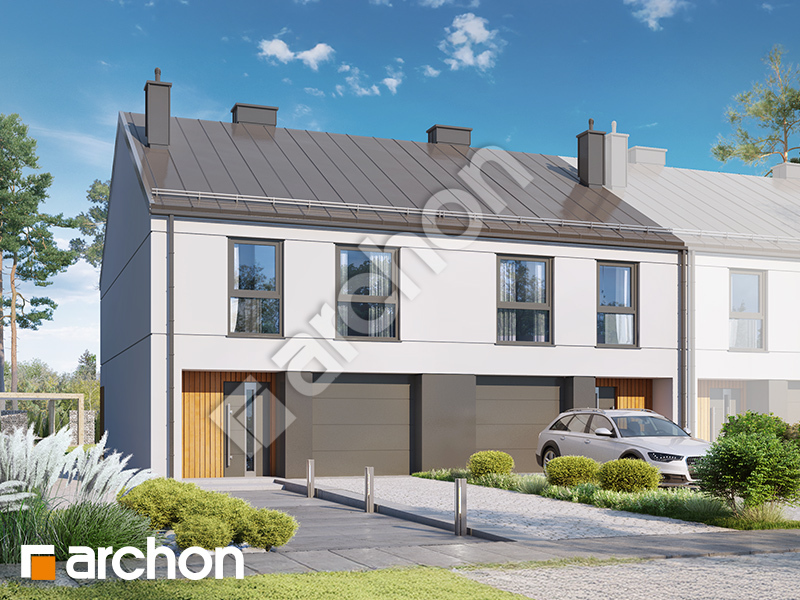

Wizualizacje
Dom pod miłorzębem 12 (GR2BA) ver.2

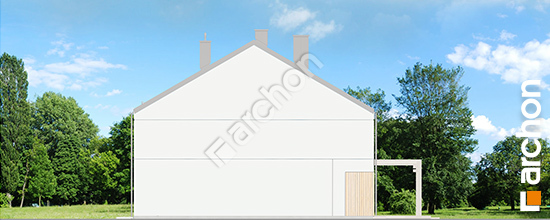

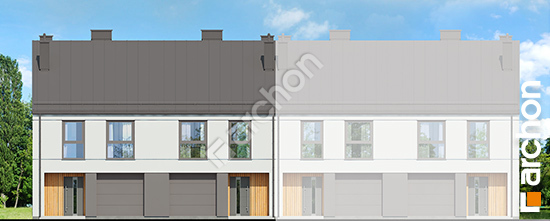

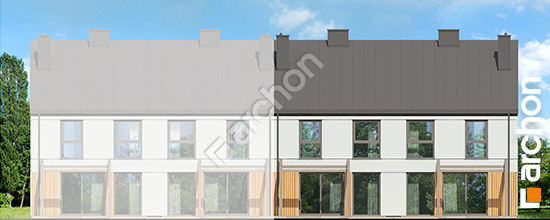

Elewacje
Dom pod miłorzębem 12 (GR2BA) ver.2
