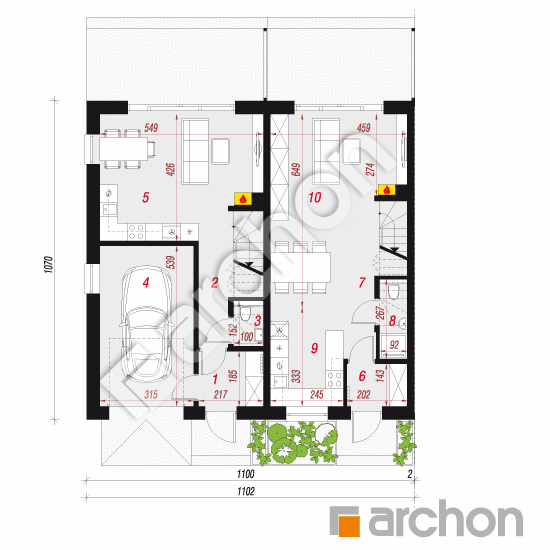

Rzut parteru - Dom w riveach 17 (GR2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
87,02 m² |
90,96 m² |
| 1. |
Wiatrołap |
3,83 |
|
| 2. |
Hol |
4,94 |
6,61 |
| 3. |
Toaleta |
0,99 |
1,42 |
| 4. |
Garaż |
16,73 |
|
| 5. |
Salon z aneksem kuchennym |
20,57 |
|
| 6. |
Wiatrołap |
2,75 |
|
| 7. |
Hol |
5,19 |
6,57 |
| 8. |
Łazienka |
1,85 |
2,31 |
| 9. |
Kuchnia |
8,22 |
|
| 10. |
Salon + Jadalnia |
21,95 |
|

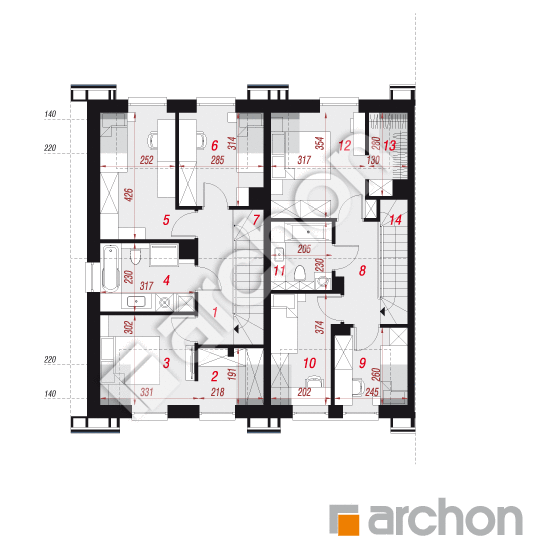

Rzut poddasza - Dom w riveach 17 (GR2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
84,86 m² |
90,30 m² |
| 1. |
Korytarz |
5,30 |
|
| 2. |
Garderoba |
3,28 |
3,97 |
| 3. |
Pokój |
8,68 |
9,45 |
| 4. |
Łazienka |
6,79 |
|
| 5. |
Pokój |
10,42 |
11,09 |
| 6. |
Pokój |
7,71 |
8,40 |
| 7. |
Schody |
4,40 |
|
| 8. |
Korytarz |
4,57 |
|
| 9. |
Pokój |
5,33 |
6,03 |
| 10. |
Pokój |
7,10 |
7,60 |
| 11. |
Łazienka |
4,52 |
|
| 12. |
Pokój |
10,55 |
11,26 |
| 13. |
Garderoba |
2,48 |
3,19 |
| 14. |
Schody |
3,73 |
|

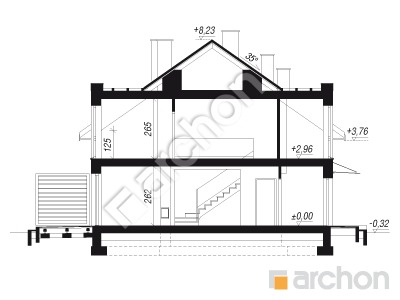

Przekrój

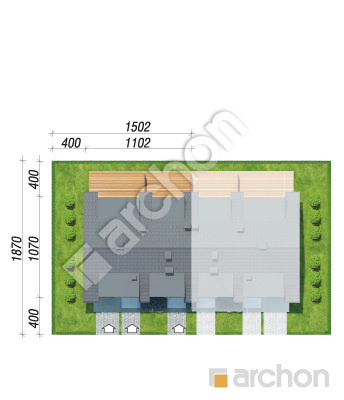

Sytuacja i obrys
Dom w riveach 17 (GR2B) ver.2
(155.15 +16.73m²)
Wymiary
|
Powierzchnia domu
|
155,15 m² |
|
Powierzchnia garażu
|
16,73 m² |
|
Powierzchnia zabudowy
|
118,24 m² |
|
Powierzchnia podłóg
|
181,26 m² |
|
Kubatura
|
831,07 m³ |
|
Wysokość
|
8,55 m |
|
Minimalne wymiary działki
|
15,02 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 73 000,00 zł | |
| Ogółem - całkowity koszt budowy | 666 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 532 800,00 zł | |
Wizualizacje
Dom w riveach 17 (GR2B) ver.2

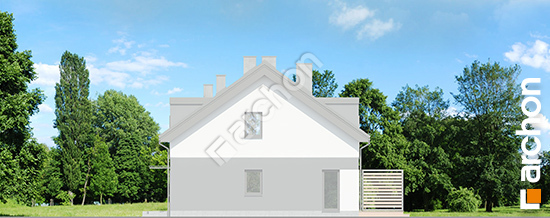

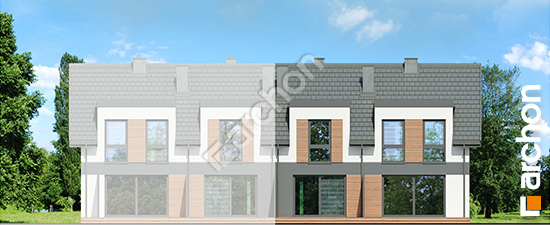

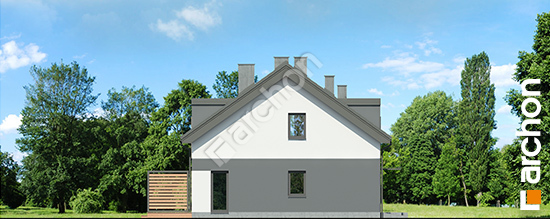

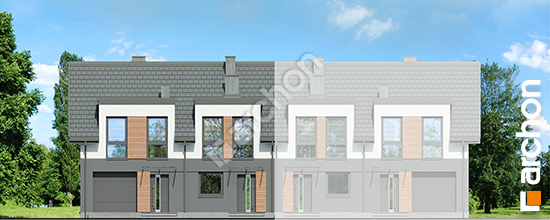

Elewacje
Dom w riveach 17 (GR2B) ver.2
Wersje projektu
Dom w riveach 17 (GR2B) ver.2
