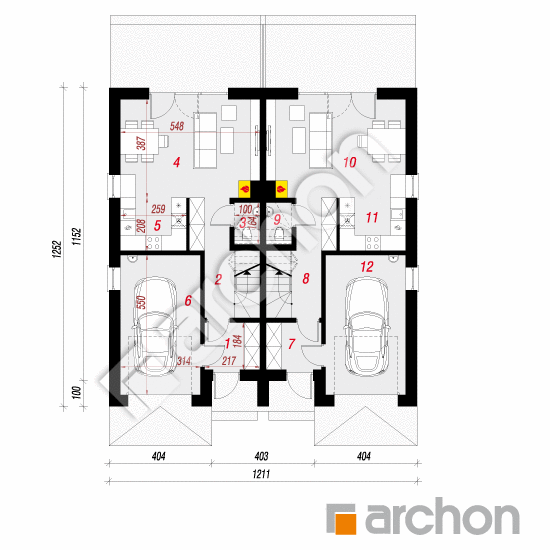

Rzut parteru - Dom w riveach 5 (GR2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
107,84 m² |
111,90 m² |
| 1. |
Wiatrołap |
3,83 |
|
| 2. |
Hol |
6,23 |
7,77 |
| 3. |
Toaleta |
1,05 |
1,54 |
| 4. |
Salon + Jadalnia |
20,58 |
|
| 5. |
Kuchnia |
5,30 |
|
| 6. |
Garaż |
16,93 |
|
| 7. |
Wiatrołap |
3,83 |
|
| 8. |
Hol |
6,23 |
7,77 |
| 9. |
Toaleta |
1,05 |
1,54 |
| 10. |
Salon + Jadalnia |
20,58 |
|
| 11. |
Kuchnia |
5,30 |
|
| 12. |
Garaż |
16,93 |
|

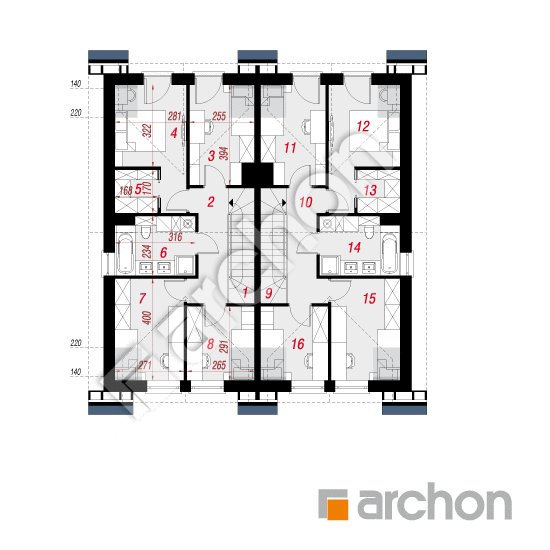

Rzut poddasza - Dom w riveach 5 (GR2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
110,48 m² |
116,04 m² |
| 1. |
Korytarz |
6,05 |
|
| 2. |
Pokój |
8,64 |
9,34 |
| 3. |
Pokój |
9,95 |
10,57 |
| 4. |
Garderoba |
2,72 |
|
| 5. |
Łazienka |
6,88 |
|
| 6. |
Pokój |
9,82 |
10,57 |
| 7. |
Pokój |
6,78 |
7,49 |
| 8. |
Schody |
4,40 |
|
| 9. |
Korytarz |
6,05 |
|
| 10. |
Pokój |
8,64 |
9,34 |
| 11. |
Pokój |
9,95 |
10,57 |
| 12. |
Garderoba |
2,72 |
|
| 13. |
Łazienka |
6,88 |
|
| 14. |
Pokój |
9,82 |
10,57 |
| 15. |
Pokój |
6,78 |
7,49 |
| 16. |
Schody |
4,40 |
|

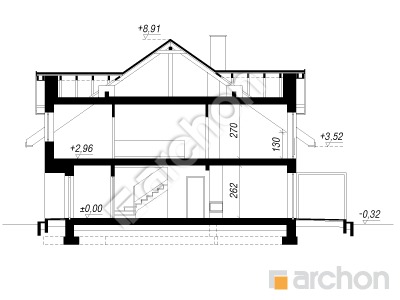

Przekrój

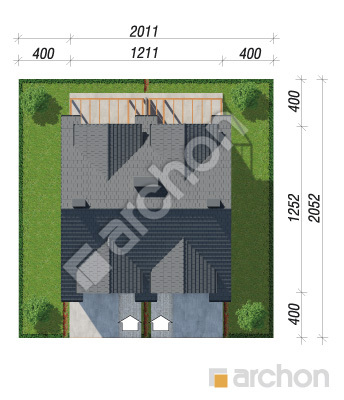

Sytuacja i obrys
Dom w riveach 5 (GR2) ver.2
(184.46 +33.86m²)
Wymiary
|
Powierzchnia domu
|
184,46 m² |
|
Powierzchnia garażu
|
33,86 m² |
|
Powierzchnia zabudowy
|
152,11 m² |
|
Powierzchnia podłóg
|
227,94 m² |
|
Kubatura
|
1 127,27 m³ |
|
Wysokość
|
9,28 m |
|
Minimalne wymiary działki
|
20,11 x 20,52 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 383 500,00 zł | |
| Roboty wykończeniowe | 356 600,00 zł | |
| Instalacje wewnętrzne | 96 400,00 zł | |
| Ogółem - całkowity koszt budowy | 900 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 590 180,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 95 000,00 zł | |
| Ogółem - całkowity koszt budowy | 870 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 696 000,00 zł | |
Wizualizacje
Dom w riveach 5 (GR2) ver.2
Elewacje
Dom w riveach 5 (GR2) ver.2
Wersje projektu
Dom w riveach 5 (GR2) ver.2
