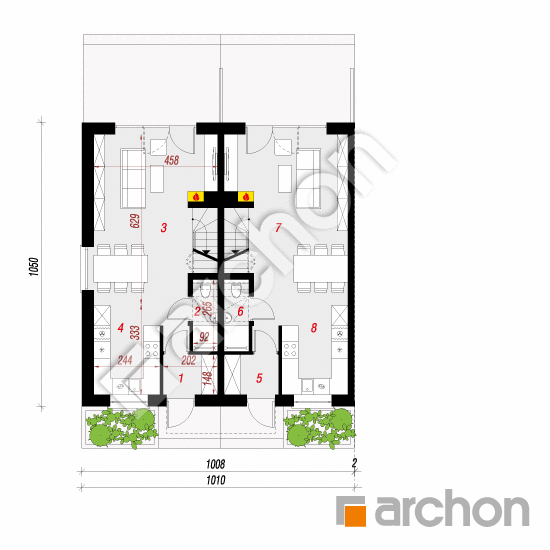

Rzut parteru - Dom w riveach 4 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
77,76 m² |
82,02 m² |
| 1. |
Wiatrołap |
2,85 |
|
| 2. |
Łazienka |
1,90 |
2,30 |
| 3. |
Salon + Jadalnia |
26,06 |
27,79 |
| 4. |
Kuchnia |
8,07 |
|
| 5. |
Wiatrołap |
2,85 |
|
| 6. |
Łazienka |
1,90 |
2,30 |
| 7. |
Salon + Jadalnia |
26,06 |
27,79 |
| 8. |
Kuchnia |
8,07 |
|

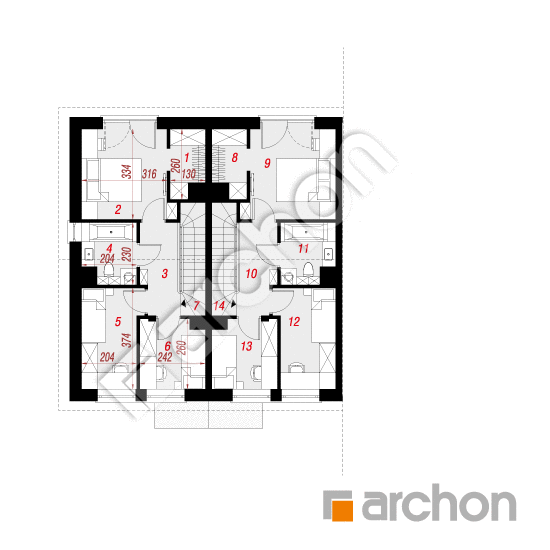

Rzut poddasza - Dom w riveach 4 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
79,08 m² |
0,00 m² |
| 1. |
Garderoba |
2,83 |
|
| 2. |
Pokój |
10,64 |
|
| 3. |
Hol |
4,74 |
|
| 4. |
Łazienka |
4,13 |
|
| 5. |
Pokój |
7,68 |
|
| 6. |
Pokój |
5,83 |
|
| 7. |
Schody |
3,69 |
|
| 8. |
Garderoba |
2,83 |
|
| 9. |
Pokój |
10,64 |
|
| 10. |
Hol |
4,74 |
|
| 11. |
Łazienka |
4,13 |
|
| 12. |
Pokój |
7,68 |
|
| 13. |
Pokój |
5,83 |
|
| 14. |
Schody |
3,69 |
|
Przekrój

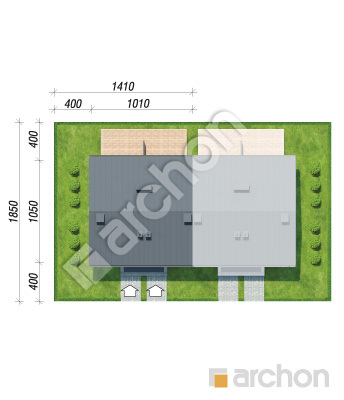

Sytuacja i obrys
Dom w riveach 4 (R2B) ver.2
(156.84m²)
Wymiary
|
Powierzchnia domu
|
156,84 m² |
|
Powierzchnia zabudowy
|
106,36 m² |
|
Powierzchnia podłóg
|
161,10 m² |
|
Kubatura
|
788,09 m³ |
|
Wysokość
|
8,94 m |
|
Minimalne wymiary działki
|
14,1 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
233 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 318 800,00 zł | |
| Roboty wykończeniowe | 240 900,00 zł | |
| Instalacje wewnętrzne | 73 200,00 zł | |
| Ogółem - całkowity koszt budowy | 683 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 449 840,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 70 000,00 zł | |
| Ogółem - całkowity koszt budowy | 643 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 514 400,00 zł | |

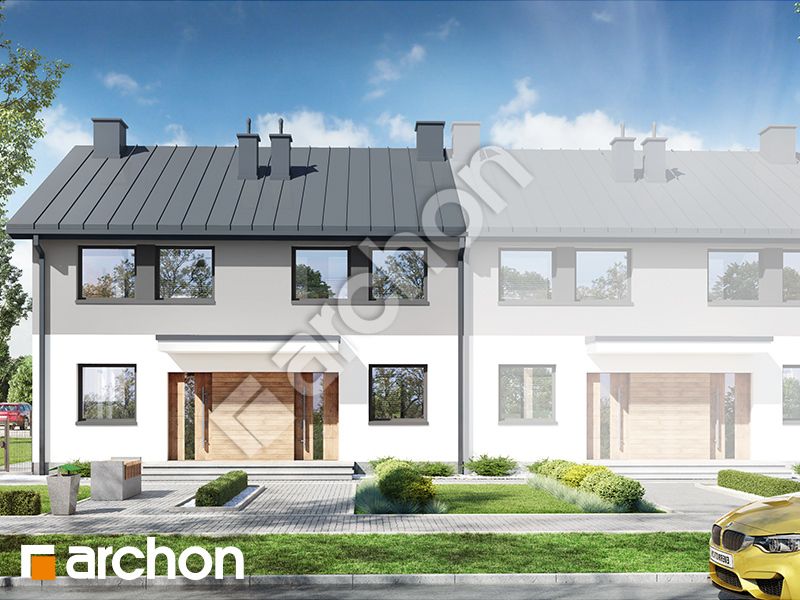

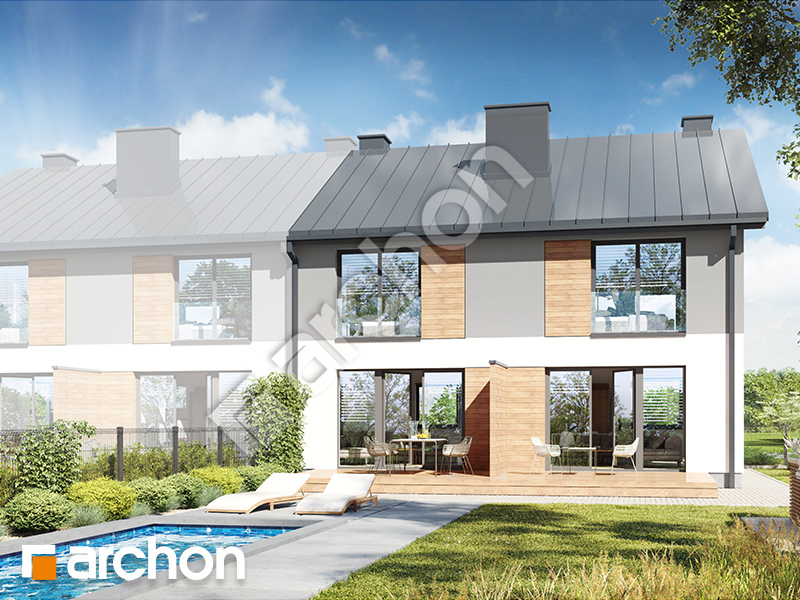

Wizualizacje
Dom w riveach 4 (R2B) ver.2

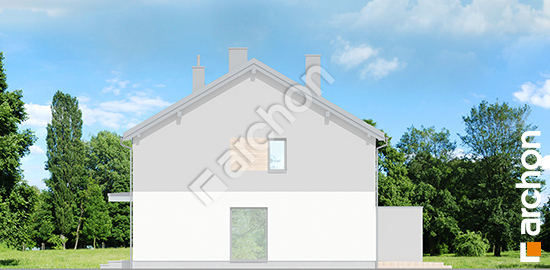

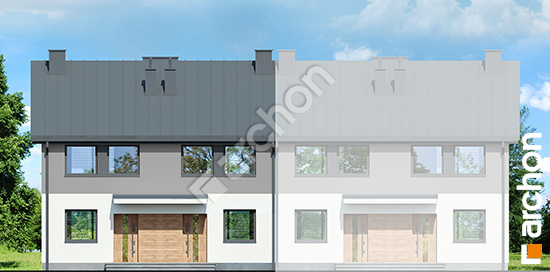

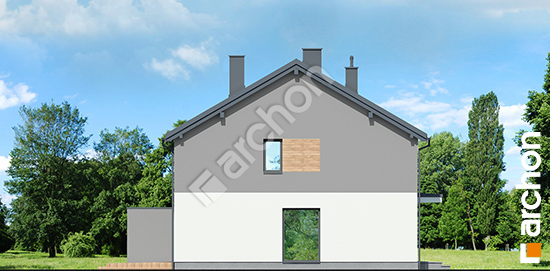

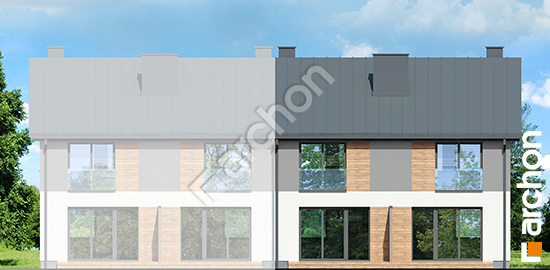

Elewacje
Dom w riveach 4 (R2B) ver.2
