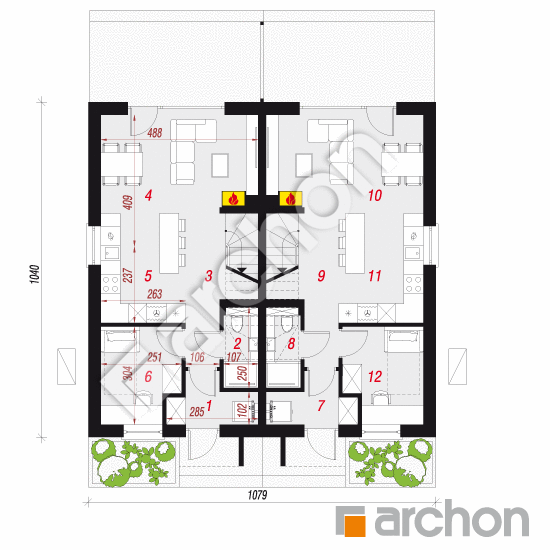

Rzut parteru - Dom w riveach 18 (R2) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
81,74 m² |
86,78 m² |
| 1. |
Wiatrołap |
3,31 |
|
| 2. |
Łazienka |
2,12 |
2,52 |
| 3. |
Korytarz |
5,37 |
7,49 |
| 4. |
Salon + Jadalnia |
17,06 |
|
| 5. |
Kuchnia |
6,18 |
|
| 6. |
Pokój |
6,83 |
|
| 7. |
Wiatrołap |
3,31 |
|
| 8. |
Łazienka |
2,12 |
2,52 |
| 9. |
Korytarz |
5,37 |
7,49 |
| 10. |
Salon + Jadalnia |
17,06 |
|
| 11. |
Kuchnia |
6,18 |
|
| 12. |
Pokój |
6,83 |
|
Rzut poddasza - Dom w riveach 18 (R2) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
82,16 m² |
85,80 m² |
| 1. |
Schody |
4,40 |
|
| 2. |
Korytarz |
5,46 |
|
| 3. |
Pokój |
5,99 |
6,50 |
| 4. |
Pokój |
9,00 |
9,41 |
| 5. |
Łazienka |
4,17 |
|
| 6. |
Pokój |
9,00 |
9,33 |
| 7. |
Garderoba |
3,06 |
3,63 |
| 8. |
Schody |
4,40 |
|
| 9. |
Korytarz |
5,46 |
|
| 10. |
Pokój |
5,99 |
6,50 |
| 11. |
Pokój |
9,00 |
9,41 |
| 12. |
Łazienka |
4,17 |
|
| 13. |
Pokój |
9,00 |
9,33 |
| 14. |
Garderoba |
3,06 |
3,63 |
Przekrój
Sytuacja i obrys
Dom w riveach 18 (R2) OZE
(163.9m²)
Wymiary
|
Powierzchnia domu
|
163,90 m² |
|
Powierzchnia zabudowy
|
112,64 m² |
|
Powierzchnia podłóg
|
172,58 m² |
|
Kubatura
|
800,12 m³ |
|
Wysokość
|
8,68 m |
|
Minimalne wymiary działki
|
18,79 x 18,4 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 18,8 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
145 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 242 500,00 zł | |
| Roboty wykończeniowe | 266 300,00 zł | |
| Instalacje wewnętrzne | 113 400,00 zł | |
| Ogółem - całkowity koszt budowy | 680 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 472 540,00 zł | |
Wizualizacje
Dom w riveach 18 (R2) OZE

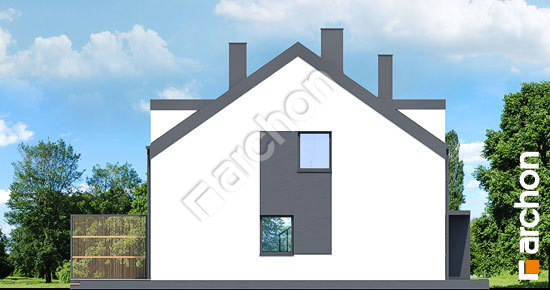

Elewacje
Dom w riveach 18 (R2) OZE
