Rzut parteru - Dom w riveach 16 (GR2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
92,74 m² |
96,84 m² |
| 1. |
Wiatrołap |
3,73 |
|
| 2. |
Hol |
4,84 |
6,47 |
| 3. |
Toaleta |
1,03 |
1,45 |
| 4. |
Garaż |
16,55 |
|
| 5. |
Salon z aneksem kuchennym |
20,22 |
|
| 6. |
Wiatrołap |
3,73 |
|
| 7. |
Hol |
4,84 |
6,47 |
| 8. |
Toaleta |
1,03 |
1,45 |
| 9. |
Garaż |
16,55 |
|
| 10. |
Salon z aneksem kuchennym |
20,22 |
|

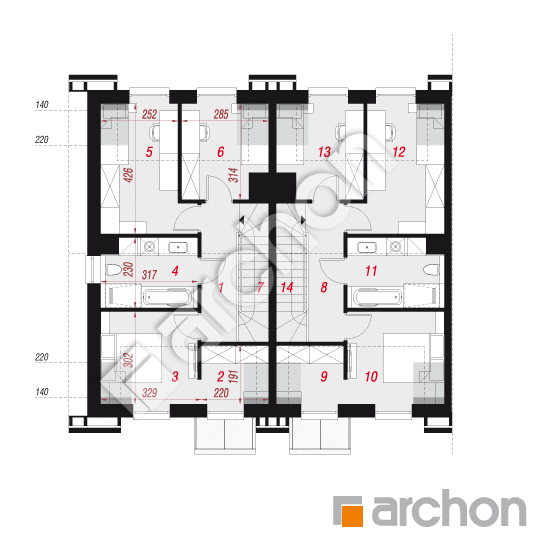

Rzut poddasza - Dom w riveach 16 (GR2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
93,54 m² |
98,40 m² |
| 1. |
Hol |
5,34 |
|
| 2. |
Garderoba |
3,44 |
4,04 |
| 3. |
Pokój |
8,96 |
9,45 |
| 4. |
Łazienka |
6,75 |
|
| 5. |
Pokój |
10,42 |
11,09 |
| 6. |
Pokój |
7,46 |
8,13 |
| 7. |
Schody |
4,40 |
|
| 8. |
Hol |
5,34 |
|
| 9. |
Garderoba |
3,44 |
4,04 |
| 10. |
Pokój |
8,96 |
9,45 |
| 11. |
Łazienka |
6,75 |
|
| 12. |
Pokój |
10,42 |
11,09 |
| 13. |
Pokój |
7,46 |
8,13 |
| 14. |
Schody |
4,40 |
|

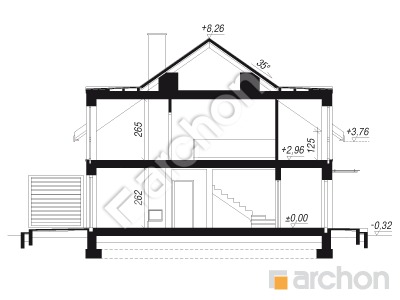

Przekrój

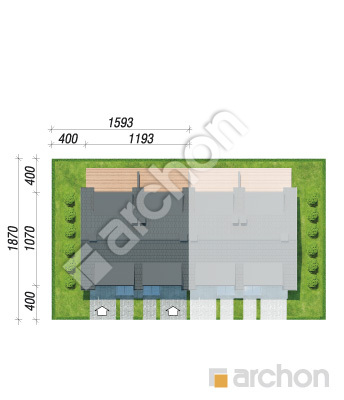

Sytuacja i obrys
Dom w riveach 16 (GR2B) ver.2
(153.18 +33.1m²)
Wymiary
|
Powierzchnia domu
|
153,18 m² |
|
Powierzchnia garażu
|
33,10 m² |
|
Powierzchnia zabudowy
|
128,00 m² |
|
Powierzchnia podłóg
|
195,24 m² |
|
Kubatura
|
889,29 m³ |
|
Wysokość
|
8,58 m |
|
Minimalne wymiary działki
|
15,93 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 75 000,00 zł | |
| Ogółem - całkowity koszt budowy | 700 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 560 000,00 zł | |

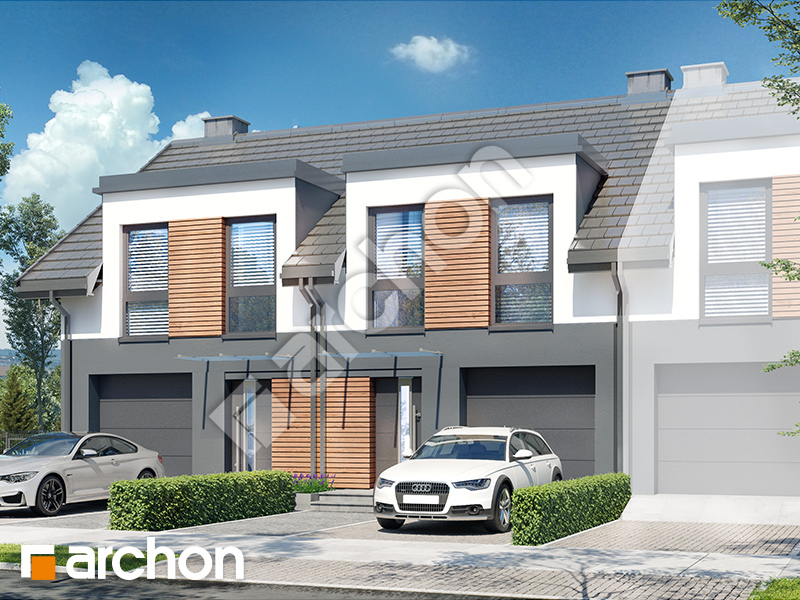

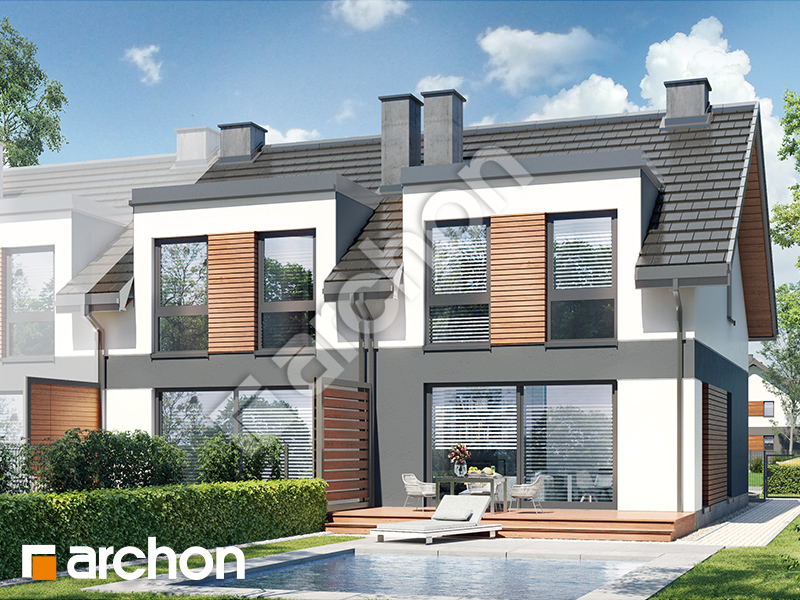

Wizualizacje
Dom w riveach 16 (GR2B) ver.2

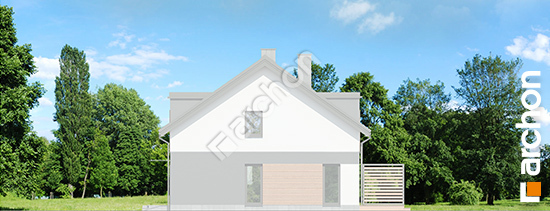

Elewacje
Dom w riveach 16 (GR2B) ver.2
