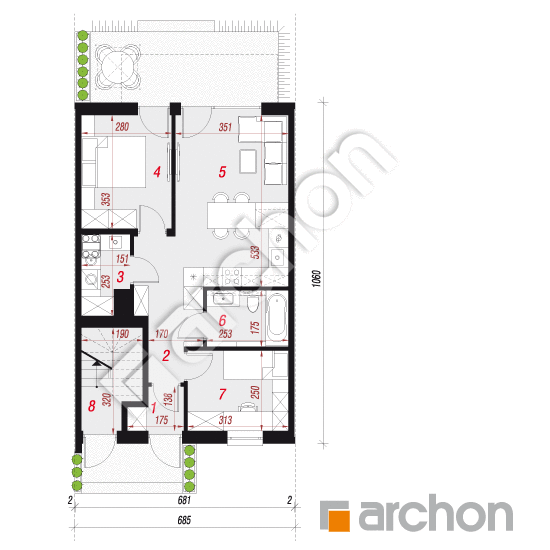

Rzut parteru - Dom w bratkach 19 (R2SE) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
54,46 m² |
56,62 m² |
| 1. |
Wiatrołap |
1,88 |
|
| 2. |
Hol |
6,66 |
|
| 3. |
|
3,25 |
|
| 4. |
Pokój |
9,63 |
|
| 5. |
Salon z aneksem kuchennym |
18,36 |
|
| 6. |
Łazienka |
4,25 |
|
| 7. |
Pokój |
7,60 |
|
| 8. |
Wiatrołap |
2,83 |
4,99 |

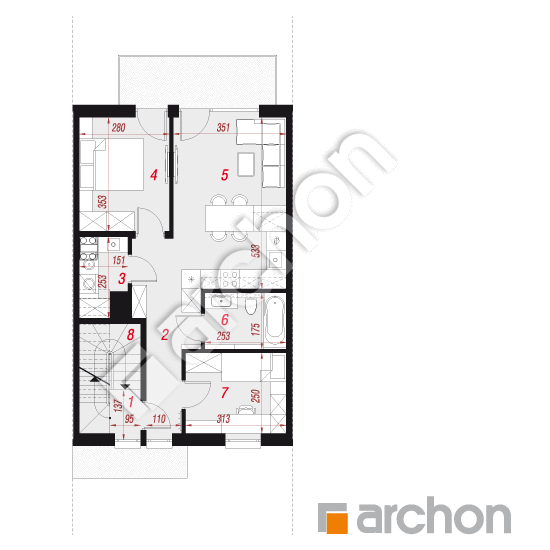

Rzut piętra - Dom w bratkach 19 (R2SE) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
56,12 m² |
56,28 m² |
| 1. |
Korytarz |
1,00 |
|
| 2. |
Hol |
8,25 |
|
| 3. |
|
3,04 |
3,20 |
| 4. |
Pokój |
9,63 |
|
| 5. |
Salon z aneksem kuchennym |
18,36 |
|
| 6. |
Łazienka |
4,25 |
|
| 7. |
Pokój |
7,60 |
|
| 8. |
Schody |
3,99 |
|

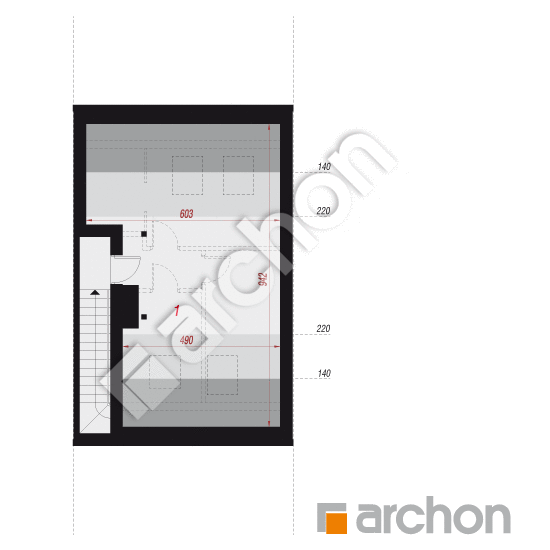

Rzut poddasza - Dom w bratkach 19 (R2SE) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
31,85 m² |
45,96 m² |
Przekrój

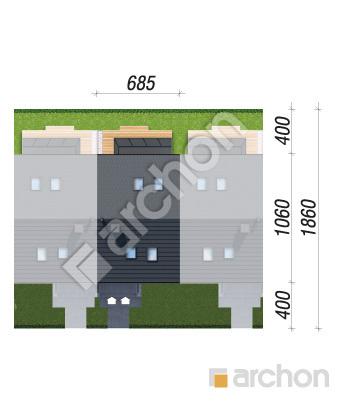

Sytuacja i obrys
Dom w bratkach 19 (R2SE) ver.2
(104.29 +6.29m²)
Wymiary
|
Powierzchnia domu
|
104,29 m² |
|
Powierzchnia kotłowni
|
6,29 m² |
|
Powierzchnia zabudowy
|
73,03 m² |
|
Powierzchnia podłóg
|
112,90 m² |
|
Kubatura
|
624,46 m³ |
|
Wysokość
|
9,99 m |
|
Minimalne wymiary działki
|
6,85 x 18,6 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 18,8 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 212 800,00 zł | |
| Roboty wykończeniowe | 172 300,00 zł | |
| Instalacje wewnętrzne | 67 400,00 zł | |
| Ogółem - całkowity koszt budowy | 488 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 334 340,00 zł | |
Wizualizacje
Dom w bratkach 19 (R2SE) ver.2
Elewacje
Dom w bratkach 19 (R2SE) ver.2
