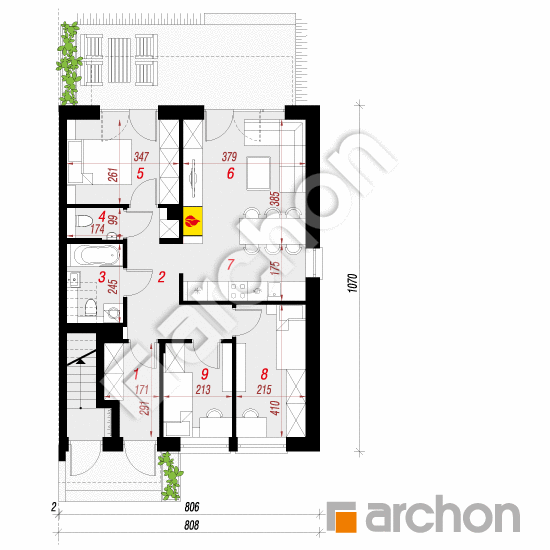

Rzut parteru - Dom w bratkach 9 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
61,47 m² |
62,03 m² |
| 1. |
Wiatrołap |
4,24 |
|
| 2. |
Hol |
7,91 |
|
| 3. |
Łazienka |
3,54 |
4,10 |
| 4. |
Toaleta |
1,56 |
|
| 5. |
Pokój |
8,82 |
|
| 6. |
Salon |
14,36 |
|
| 7. |
Kuchnia |
6,49 |
|
| 8. |
Pokój |
8,57 |
|
| 9. |
Pokój |
5,98 |
|

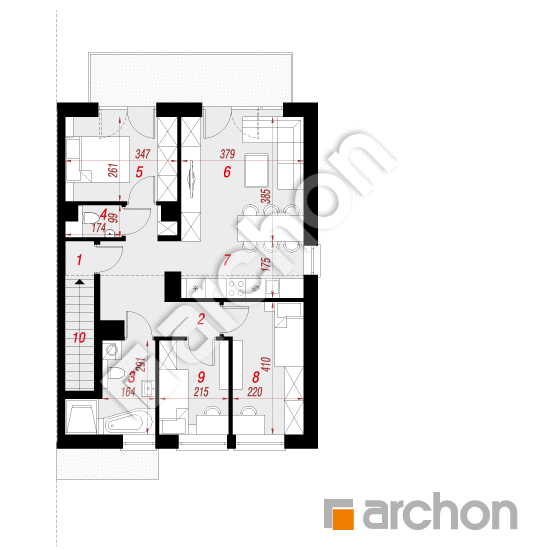

Rzut poddasza - Dom w bratkach 9 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,47 m² |
66,47 m² |
| 1. |
Wiatrołap |
2,17 |
2,17 |
| 2. |
Hol |
8,92 |
8,92 |
| 3. |
Łazienka |
5,81 |
5,81 |
| 4. |
Toaleta |
1,43 |
1,43 |
| 5. |
Pokój |
8,82 |
8,82 |
| 6. |
Salon |
14,44 |
14,44 |
| 7. |
Kuchnia |
6,41 |
6,41 |
| 8. |
Pokój |
9,06 |
9,06 |
| 9. |
Pokój |
6,06 |
6,06 |
| 10. |
Schody |
3,35 |
|

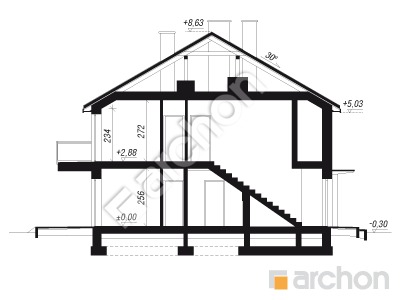

Przekrój

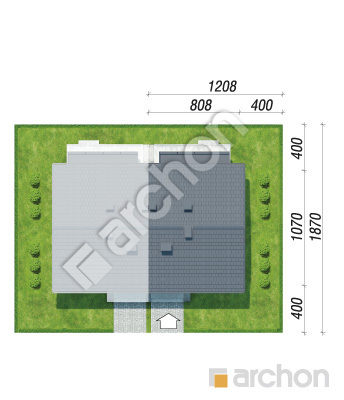

Sytuacja i obrys
Dom w bratkach 9 (R2B) ver.3
(127.94m²)
Wymiary
|
Powierzchnia domu
|
127,94 m² |
|
Powierzchnia zabudowy
|
86,72 m² |
|
Powierzchnia podłóg
|
128,50 m² |
|
Kubatura
|
651,46 m³ |
|
Wysokość
|
8,93 m |
|
Minimalne wymiary działki
|
12,08 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
234 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 220 300,00 zł | |
| Roboty wykończeniowe | 208 200,00 zł | |
| Instalacje wewnętrzne | 56 300,00 zł | |
| Ogółem - całkowity koszt budowy | 525 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 351 980,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 57 000,00 zł | |
| Ogółem - całkowity koszt budowy | 527 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 421 600,00 zł | |
Wizualizacje
Dom w bratkach 9 (R2B) ver.3

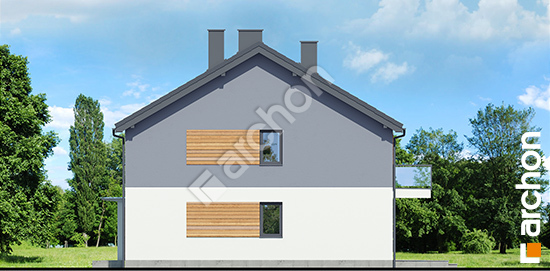

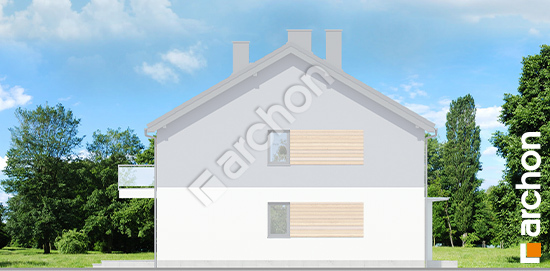

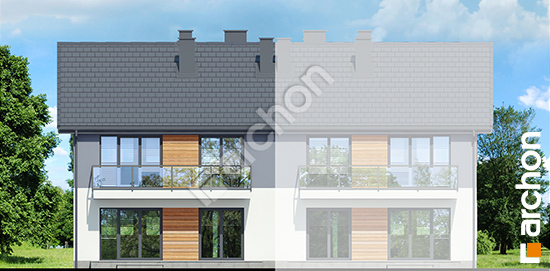

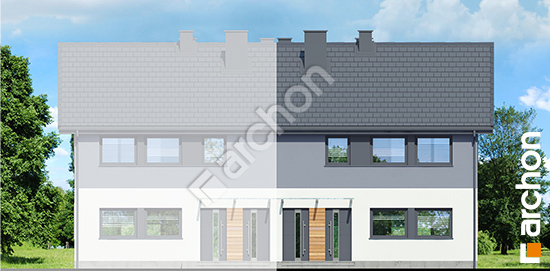

Elewacje
Dom w bratkach 9 (R2B) ver.3
Wersje projektu
Dom w bratkach 9 (R2B) ver.3
