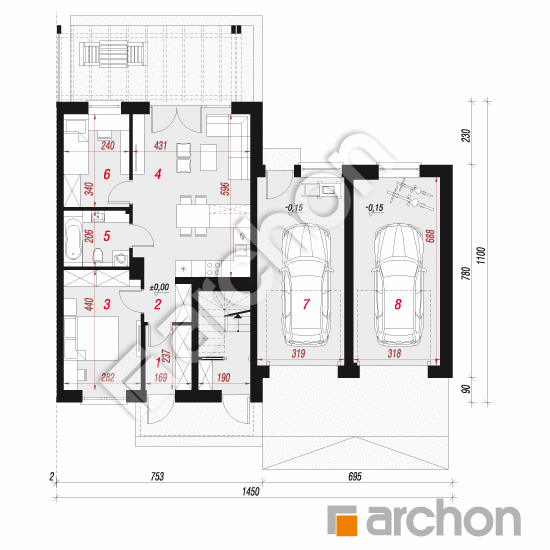

Rzut parteru - Dom w bratkach 15 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
96,84 m² |
0,00 m² |
| 1. |
Wiatrołap |
1,97 |
|
| 2. |
Hol |
2,63 |
|
| 3. |
Pokój |
11,97 |
|
| 4. |
Salon z aneksem kuchennym |
24,98 |
|
| 5. |
Łazienka |
4,74 |
|
| 6. |
Pokój |
7,93 |
|
| 7. |
Garaż |
21,33 |
|
| 8. |
Garaż |
21,29 |
|

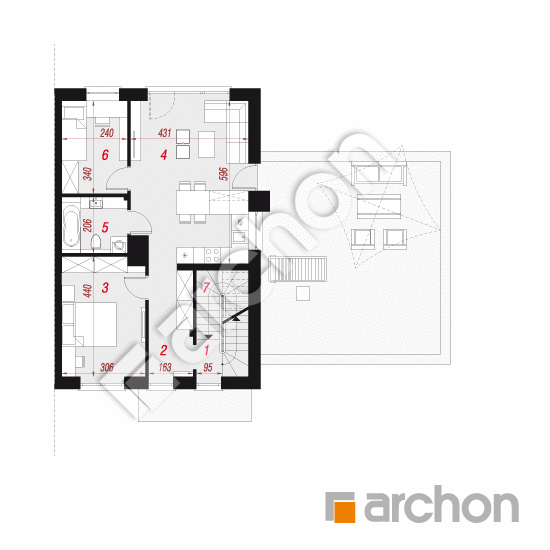

Rzut piętra - Dom w bratkach 15 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,74 m² |
68,03 m² |
| 1. |
Wiatrołap |
1,97 |
|
| 2. |
Hol |
9,65 |
11,94 |
| 3. |
Pokój |
12,94 |
|
| 4. |
Salon z aneksem kuchennym |
24,60 |
|
| 5. |
Łazienka |
4,74 |
|
| 6. |
Pokój |
7,93 |
|
| 7. |
Schody |
3,91 |
|

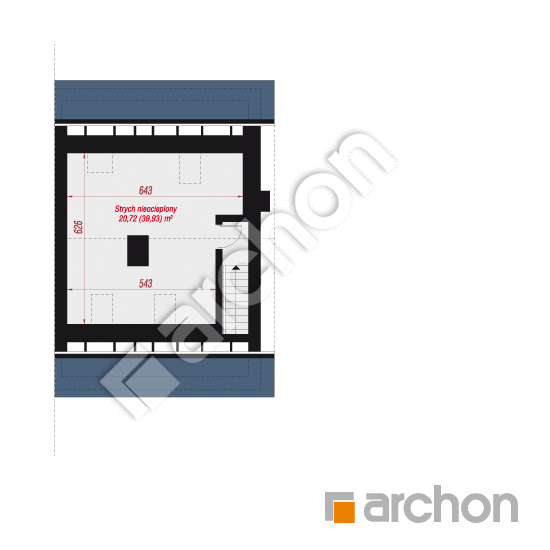

Rzut poddasza - Dom w bratkach 15 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
20,72 m² |
39,93 m² |

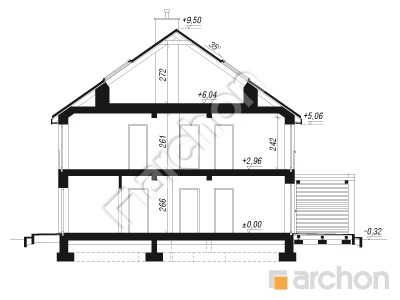

Przekrój

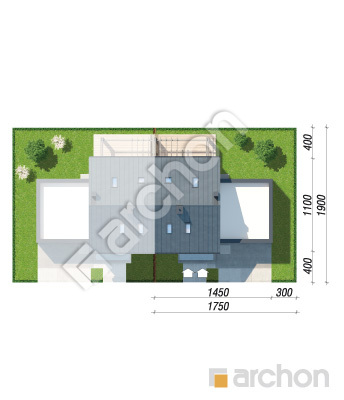

Sytuacja i obrys
Dom w bratkach 15 (R2B) ver.2
(119.96 +42.62m²)
Wymiary
|
Powierzchnia domu
|
119,96 m² |
|
Powierzchnia garażu
|
42,62 m² |
|
Powierzchnia zabudowy
|
137,66 m² |
|
Powierzchnia podłóg
|
164,87 m² |
|
Kubatura
|
882,11 m³ |
|
Wysokość
|
9,82 m |
|
Minimalne wymiary działki
|
17,5 x 19,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
242 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 75 000,00 zł | |
| Ogółem - całkowity koszt budowy | 698 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 558 400,00 zł | |
Wizualizacje
Dom w bratkach 15 (R2B) ver.2

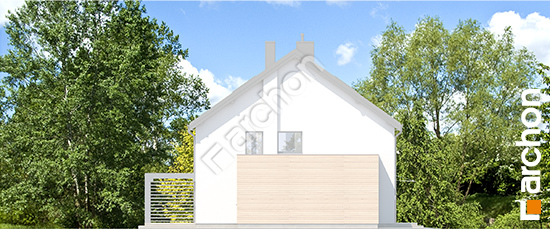

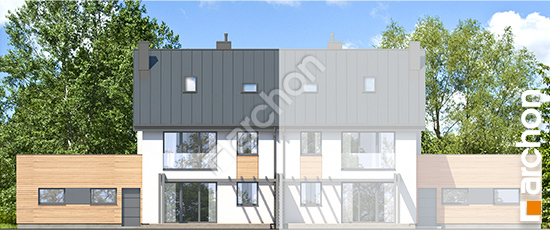

Elewacje
Dom w bratkach 15 (R2B) ver.2
Wersje projektu
Dom w bratkach 15 (R2B) ver.2
