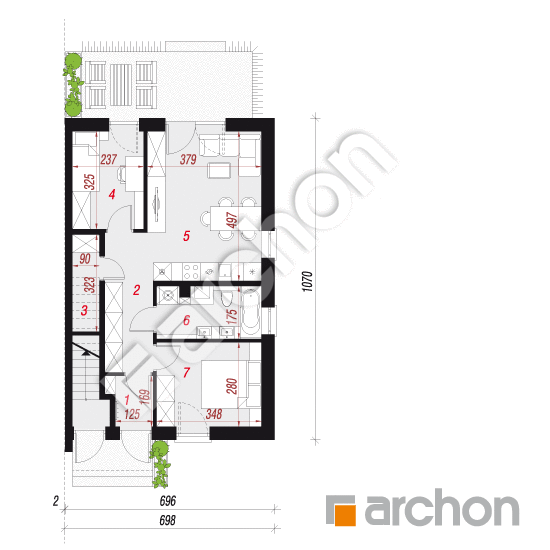

Rzut parteru - Dom w bratkach 14 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
52,29 m² |
53,07 m² |
| 1. |
Wiatrołap |
2,20 |
|
| 2. |
Hol |
7,06 |
|
| 3. |
Pom. gospodarcze |
1,96 |
2,74 |
| 4. |
Pokój |
7,48 |
|
| 5. |
Salon z aneksem kuchennym |
18,37 |
|
| 6. |
Łazienka |
5,73 |
|
| 7. |
Pokój |
9,49 |
|

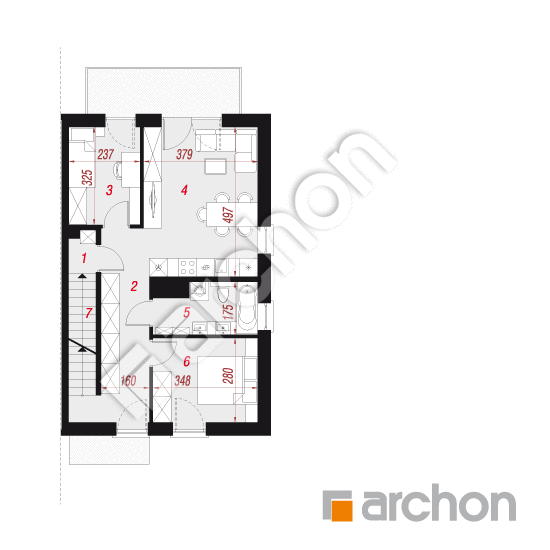

Rzut piętra - Dom w bratkach 14 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
57,05 m² |
58,87 m² |
| 1. |
Wiatrołap |
2,93 |
4,75 |
| 2. |
Hol |
10,07 |
|
| 3. |
Pokój |
7,48 |
|
| 4. |
Salon z aneksem kuchennym |
18,37 |
|
| 5. |
Łazienka |
5,23 |
|
| 6. |
Pokój |
9,49 |
|
| 7. |
Schody |
3,48 |
|

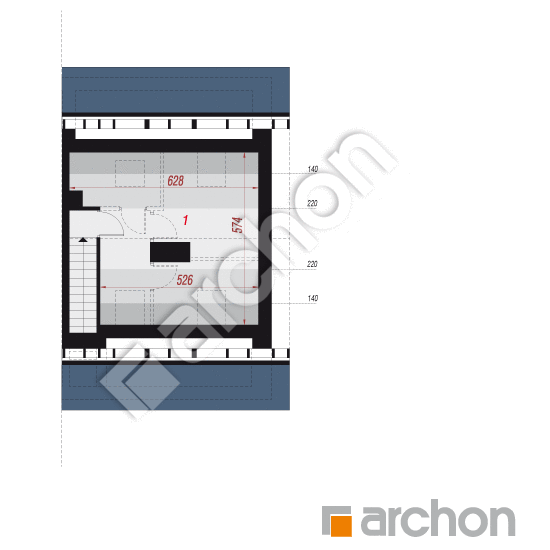

Rzut poddasza - Dom w bratkach 14 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH OCIEPLONY |
21,50 m² |
35,36 m² |
Przekrój

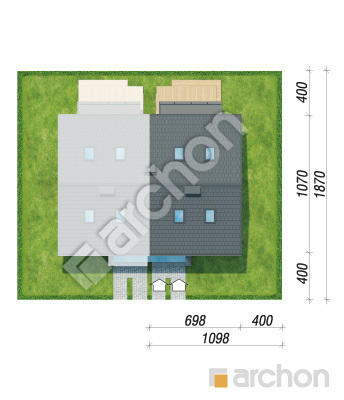

Sytuacja i obrys
Dom w bratkach 14 (R2B) ver.3
(109.34m²)
Wymiary
|
Powierzchnia domu
|
109,34 m² |
|
Powierzchnia zabudowy
|
74,93 m² |
|
Powierzchnia podłóg
|
111,94 m² |
|
Kubatura
|
592,13 m³ |
|
Wysokość
|
9,66 m |
|
Minimalne wymiary działki
|
10,98 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
238 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 232 900,00 zł | |
| Roboty wykończeniowe | 190 200,00 zł | |
| Instalacje wewnętrzne | 55 000,00 zł | |
| Ogółem - całkowity koszt budowy | 513 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 347 080,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 52 000,00 zł | |
| Ogółem - całkowity koszt budowy | 485 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 388 000,00 zł | |
Wizualizacje
Dom w bratkach 14 (R2B) ver.3

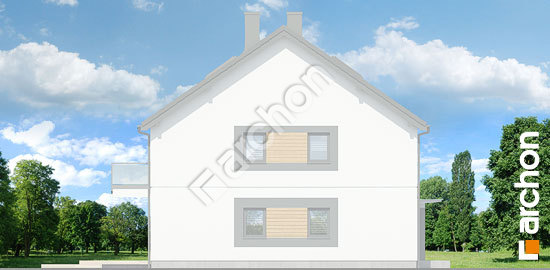

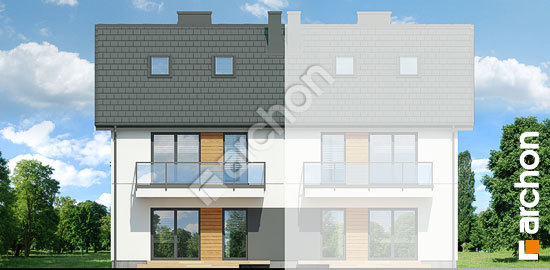

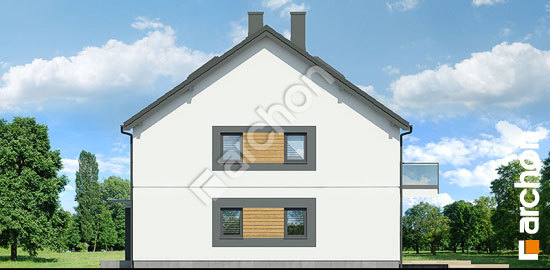

Elewacje
Dom w bratkach 14 (R2B) ver.3
Wersje projektu
Dom w bratkach 14 (R2B) ver.3
