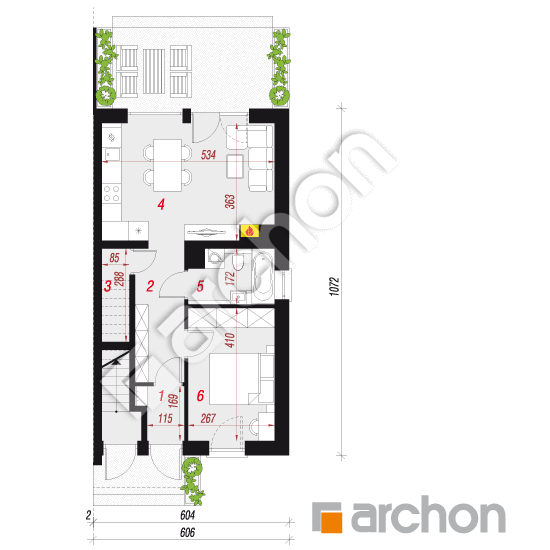

Rzut parteru - Dom w bratkach 8 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
43,61 m² |
44,34 m² |
| 1. |
Wiatrołap |
2,04 |
|
| 2. |
Hol |
6,37 |
|
| 3. |
Pom. gospodarcze |
1,57 |
2,30 |
| 4. |
Salon z aneksem kuchennym |
18,85 |
|
| 5. |
Łazienka |
4,10 |
|
| 6. |
Pokój |
10,68 |
|

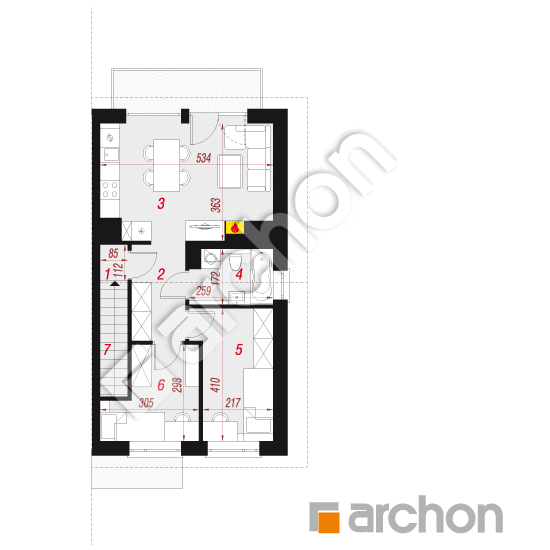

Rzut poddasza - Dom w bratkach 8 (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
48,41 m² |
0,00 m² |
| 1. |
Wiatrołap |
1,92 |
|
| 2. |
Hol |
4,91 |
|
| 3. |
Salon z aneksem kuchennym |
18,03 |
|
| 4. |
Łazienka |
4,05 |
|
| 5. |
Pokój |
9,05 |
|
| 6. |
Pokój |
7,17 |
|
| 7. |
Schody |
3,28 |
|

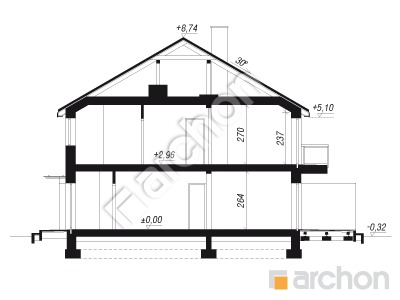

Przekrój

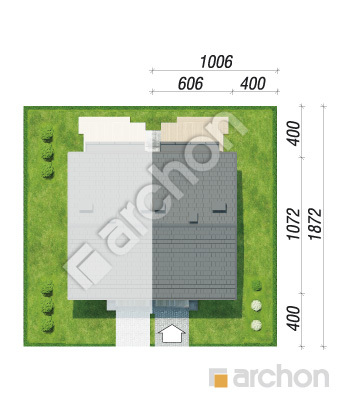

Sytuacja i obrys
Dom w bratkach 8 (R2B) ver.3
(92.02m²)
Wymiary
|
Powierzchnia domu
|
92,02 m² |
|
Powierzchnia zabudowy
|
65,19 m² |
|
Powierzchnia podłóg
|
92,75 m² |
|
Kubatura
|
495,34 m³ |
|
Wysokość
|
9,06 m |
|
Minimalne wymiary działki
|
10,06 x 18,72 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
237 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 178 600,00 zł | |
| Roboty wykończeniowe | 152 500,00 zł | |
| Instalacje wewnętrzne | 43 800,00 zł | |
| Ogółem - całkowity koszt budowy | 409 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 273 400,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 38 000,00 zł | |
| Ogółem - całkowity koszt budowy | 348 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 278 400,00 zł | |
Wizualizacje
Dom w bratkach 8 (R2B) ver.3

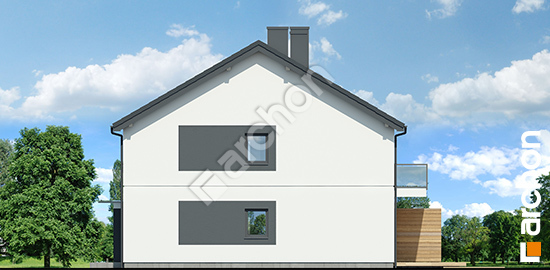

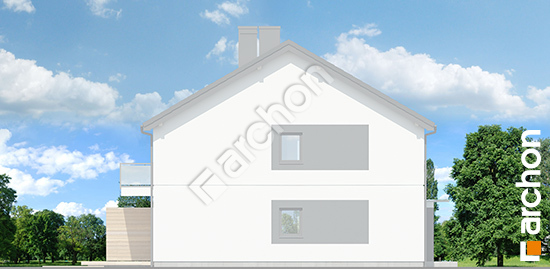

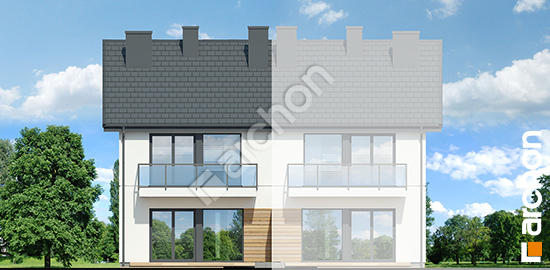

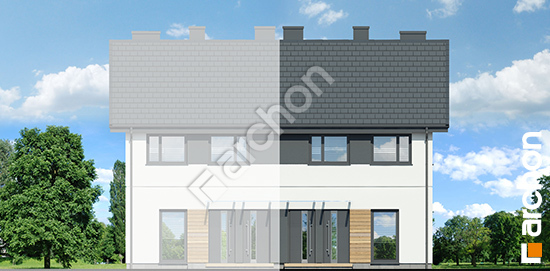

Elewacje
Dom w bratkach 8 (R2B) ver.3
Wersje projektu
Dom w bratkach 8 (R2B) ver.3
