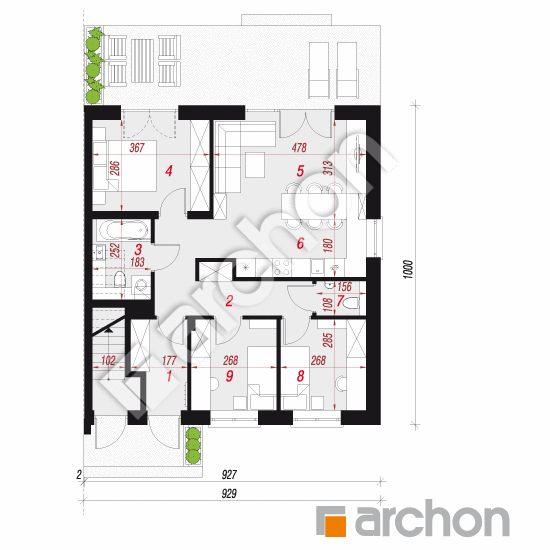

Rzut parteru - Dom w bratkach 17 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
66,18 m² |
66,89 m² |
| 1. |
Wiatrołap |
4,28 |
|
| 2. |
Hol |
8,71 |
|
| 3. |
Łazienka |
3,73 |
4,44 |
| 4. |
Pokój |
10,24 |
|
| 5. |
Salon |
14,74 |
|
| 6. |
Kuchnia |
8,11 |
|
| 7. |
Toaleta |
1,58 |
|
| 8. |
Pokój |
7,42 |
|
| 9. |
Pokój |
7,37 |
|

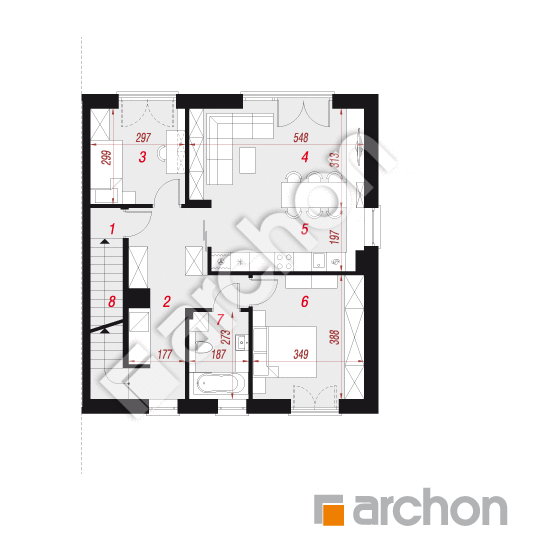

Rzut piętra - Dom w bratkach 17 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
72,26 m² |
0,00 m² |
| 1. |
Wiatrołap |
2,34 |
|
| 2. |
Hol |
13,38 |
|
| 3. |
Pokój |
8,64 |
|
| 4. |
Salon |
16,72 |
|
| 5. |
Kuchnia |
9,07 |
|
| 6. |
Pokój |
13,25 |
|
| 7. |
Łazienka |
4,89 |
|
| 8. |
Schody |
3,97 |
|

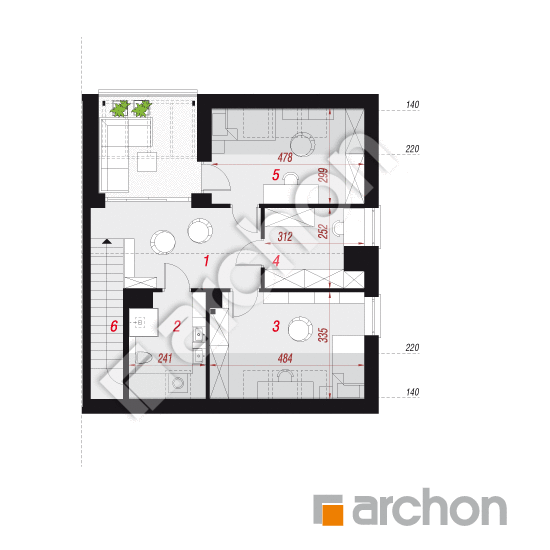

Rzut poddasza - Dom w bratkach 17 (R2B) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
52,32 m² |
60,95 m² |
| 1. |
Pom. rekreacyjne |
11,59 |
|
| 2. |
Łazienka |
5,75 |
7,47 |
| 3. |
Pokój |
12,18 |
15,66 |
| 4. |
Garderoba |
7,11 |
|
| 5. |
Pokój |
10,55 |
13,98 |
| 6. |
Schody |
5,14 |
|

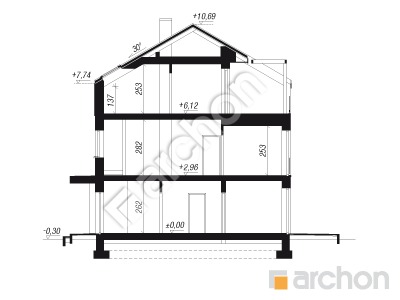

Przekrój

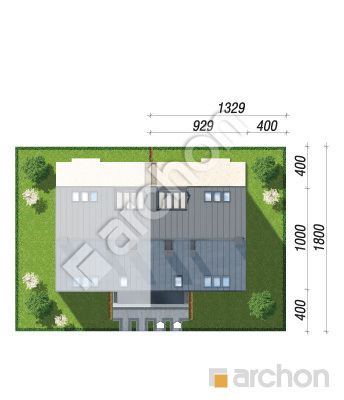

Sytuacja i obrys
Dom w bratkach 17 (R2B) ver.2
(190.76m²)
Wymiary
|
Powierzchnia domu
|
190,76 m² |
|
Powierzchnia zabudowy
|
93,19 m² |
|
Powierzchnia podłóg
|
200,10 m² |
|
Kubatura
|
871,43 m³ |
|
Wysokość
|
10,99 m |
|
Minimalne wymiary działki
|
13,29 x 18,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 78 000,00 zł | |
| Ogółem - całkowity koszt budowy | 718 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 574 400,00 zł | |

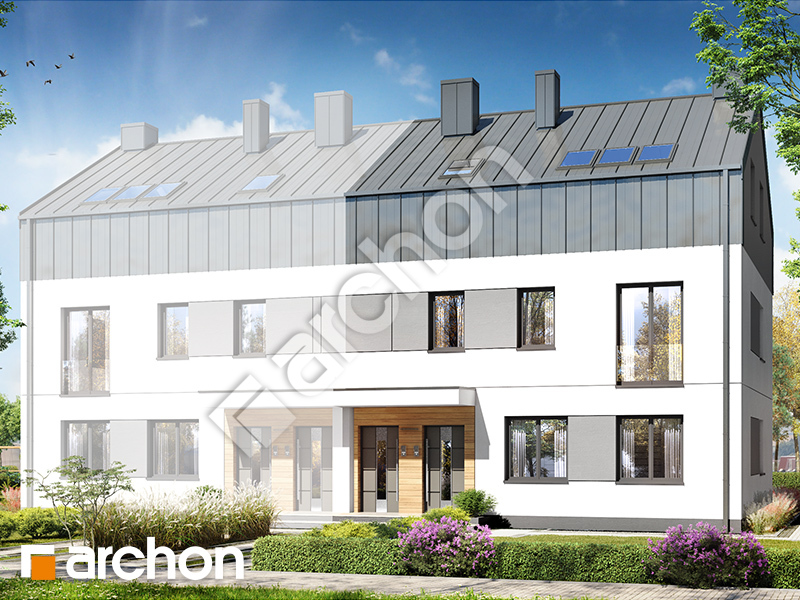

Wizualizacje
Dom w bratkach 17 (R2B) ver.2

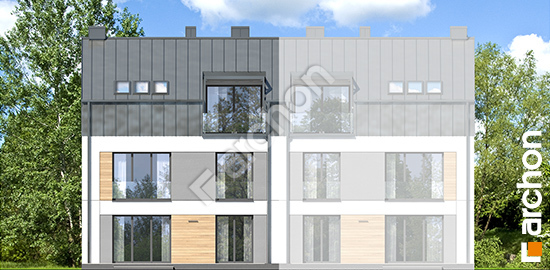

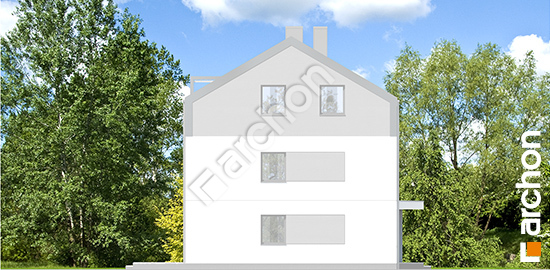

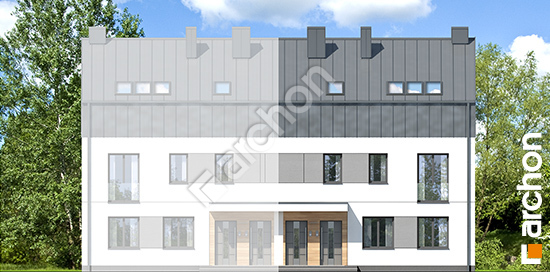

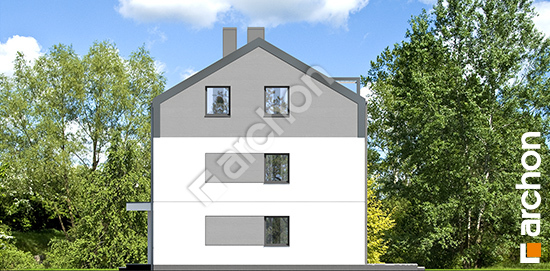

Elewacje
Dom w bratkach 17 (R2B) ver.2
Wersje projektu
Dom w bratkach 17 (R2B) ver.2
