Rzut parteru - Dom w bratkach (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
50,48 m² |
0,00 m² |
| 1. |
Wiatrołap |
2,33 |
|
| 2. |
Hol |
3,77 |
|
| 3. |
Łazienka |
5,10 |
|
| 4. |
Pokój |
7,69 |
|
| 5. |
Salon |
15,97 |
|
| 6. |
Kuchnia |
5,83 |
|
| 7. |
Pokój |
9,79 |
|
Rzut poddasza - Dom w bratkach (R2B) ver.3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
58,99 m² |
61,26 m² |
| 1. |
Wiatrołap |
4,90 |
7,17 |
| 2. |
Hol |
6,16 |
|
| 3. |
Łazienka |
4,95 |
|
| 4. |
Pokój |
7,69 |
|
| 5. |
Salon |
15,97 |
|
| 6. |
Kuchnia |
5,43 |
|
| 7. |
Pokój |
9,79 |
|
| 8. |
Schody |
4,10 |
|

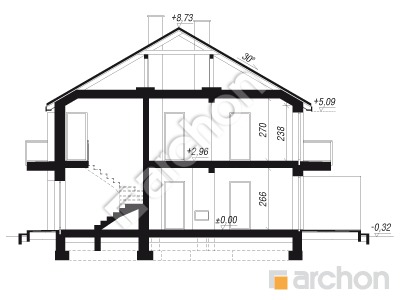

Przekrój

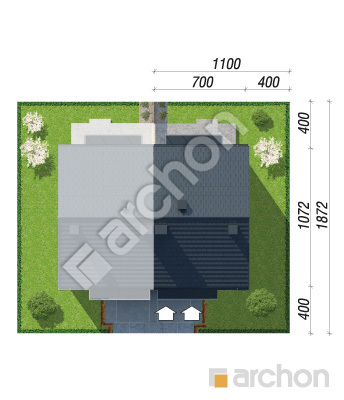

Sytuacja i obrys
Dom w bratkach (R2B) ver.3
(109.47m²)
Wymiary
|
Powierzchnia domu
|
109,47 m² |
|
Powierzchnia zabudowy
|
75,29 m² |
|
Powierzchnia podłóg
|
111,74 m² |
|
Kubatura
|
576,92 m³ |
|
Wysokość
|
9,05 m |
|
Minimalne wymiary działki
|
11,0 x 18,72 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
238 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 49 000,00 zł | |
| Ogółem - całkowity koszt budowy | 462 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 369 600,00 zł | |
Wizualizacje
Dom w bratkach (R2B) ver.3

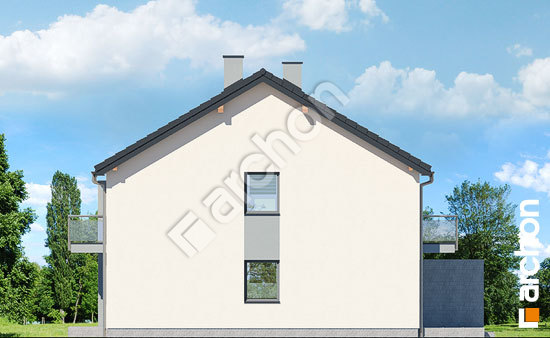

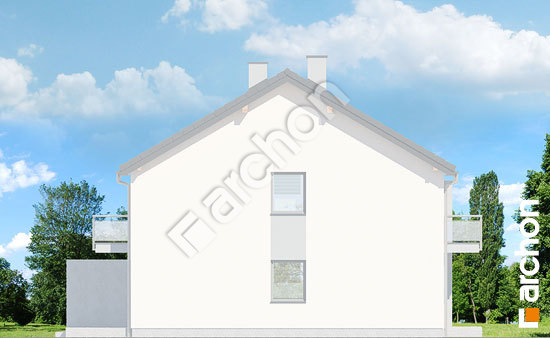

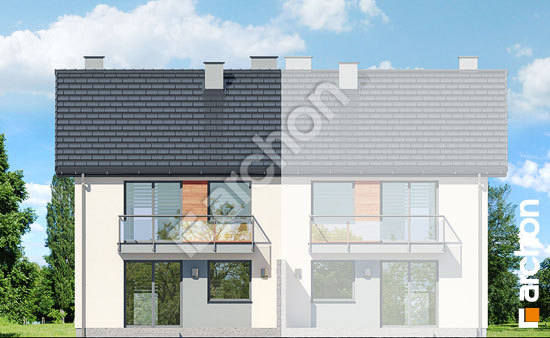

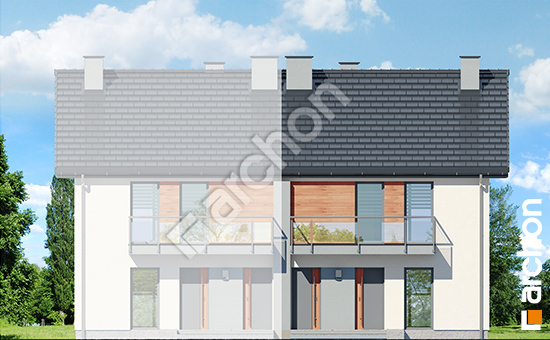

Elewacje
Dom w bratkach (R2B) ver.3
Wersje projektu
Dom w bratkach (R2B) ver.3
