Rzut parteru - Dom w bratkach 9 (R2S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
61,79 m² |
62,32 m² |
| 1. |
Wiatrołap |
4,59 |
|
| 2. |
Hol |
7,86 |
|
| 3. |
Łazienka |
3,55 |
4,08 |
| 4. |
Toaleta |
1,55 |
|
| 5. |
Pokój |
8,82 |
|
| 6. |
Salon |
14,36 |
|
| 7. |
Kuchnia |
6,49 |
|
| 8. |
Pokój |
8,57 |
|
| 9. |
Pokój |
6,00 |
|
Rzut poddasza - Dom w bratkach 9 (R2S)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
66,03 m² |
0,00 m² |
| 1. |
Wiatrołap |
5,06 |
|
| 2. |
Hol |
9,31 |
|
| 3. |
Łazienka |
5,79 |
|
| 4. |
Toaleta |
1,37 |
|
| 5. |
Pokój |
8,82 |
|
| 6. |
Salon |
14,36 |
|
| 7. |
Kuchnia |
6,49 |
|
| 8. |
Pokój |
8,77 |
|
| 9. |
Pokój |
6,06 |
|
Przekrój
Sytuacja i obrys
Dom w bratkach 9 (R2S)
(127.82m²)
Wymiary
|
Powierzchnia domu
|
127,82 m² |
|
Powierzchnia zabudowy
|
82,84 m² |
|
Powierzchnia podłóg
|
128,35 m² |
|
Kubatura
|
622,07 m³ |
|
Wysokość
|
8,90 m |
|
Minimalne wymiary działki
|
7,8 x 18,6 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 18,8 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
235 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 197 700,00 zł | |
| Roboty wykończeniowe | 166 700,00 zł | |
| Instalacje wewnętrzne | 48 200,00 zł | |
| Ogółem - całkowity koszt budowy | 449 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 308 780,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 44 000,00 zł | |
| Ogółem - całkowity koszt budowy | 410 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 328 560,00 zł | |

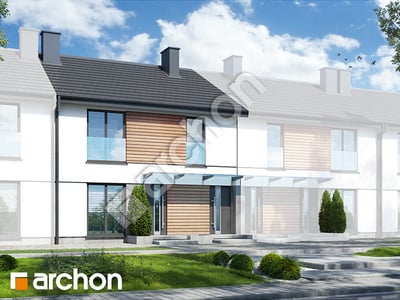

Wizualizacje
Dom w bratkach 9 (R2S)
Elewacje
Dom w bratkach 9 (R2S)
Wersje projektu
Dom w bratkach 9 (R2S)
