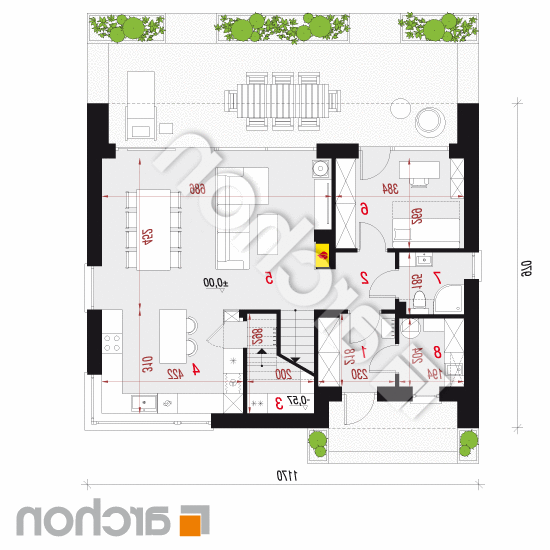

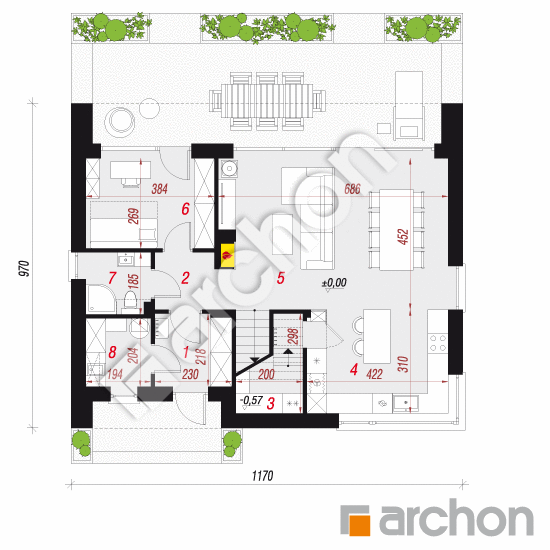

Rzut parteru - Dom w malinówkach 22
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
70,76 m² |
73,92 m² |
| 1. |
Wiatrołap |
4,76 |
|
| 2. |
Hol |
3,68 |
|
| 3. |
Spiżarnia |
2,36 |
5,52 |
| 4. |
Kuchnia |
12,84 |
|
| 5. |
Salon + Jadalnia |
29,88 |
|
| 6. |
Gabinet |
10,07 |
|
| 7. |
Łazienka |
3,37 |
|
| 8. |
Kotłownia |
3,80 |
|

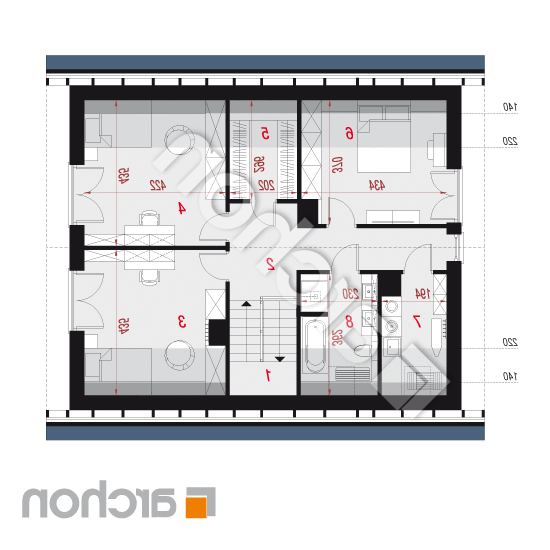

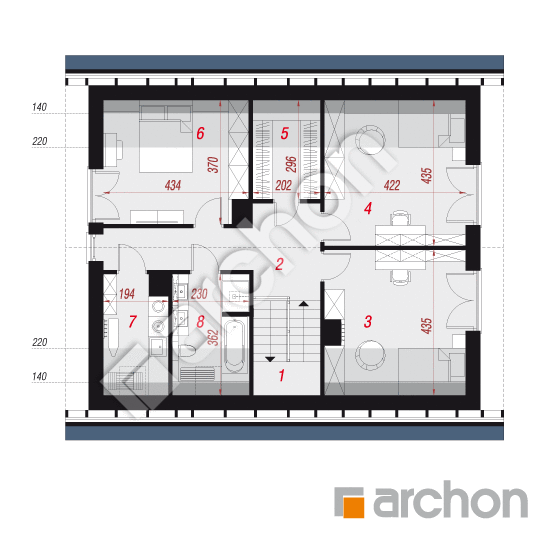

Rzut poddasza - Dom w malinówkach 22
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
71,60 m² |
88,06 m² |
| 1. |
Schody |
5,74 |
|
| 2. |
Korytarz |
11,16 |
|
| 3. |
Pokój |
13,95 |
17,61 |
| 4. |
Pokój |
14,36 |
18,02 |
| 5. |
Garderoba |
4,05 |
5,78 |
| 6. |
Pokój |
11,60 |
15,37 |
| 7. |
Pralnia |
4,76 |
6,42 |
| 8. |
Łazienka |
5,98 |
7,96 |
Przekrój

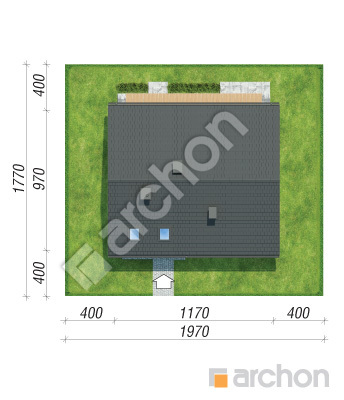

Sytuacja i obrys
Dom w malinówkach 22
(138.56 +3.8m²)
Wymiary
|
Powierzchnia domu
|
138,56 m² |
|
Powierzchnia kotłowni
|
3,80 m² |
|
Powierzchnia zabudowy
|
113,92 m² |
|
Powierzchnia podłóg
|
161,98 m² |
|
Kubatura
|
747,93 m³ |
|
Wysokość
|
8,48 m |
|
Minimalne wymiary działki
|
19,7 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
110 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 246 200,00 zł | |
| Roboty wykończeniowe | 230 200,00 zł | |
| Instalacje wewnętrzne | 65 700,00 zł | |
| Ogółem - całkowity koszt budowy | 613 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 416 840,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 56 600,00 zł | |
| Ogółem - całkowity koszt budowy | 461 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 368 880,00 zł | |
Wizualizacje
Dom w malinówkach 22

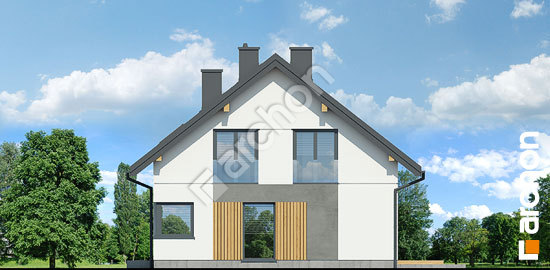

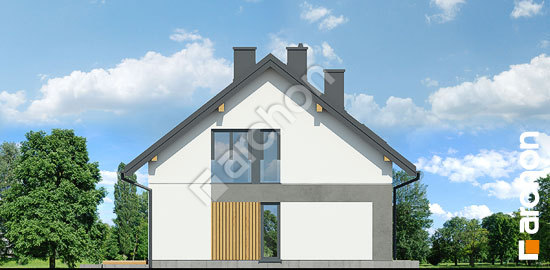

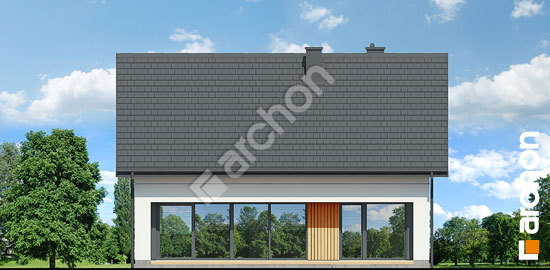

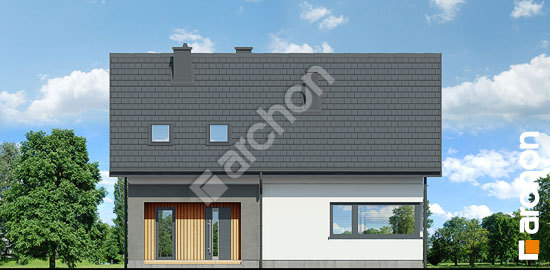

Elewacje
Dom w malinówkach 22
Wersje projektu
Dom w malinówkach 22
