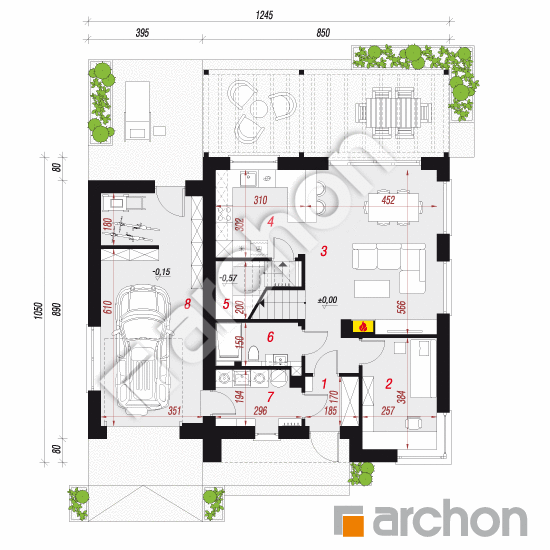

Rzut parteru - Dom w malinówkach 21 (GA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,83 m² |
91,62 m² |
| 1. |
Wiatrołap |
3,00 |
|
| 2. |
Pokój |
9,61 |
|
| 3. |
Salon + Jadalnia |
27,41 |
|
| 4. |
Kuchnia |
9,14 |
|
| 5. |
Spiżarnia |
2,80 |
5,59 |
| 6. |
Łazienka |
4,35 |
|
| 7. |
Kotłownia |
5,29 |
|
| 8. |
Garaż |
27,23 |
|
Rzut poddasza - Dom w malinówkach 21 (GA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,82 m² |
66,83 m² |
| 1. |
Korytarz |
6,21 |
|
| 2. |
Pokój |
9,72 |
11,54 |
| 3. |
Pokój |
9,17 |
11,37 |
| 4. |
Garderoba |
4,46 |
5,59 |
| 5. |
Pokój |
13,48 |
15,80 |
| 6. |
Garderoba |
3,43 |
4,51 |
| 7. |
Łazienka |
4,86 |
6,32 |
| 8. |
Schody |
5,49 |
|
Przekrój
Sytuacja i obrys
Dom w malinówkach 21 (GA)
(113.13 +5.29 +27.23m²)
Wymiary
|
Powierzchnia domu
|
113,13 m² |
|
Powierzchnia kotłowni
|
5,29 m² |
|
Powierzchnia garażu
|
27,23 m² |
|
Powierzchnia zabudowy
|
124,86 m² |
|
Powierzchnia podłóg
|
158,45 m² |
|
Kubatura
|
713,20 m³ |
|
Wysokość
|
8,40 m |
|
Minimalne wymiary działki
|
20,45 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
127 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 260 900,00 zł | |
| Roboty wykończeniowe | 241 600,00 zł | |
| Instalacje wewnętrzne | 66 900,00 zł | |
| Ogółem - całkowity koszt budowy | 624 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 417 840,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 68 000,00 zł | |
| Ogółem - całkowity koszt budowy | 633 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 506 400,00 zł | |
Wizualizacje
Dom w malinówkach 21 (GA)
Elewacje
Dom w malinówkach 21 (GA)
Wersje projektu
Dom w malinówkach 21 (GA)
