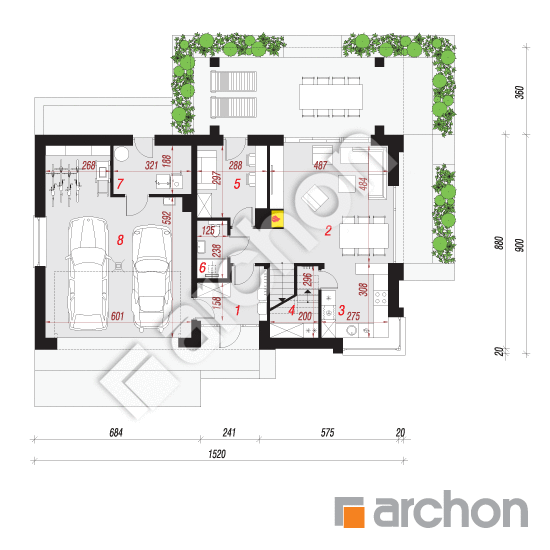

Rzut parteru - Dom w malinówkach 9 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
98,83 m² |
101,97 m² |
| 1. |
Wiatrołap |
5,32 |
|
| 2. |
Salon + Jadalnia |
25,47 |
|
| 3. |
Kuchnia |
8,26 |
|
| 4. |
Spiżarnia |
2,47 |
5,61 |
| 5. |
Pokój |
8,46 |
|
| 6. |
Łazienka |
2,83 |
|
| 7. |
Kotłownia |
6,21 |
|
| 8. |
Garaż |
39,81 |
|

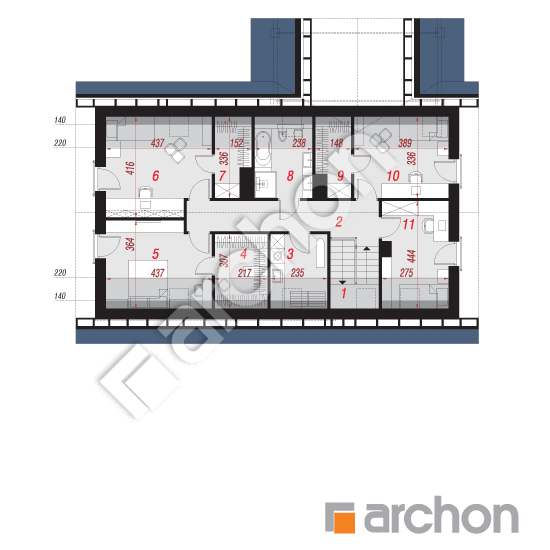

Rzut poddasza - Dom w malinówkach 9 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
82,40 m² |
102,08 m² |
| 1. |
Schody |
5,49 |
|
| 2. |
Korytarz |
10,53 |
|
| 3. |
Pralnia |
5,18 |
7,00 |
| 4. |
Garderoba |
4,77 |
6,45 |
| 5. |
Pokój |
11,51 |
14,93 |
| 6. |
Pokój |
13,50 |
16,92 |
| 7. |
Garderoba |
3,12 |
4,29 |
| 8. |
Łazienka |
5,92 |
7,77 |
| 9. |
Garderoba |
3,14 |
4,28 |
| 10. |
Pokój |
9,74 |
12,78 |
| 11. |
Pokój |
9,50 |
11,64 |
Przekrój

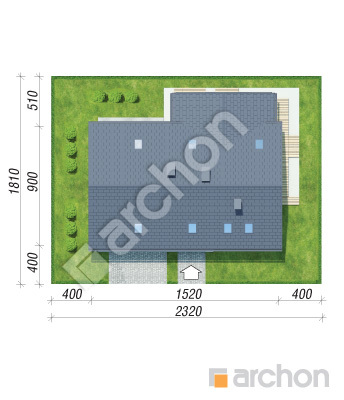

Sytuacja i obrys
Dom w malinówkach 9 (G2)
(135.21 +6.21 +39.81m²)
Wymiary
|
Powierzchnia domu
|
135,21 m² |
|
Powierzchnia kotłowni
|
6,21 m² |
|
Powierzchnia garażu
|
39,81 m² |
|
Powierzchnia zabudowy
|
133,42 m² |
|
Powierzchnia podłóg
|
204,05 m² |
|
Kubatura
|
861,20 m³ |
|
Wysokość
|
8,35 m |
|
Minimalne wymiary działki
|
23,2 x 18,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
112 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , translation missing: pl.i 27 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 320 900,00 zł | |
| Roboty wykończeniowe | 247 500,00 zł | |
| Instalacje wewnętrzne | 75 400,00 zł | |
| Ogółem - całkowity koszt budowy | 703 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 491 160,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 69 100,00 zł | |
| Ogółem - całkowity koszt budowy | 563 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 450 400,00 zł | |
Wizualizacje
Dom w malinówkach 9 (G2)

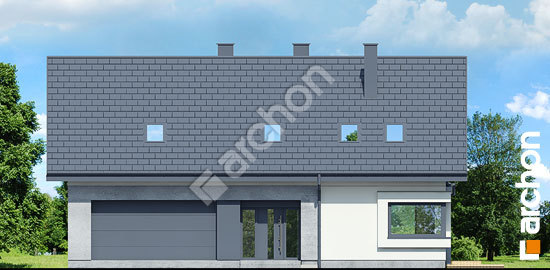

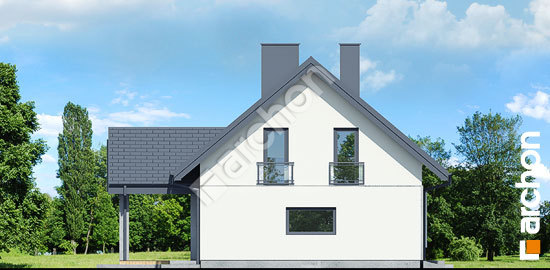

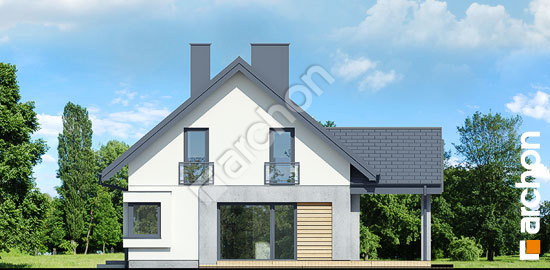

Elewacje
Dom w malinówkach 9 (G2)
Wersje projektu
Dom w malinówkach 9 (G2)
